带开关保险丝一体化品字交流电源输入插座

　　这类带开关与保险丝的一体化交流电源输入座，是各类台式电子设备、小型工业控制终端、桌面型测试仪器、商用办公外设上最常见的市电接入部件，日常接触的台式电脑主机、桌面型3D打印机、小型激光雕刻机、实验室直流电源、工控机箱体的市电输入位，几乎都能见到同结构部件的身影。不同于分离式的插座、开关、保险丝座布局，一体化结构把三个功能模块整合在单个注塑壳体内，能大幅缩减设备面板的开孔数量，降低箱体钣金加工的工序复杂度，同时减少内部接线的节点数量，从布线层面降低市电回路的接触不良风险。

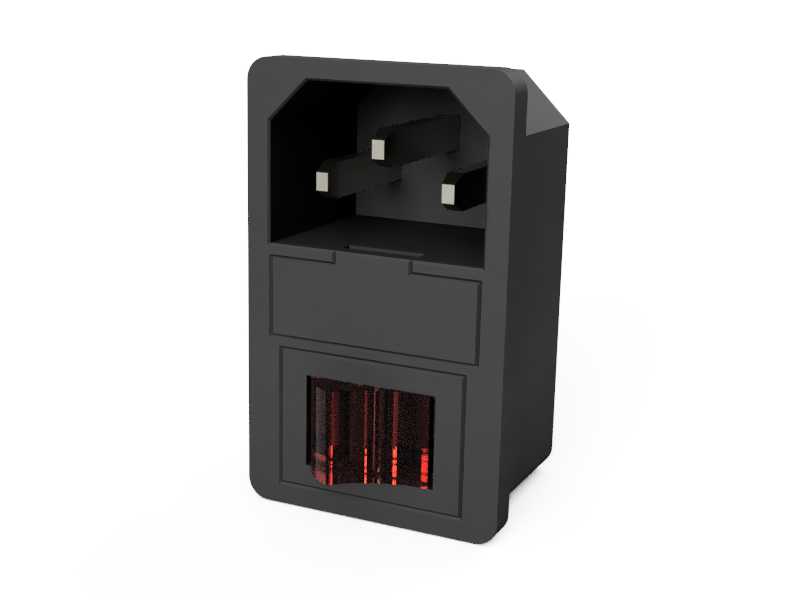

　　从实际使用场景看，这类插座直接承担设备市电输入的通断与过流保护职责：下方带红色透光窗的位置是保险丝安装舱，内置的电流保险丝会在设备内部出现短路、过载过流时快速熔断，切断市电输入回路，避免故障扩大烧毁内部核心电路，也能防止故障电流引发的线路过热起火风险；中部的凹陷位是船型开关的安装位，集成在插座本体上的开关不需要单独在面板开孔固定，用户不需要插拔电源线就能直接切断设备的市电输入，避免频繁插拔插头导致的接触片磨损、插头松动问题；上部的凹陷腔体是标准品字AC插座的插合位，适配通用的品字尾电源线，这类电源线是行业通用规格，设备端不需要额外定制专用接插件，后期维护更换线材的成本极低。

　　设计层面上，整个插座的外部壳体采用阻燃黑色工程塑料注塑成型，插合位做了内凹导向结构，插头插入时会顺着内凹斜面自动对准三个铜插片的位置，不需要反复对位就能顺利插合，同时内凹结构能把插头的插合段完全包裹在内，避免日常使用中异物触碰带电插片引发触电风险，也能减少灰尘、液体飞溅直接落到带电接触片上的概率。三个导电插片采用厚铜片冲压成型，表面做镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用后铜片氧化导致的接触发热、接触不良问题。保险丝舱做了抽拉式结构设计，更换保险丝时只需要用小平口螺丝刀撬动舱盖的卡扣就能抽出舱体，不需要拆卸设备外壳就能完成保险丝更换操作，日常维护效率很高。开关的按键位做了与壳体齐平的限位设计，避免外力磕碰导致开关意外拨动，也不会因为按键突出面板过多在运输过程中被挤压损坏。

　　安装边界上，这类插座属于标准面板安装件，背部带两个对称的固定卡扣，设备面板只需要开出对应尺寸的矩形开孔，将插座从面板外侧推入，卡扣就会自动卡在面板背面完成固定，不需要额外打螺丝固定，装配效率远高于螺丝固定的分离式部件。插座背部的三个接线端子分别对应火线、零线、地线，端子采用带螺丝的压线结构，导线剥头后直接插入端子孔拧紧压线螺丝就能完成接线，不需要焊接，适合生产线快速装配。需要注意的是，建模时背部的接线端子、卡扣结构做了简化处理，实际选型应用时需要核对具体型号的背部插片间距、卡扣厚度尺寸，预留足够的内部布线空间，避免插座装入后与内部的PCB板、结构筋位发生干涉；插座前方需要预留至少35mm的插头插拔空间，保证品字尾插头能完全插合到位，不会因为空间不足导致插头插接过浅、接触不良。另外插座的保险丝舱与开关位置的尺寸公差需要控制在合理范围，保证通用规格的5*20mm玻璃管保险丝能顺利装入，船型开关的按键动作顺畅无卡滞。日常设备装配时，这类插座的额定电流通常匹配10A/250VAC的规格，完全覆盖常规桌面型设备的功率需求，不需要额外扩容，只要根据设备的额定工作电流选择对应熔断电流的保险丝即可。
