带长短直柄的5A微型微动限位开关

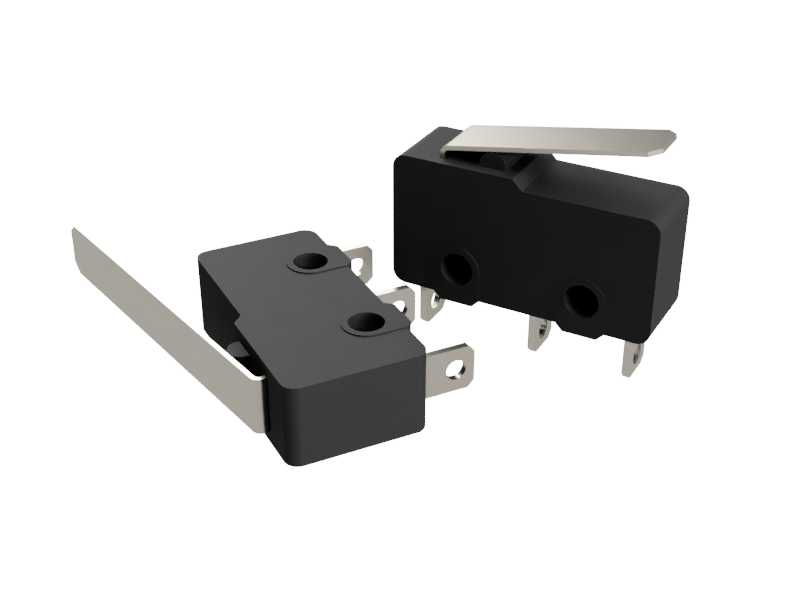

　　在各类小型自动化设备、消费电子结构、小家电控制回路里，这类直柄式微型限位开关的出镜率极高，很多刚入行的结构工程师做选型时，容易忽略这类小元件的安装边界与触发行程匹配度，最后要么装上去触发不到位，要么柄臂行程超程把开关本体顶坏。这次建模的这款5A规格微型限位开关，做了短臂、长臂两种直柄结构，本体总长度控制在19.7毫米，属于行业里通用的中微型尺寸，适配绝大多数紧凑安装空间的位置检测需求。

　　从实际应用场景来说，短臂款更适合安装空间局促、触发件运动行程短的场合，比如小型3D打印机的轴端限位、桌面级点胶机的原点复位检测、智能门锁的锁舌位置反馈，这类场景里触发件的位移量通常只有2-5毫米，短柄的刚性更好，触发反馈更干脆，不会因为柄臂过长出现形变导致的触发信号延迟。长臂款则适配触发件距离安装面有一定高度差、或者触发运动轨迹是圆弧摆动的场景，比如小型翻盖设备的开合检测、抽屉式模组的到位判断、电动推杆的行程端点限位，更长的柄臂可以覆盖更大的触发范围，不用刻意调整安装座的高度来匹配触发位置，能降低整体结构的装配公差要求。

　　设计这款模型的时候，首先要还原的是实际产品的安装边界，本体上的两个固定安装孔位完全按照行业通用的孔距做的，两个孔的中心距、孔径大小都和市售主流同规格产品一致，工程师做结构设计的时候直接调用这个模型，不用再反复核对安装孔位尺寸，导出到装配体里就能直接匹配安装柱的位置，不会出现装不上的问题。引脚部分的尺寸、伸出长度、引脚间距也完全按照实际焊接要求建模，做PCB Layout的时候可以直接参考引脚位置画封装，不用额外查规格书核对引脚尺寸，能减少选型阶段的重复核对工作。

　　功能特性上，这类直柄微动开关的触发逻辑是靠柄臂受压带动内部弹片翻转，实现电路的通断，5A的额定电流可以直接驱动小型继电器、小功率电机这类负载，不用额外加中间继电器做信号放大，在小型设备里能节省回路的元件数量。建模的时候特意还原了柄臂和本体的铰接间隙，实际装配里这个间隙是保证柄臂按压顺畅的关键，要是模型里把这个间隙做没了，做运动仿真的时候就会出现干涉报错，没法模拟实际的按压触发过程。本体外壳的拔模斜度、侧边的定位凸台也都做了还原，这些细节是注塑生产时必须考虑的工艺特征，做模具设计的工程师调用这个模型的时候，可以直接参考这些结构做模具分型，不用再二次修改外壳的工艺特征。

　　很多工程师做结构设计的时候，容易把限位开关的安装位置放得太靠近运动部件的硬限位点，实际装配的时候就会出现开关被撞坏的问题，这款模型特意把柄臂的安全触发角度、超程角度都做了可动仿真的范围，在装配体里拖动运动部件走到极限位置的时候，就能直观看到柄臂的摆动角度有没有超过安全超程范围，提前调整安装位置，避免后期打样的时候出现开关损坏的问题。另外两种柄臂的模型是分开做的配置，选型的时候可以根据实际需要切换长短臂，不用单独下载两个模型，在同一个装配文件里就能切换配置，对比不同柄长的触发效果，选最适合当前结构的款式。

　　从安装边界来说，这款开关的本体厚度、引脚向下伸出的长度都做了精准还原，做设备内部布线的时候，可以提前预留引脚的焊接空间和走线空间，不会出现因为模型尺寸不准导致的布线空间不足、引脚和周边金属结构短路的问题。本体侧面的定位缺口也做了还原，安装的时候可以靠这个缺口卡在安装座的定位筋上，防止打螺丝的时候开关本体跟着转动，导致柄臂的触发方向偏移，这些细节都是实际装配里经常出问题的点，建模的时候全部还原到位，能帮工程师在设计阶段就规避掉这些装配风险。
