小型有刷驱动直流微型空气泵结构

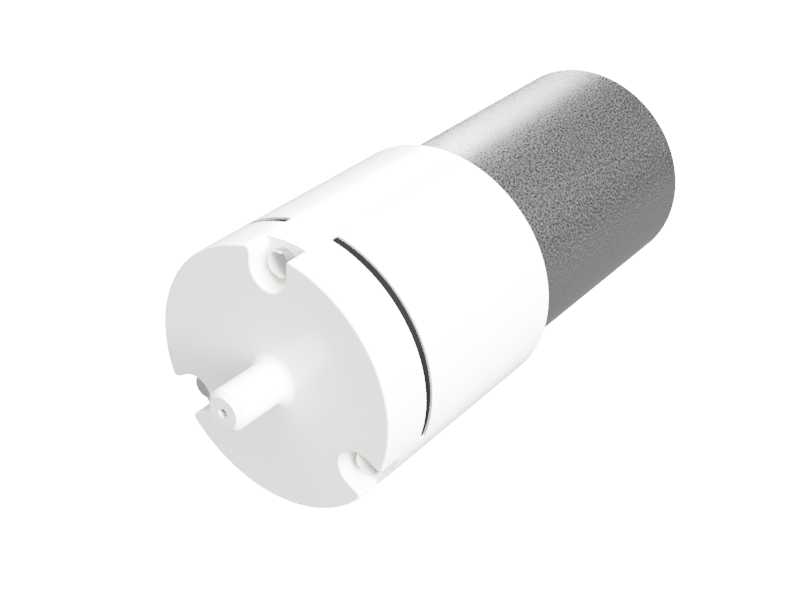

　　做小型气动配套设计快十年，这类微型直流气泵是便携类气动方案里绕不开的核心部件，之前做家用便携雾化器、桌面型真空吸附夹具、小型水族增氧模组、手持美容注氧仪的时候，都反复选型过同结构的产品。先从实际安装边界说，这个泵整体采用同轴圆柱布局，驱动段和泵体段直连没有额外传动结构，整体外轮廓是连贯圆柱形态，驱动端的圆柱直径略大于泵头端，轴向总长度控制得比较紧凑，做结构排布的时候不需要预留偏心轮或者外置传动的避让空间，安装位可以直接做适配圆柱面的环抱式固定座，或者在泵头端预留的三个安装凸台位置打螺丝孔锁附，凸台的孔位是沿泵头端面圆周均布的，不管是卧式安装还是立式插接都能找到对应的固定点，不会出现安装应力集中在泵壳薄壁上的问题。

　　从功能特性上看，这款泵采用有刷直流电机直驱的结构，相比无刷方案成本更低，驱动电路不需要额外做换相控制，直接通对应额定电压的直流电就能稳定工作，支持多档电压适配，不管是用干电池组供电的便携设备，还是用固定直流电源供电的桌面设备，都能匹配对应的电压版本，不需要额外做调压模块的冗余设计。泵头的气路接口是居中伸出的直插式气嘴，适配常规的硅胶气动软管，插接的时候不需要额外做转接头，气路密封靠软管和接口的过盈配合就能满足低压工况的密封要求，日常工作的输出气压属于低压小流量范畴，刚好匹配小气量连续工作的场景，不会因为压力过高冲坏配套的小气路元件。

　　设计思路上能看出是偏向通用化适配的方向，整体没有做特殊的异形结构，所有外形特征都是围绕圆柱同轴排布，建模的时候先确定电机的外轮廓尺寸，再匹配泵头的偏心膜片传动结构，泵壳的分段式设计是为了方便内部膜片、阀片的装配，外壳上的环形凹槽是装配定位用的，扣合泵壳的时候可以直接卡到定位槽里，不需要额外打胶或者做复杂的卡扣结构，生产装配的效率很高。泵头端面的三个固定凸台是和内部的泵体支撑结构连为一体的，锁附螺丝的时候受力直接传到内部支撑骨架上，不会把薄壁泵壳压裂，这个细节是很多新手建模的时候容易忽略的，不少人画这类泵的时候会把安装柱直接做在外壳薄壁上，实际装配锁螺丝的时候很容易出现外壳开裂的问题。

　　实际应用场景里，这类泵的适配范围非常广，除了前面提到的医疗雾化、水族增氧、小型吸附夹具，还能用在小型香薰机的扩香气路、便携真空包装机的抽气模块、电子设备的小型散热风冷辅助、手持充气类产品的低压充气端，因为整体体积小、重量轻，做手持设备的时候不会带来过多的负重，工作时的振动也因为同轴直驱结构控制得比较小，不需要额外做很重的减震结构，只要在固定座上加一层薄的硅胶减震垫就能把振动和传导噪音降到可接受的范围。做设备选型的时候要注意，这类泵的工作是连续工作制还是间歇工作制，有刷电机的碳刷寿命是有限的，如果是长时间连续运行的场景，要预留碳刷磨损的维护空间，或者选对应长寿命碳刷的版本，如果是间歇工作的场景，常规版本就能满足寿命要求。另外气路连接的时候要注意，进气端最好加一层小型的过滤棉，避免灰尘被吸入泵体内部磨损膜片和阀片，影响泵的输出效率和使用寿命，建模的时候可以在进气端预留一个小的过滤腔位置，不用额外占用太多外部空间。

　　从建模还原的角度看，这个模型的细节处理比较到位，电机外壳的磨砂质感、泵壳的光滑塑料质感、输出轴的配合间隙、安装凸台的倒角都做了还原，导入装配体的时候可以直接用来做干涉检查，不需要再额外简化外形，安装孔位的位置和实际量产产品的尺寸匹配度很高，做结构设计的时候可以直接参考这个模型的尺寸来画固定座和气路走位，能省不少实际测绘的时间。要注意的是这类微型气泵的进出气方向是固定的，建模的时候不要把气嘴的方向搞反，不然做出来的气路会出现反接的问题，泵头的偏心结构转动方向和气路流向是对应的，反接电源的话虽然电机能转，但是气路的进出气方向会反过来，达不到设计的功能要求，做电路设计的时候要注意电源极性的标识，避免接反。
