工业防爆型压力变送器结构三维设计

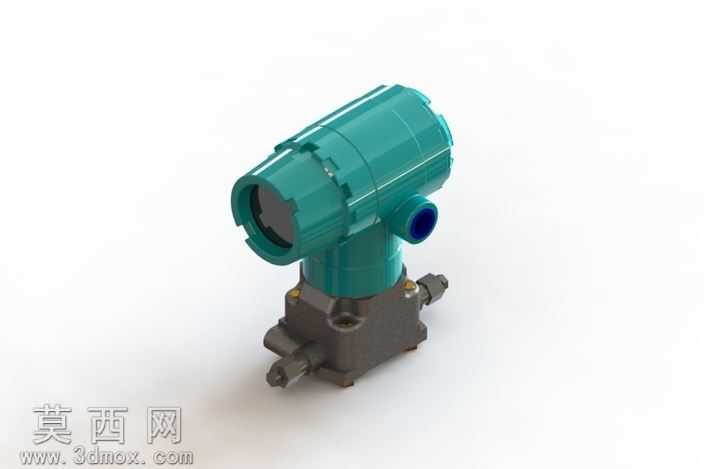

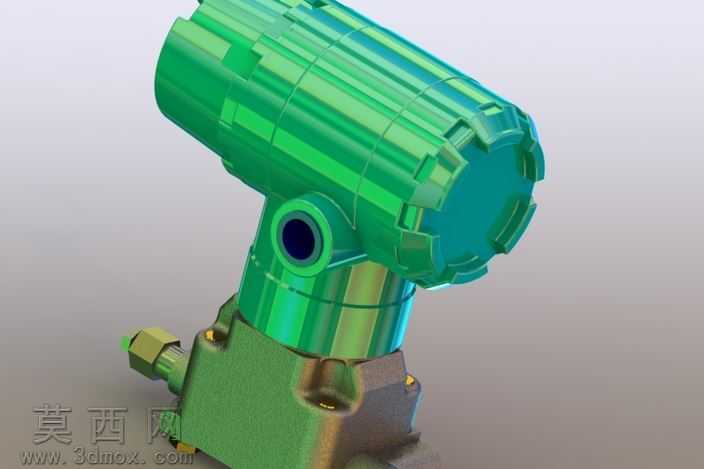

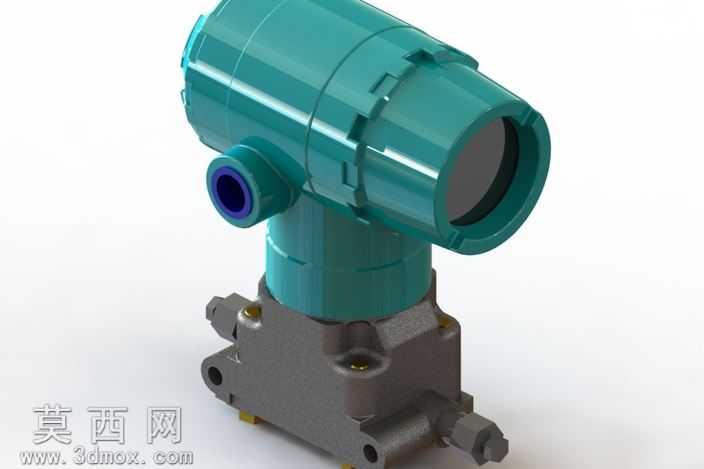

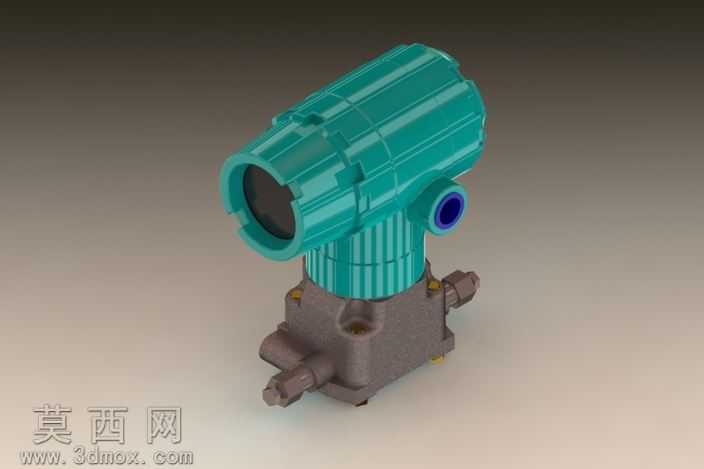

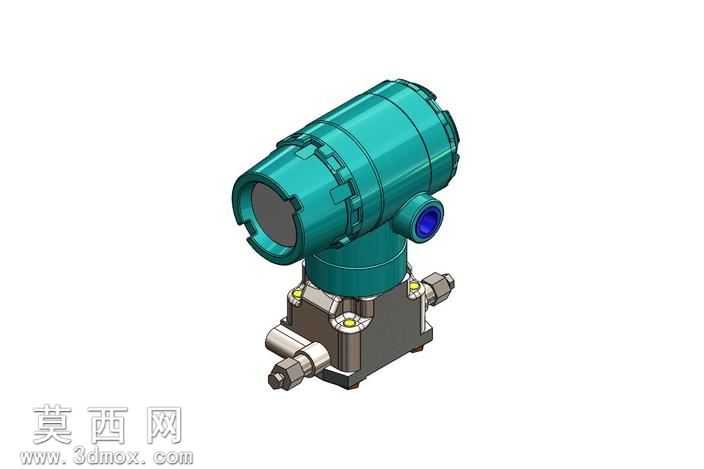

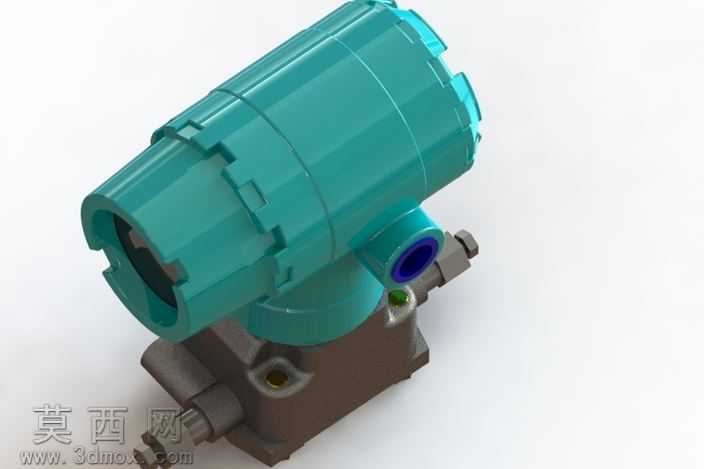

本模型采用SolidWorks进行全参数化三维建模，整体建模过程遵循工业仪表的实际生产装配逻辑，先完成核心测量基座的结构搭建，再依次构建电气仓壳体、过程连接接口、接线端子等独立零部件，最终通过标准配合完成整机装配，所有零部件均保留完整的建模特征树，可支持后续的参数修改与结构迭代。渲染环节针对不同部件匹配对应材质属性：上部电气防爆壳体采用哑光青绿色工业喷塑材质，还原现场仪表的防护涂层质感，表面添加细微的颗粒粗糙度模拟真实喷塑的肌理，壳体侧面的观察视窗采用高透蓝宝石玻璃材质，添加轻微的折射与反射效果，还原视窗的通透光学属性；下部测量基座采用铸铝氧化哑光金属材质，表面做细微的氧化纹理处理，过程连接的螺纹接口采用不锈钢亮面金属材质，区分不同金属部件的表面处理差异，密封垫片采用丁腈橡胶哑光深灰材质，通过材质差异清晰区分不同功能部件。结构设计上完整还原压力变送器的典型构造：上部为防爆电气仓，采用旋合式端盖结构，预留线缆引入的密封接口，仓体侧面设置本地显示与操作的观察窗，电气仓与下部测量单元之间采用密封连接结构，满足工业现场的防爆防护要求；下部测量基座设置对称的过程压力引压接口，接口采用标准工业管螺纹设计，基座内部预留压力传感芯体的安装腔室，周边设置固定安装的螺栓孔位，整体结构的尺寸比例完全参照工业常用的差压/压力变送器实物比例设计，各部件的装配间隙、配合公差均按照实际工业产品的装配要求设置，可直接用于教学演示、产品结构方案验证、工业场景三维可视化搭建等场景。设计过程中优先考虑结构的合理性与还原度，对防爆壳体的加强筋、接口处的密封槽、螺栓连接的沉孔等细节结构均做了完整建模，没有对细小结构做不合理的简化，保证模型的结构完整性与工程参考价值。
