标准齿形平片钥匙三维结构设计

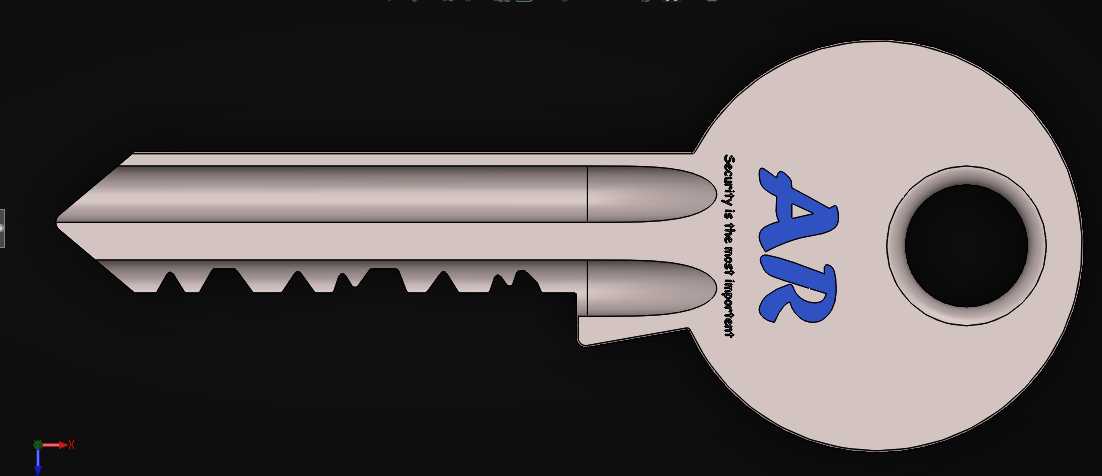

　　日常民用锁具配套的平片钥匙，是门禁锁具系统里直接与用户交互的核心执行构件，这款钥匙的三维结构完全参照常规弹子锁的适配逻辑搭建，整体分为头部握持区与杆部齿形区两个功能段。头部握持区做了大直径圆片造型，中心预留穿挂钥匙环的通孔，边缘做了R2.5的圆角过渡，避免日常携带时剐蹭衣物或划伤皮肤，握持区表面预留的标识位可做品牌或齿号标注，不会破坏整体结构强度。杆部为扁平矩形截面，整体厚度与锁芯弹子槽的插入间隙匹配，单边预留0.1mm的装配公差，保证插拔过程顺畅无卡滞，不会出现过松旷动或过紧插不到位的问题。齿形区的每个齿位高度、齿距都严格对应弹子锁的弹子排布间距，每个齿的斜面角度做了15度的导向设计，插入锁芯时可以顺畅顶起对应位置的弹子，

　　当所有弹子的分界面与锁芯旋转切面齐平时，即可带动锁芯完成开锁动作。设计过程中首先确定锁芯的适配基准，以钥匙杆的下平面作为定位基准面，所有齿形的高度尺寸都从该基准面算起，避免基准不统一导致的齿形偏差，每个齿的根部都做了R0.3的圆角处理，避免应力集中导致钥匙插入扭转时出现齿根断裂的问题，实际使用中钥匙扭转受力最大的位置就是杆部与头部连接的过渡段，该位置做了渐变加厚处理，从杆部的2mm厚度平滑过渡到头部的3mm厚度，大幅提升抗扭强度，避免日常使用中拧断钥匙的情况。这款钥匙的应用场景覆盖绝大多数民用弹子门锁、柜锁、抽屉锁的配套配件生产，也可作为锁具设计教学的演示模型，帮助结构设计从业者理解弹子锁的工作逻辑与钥匙齿形的匹配原理。

　　建模时优先保证齿形的尺寸精度，每个齿位的公差控制在0.05mm以内，避免因齿形误差导致钥匙无法适配锁芯，杆部的前端做了30度的倒角导向，方便用户快速对准锁芯插孔，不需要刻意对位即可顺利插入。头部的通孔直径为6mm，适配市面上绝大多数常规钥匙环的穿装尺寸，通孔边缘同样做了圆角打磨，避免穿挂钥匙环时出现应力集中导致头部开裂。从实际生产角度看，该结构完全适配冲压成型工艺，坯料选用常规黄铜或锌合金材料即可，冲压完成后只需要做表面去毛刺处理，不需要额外的复杂机加工工序，量产成本低，结构一致性好。日常使用中，这类平片钥匙的插拔寿命可达万次以上，结构强度完全满足民用场景的使用需求，不会出现正常使用下的变形或断裂问题。

　　建模过程中还考虑了不同锁具的适配扩展性，齿形区的长度可根据对应锁芯的弹子数量灵活调整，头部造型也可在不影响结构强度的前提下做个性化外形修改，适配不同品牌的锁具外观设计需求。杆部的侧面做了0.2mm的拔模斜度，方便冲压生产时的脱模工序，不会出现坯料卡模的问题，提升量产加工的效率。
