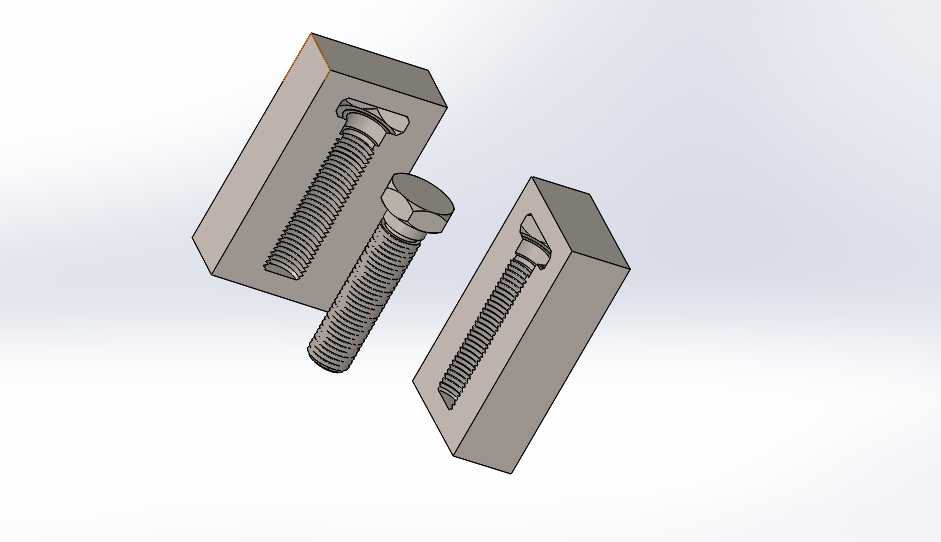

螺栓成型盒结构设计方案展示

　　在紧固件批量加工的生产场景里，这类成型盒主要承担螺栓坯件冷镦或注塑成型阶段的型腔定位作用，区别于常规的开合式成型模具，该结构采用整体式型腔开槽设计，能在连续送料的加工工位上，快速完成螺栓杆部与头部的轮廓约束，避免坯件在受压成型过程中出现偏移、飞边超差的问题。从实际产线的使用反馈来看，这类成型盒多用于小规格外六角螺栓的小批量试制或修配环节，不需要搭配复杂的模架结构，直接固定在加工工作台的定位槽内即可完成安装，安装边界需要预留至少15mm的侧边压紧空间，避免固定螺栓压入型腔区域影响成型精度。

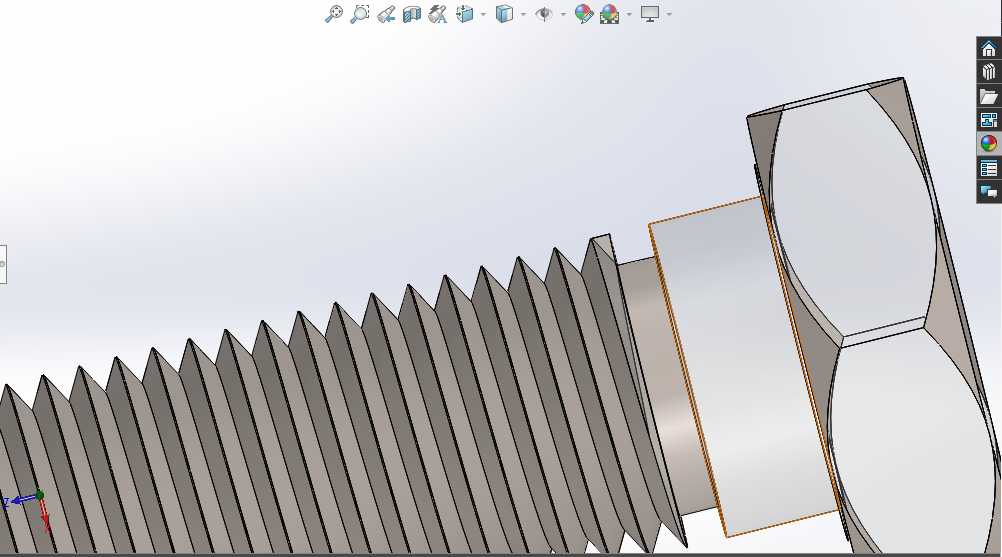

　　设计阶段首先要匹配目标螺栓的公称直径与螺纹长度，型腔内部的螺纹成型段采用了随形开槽结构，不需要额外加工完整内螺纹，而是通过成型时的材料挤压直接在坯件表面形成螺纹牙型，这种设计能大幅降低型腔的加工难度，同时减少成型过程中型腔与坯件的接触面积，降低脱模阻力。成型盒的整体外形采用长方体结构，三个方向的尺寸比例约为3:1:1，这种规整的外形方便在工装台上快速找正，不需要制作专用的定位靠模，普通的平口钳即可完成装夹，适配多数常规机加工工位的装夹条件。

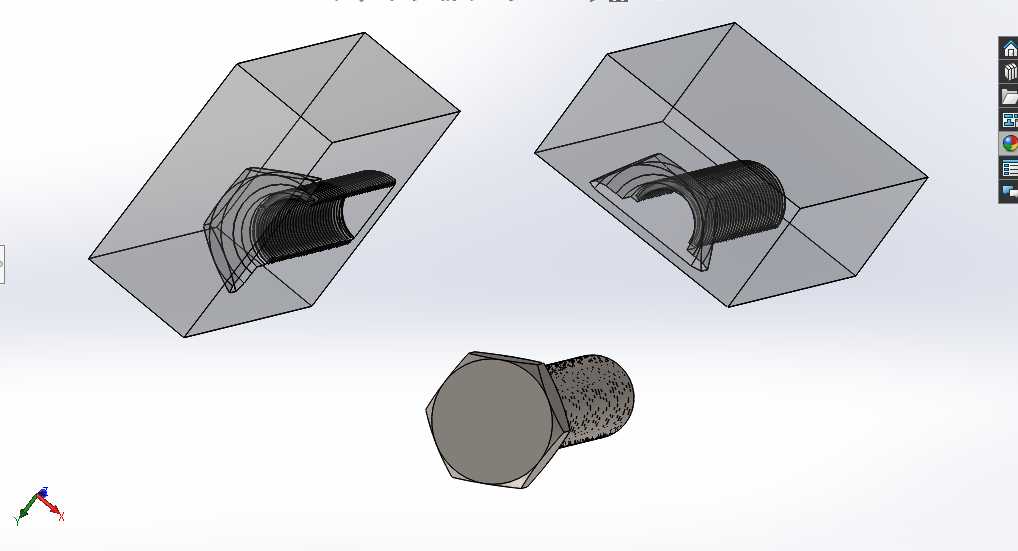

　　型腔的开口方向设置在成型盒的顶面与一个侧端面，侧端开口对应螺栓六角头的成型定位，顶面开口用于坯件的放入与成型后工件的取出，两个开口的相交处做了R2的圆角过渡，避免应力集中导致成型盒在反复受压后出现边角崩裂的问题。在成型六角头的型腔位置，特意做了0.2mm的拔模斜度，方便成型完成后工件顺利脱出，不会因为抱紧力过大导致工件卡在型腔内，影响连续加工的节拍。螺栓杆部的成型型腔深度比目标螺栓的杆部长度长2mm，预留出成型时材料的流动填充空间，避免端部出现缺料、塌角的缺陷。

　　从结构强度角度考虑，成型盒的型腔侧壁厚度设置为不小于8mm，能承受冷镦过程中最大12MPa的成型压力，不会出现侧壁变形胀开的问题，材质选用常用的Cr12MoV模具钢即可满足使用寿命要求，常规热处理硬度达到HRC58-62时，单次修磨前的加工寿命可达到八千件以上，适合中小批量的紧固件生产需求。不同于标准化的商用模具，这类成型盒可以根据加工螺栓的规格快速调整型腔尺寸，不需要更换整套模架，只需要重新加工对应规格的成型盒块体即可，大幅降低多规格螺栓试制阶段的工装成本。

　　在实际安装使用时，成型盒的底面需要与工作台面完全贴合，平面度公差控制在0.02mm以内，避免受压时出现受力不均导致的型腔变形，侧端的定位面需要与送料方向垂直，保证螺栓坯件送入时与型腔同轴度偏差不超过0.1mm，否则会导致成型后的螺栓出现杆部偏心、头部厚薄不均的质量问题。成型盒的边角处做了C1的倒角处理，避免安装和搬运过程中锋利边角划伤操作人员，同时也能减少装配时与定位槽的卡滞问题。

　　这类结构的设计思路核心是在满足成型精度要求的前提下，尽可能简化工装结构，降低加工与维护成本，对于紧固件加工的小微工厂或者机修车间的修配场景来说，这种整体式成型盒的实用性远高于复杂的标准模具，不需要专业的模具维护人员即可完成安装、调整与更换，出现局部磨损时只需要对磨损面进行少量修磨即可继续使用，维护难度极低。在成型不同长度的螺栓时，只需要在型腔末端加装调整垫片即可改变成型深度，不需要重新制作整个成型盒，进一步拓展了工装的适用范围，减少了工装备件的库存压力。
