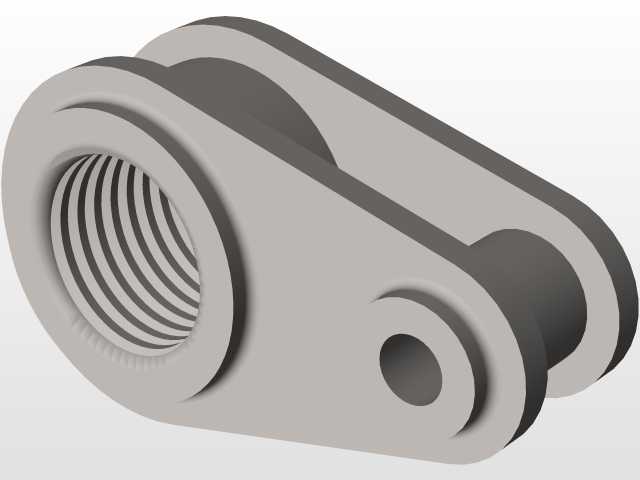

带内螺纹铰接式机械连接构件

　　这类带内螺纹的铰接连接构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是实现带螺纹调节功能的铰接传动，既可以通过内螺纹段和调节螺杆配合实现传动间距的微调，又能通过端部的光孔配合销轴完成和相邻构件的铰接转动，避免刚性连接在设备运行过程中因装配误差、运行振动产生的应力集中问题。从结构设计逻辑来看，构件主体采用一体化锻压成型的基体结构，主体段为平直的连接臂，一端设置大直径内螺纹通孔，螺纹段的壁厚经过强度校核，在常规M12-M20螺纹规格下，壁厚保留不低于螺纹公称直径的0.3倍，确保螺纹啮合时不会因侧向载荷出现螺牙崩裂、基体变形的问题；另一端设置同轴度公差控制在0.05mm以内的双凸耳光孔结构，

　　凸耳的厚度根据铰接销轴的直径匹配，单凸耳厚度不小于销轴直径的0.4倍，双凸耳的间距预留0.2-0.5mm的装配间隙，避免铰接转动时出现卡滞、偏磨的情况。在实际设备装配场景中，这类构件的安装边界需要重点关注两个维度：一是内螺纹端的拧入深度，常规工况下螺杆拧入深度需要达到螺纹公称直径的1.2-1.5倍，才能保证足够的连接强度，避免受拉时螺纹脱扣；二是铰接端的销轴安装空间，双凸耳外侧需要预留不小于销轴直径1.5倍的操作空间，方便卡簧、开口销等销轴防脱零件的装配与后期维护。设计过程中，构件的棱边全部做R1-R2的圆角过渡，既可以消除热处理过程中的应力集中点，也能避免装配时锐边划伤操作人员，螺纹入口处做1×45°的导向倒角，

　　方便螺杆快速对中拧入，减少装配时的螺纹错牙风险。从功能特性上看，这类构件区别于普通的刚性螺母座，核心优势在于将螺纹连接的可调性和铰接结构的活动自由度整合在单一零件上，减少了设备中连接零件的数量，降低了装配累积误差，在小型压力机的连杆调节机构、包装设备的料仓张紧结构、输送线的导杆调整支座中，这类零件可以替代传统的“螺母+铰接支座”分体式结构，整体结构紧凑，安装占用空间更小，运行过程中无多余的零件松动风险。在尺寸匹配上，这类构件的连接臂长度根据实际调节行程设计，常规规格下连接臂长度为螺纹公称直径的3-5倍，既保证足够的结构强度，也不会因臂长过长导致受载时出现弯曲变形，铰接光孔的直径和配套销轴采用H8/f7的间隙配合，既保证转动灵活，

　　又不会因间隙过大产生传动冲击。实际选型时需要注意，内螺纹的精度等级选用6H级，满足普通传动调节的精度要求，不需要过高的螺纹精度增加加工成本，铰接孔的表面粗糙度控制在Ra3.2即可，不需要过高的光洁度，因为铰接位置本身存在相对转动，适当的表面粗糙度可以留存润滑脂，降低转动过程中的磨损速率。构件的基体材质通常选用45号钢，表面做发黑处理提升防锈能力，在有腐蚀环境的使用场景下也可以更换为304不锈钢材质，不需要额外做表面处理即可满足使用要求。在三维建模过程中，这类零件的建模重点在于保证内螺纹的收尾段和实际加工工艺一致，不要把螺纹建模到螺纹孔的最底部，预留2-3个螺距的退刀空间，和实际车削加工的工艺匹配，双凸耳的同轴度需要在建模时通过同轴约束保证，避免后续工程图标注时出现公差基准不统一的问题，铰接孔的倒角和螺纹端的倒角不要遗漏，这些细节特征直接影响后续加工的工艺合理性。
