电动工具用开槽式切削锯片结构设计

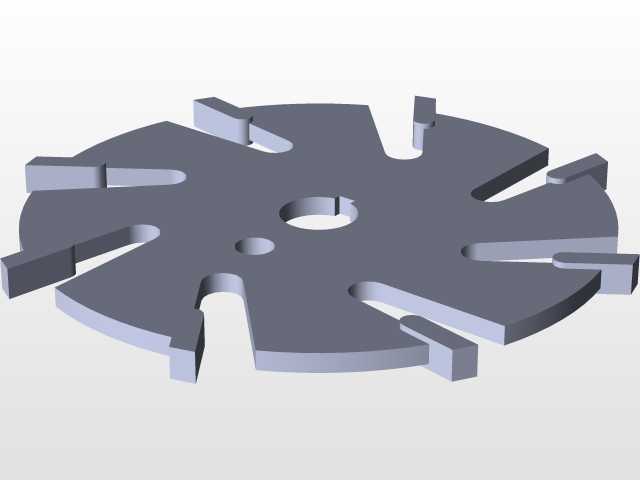

　　这类带凸台齿的开槽锯片，主要适配角磨机、手持切割机这类便携式电动切削工具，日常在五金加工、装修现场、小型金属构件修整场景里使用率很高，和普通平齿锯片不同，它的齿部做了凸起的限位结构，切削过程中能控制单次进刀的切削深度，避免操作人员施压过大导致锯片卡滞、崩齿，甚至出现工件飞溅的安全隐患。从结构设计逻辑来看，锯片中心的带键槽安装孔是核心定位基准，这个键槽的尺寸完全匹配主流角磨机的输出轴法兰，安装时能传递足够扭矩，不会因为高速旋转出现锯片跟转打滑的问题，中心孔周边的两个小圆孔是动平衡校准孔，在锯片完成粗加工后，会通过动平衡测试设备检测偏重位置，在对应位置钻削校准孔，保证锯片在一万转以上的工作转速下不会出现径向跳动，

　　既可以提升切削面的平整度，也能减少高速抖动对电动工具输出轴轴承的磨损。锯片本体采用圆盘式基体设计，齿槽沿圆周均匀分布，每个切削齿的凸起挡边和齿根之间做了圆弧过渡，没有直角应力集中结构，这是因为切削过程中齿部承受断续冲击载荷，直角结构很容易在反复冲击下出现裂纹扩展，最终导致断齿飞出，圆弧过渡能把齿部受到的切削冲击力均匀分散到基体上，提升整体抗疲劳强度。齿槽的宽度和深度经过匹配设计，切削产生的金属屑、塑料屑或者木屑能顺着齿槽快速排出，不会堆积在切削缝里增加切削阻力，尤其是切割薄壁铝材、PVC管材这类容易粘屑的材料时，排屑顺畅能大幅降低锯片发热变形的概率。从安装边界来看，这类锯片的外径属于中小规格，

　　适配的电动工具防护罩尺寸完全覆盖锯片旋转范围，安装后锯片的轴向跳动量控制在0.1毫米以内，不需要额外加装调整垫片就能直接使用，齿部的凸起高度经过严格计算，最大切削深度不会超过手持电动工具的安全作业阈值，操作人员正常握持作业时，不会因为切削过深导致工具脱手。在实际应用场景里，这类锯片不光能切割普通的薄壁金属管材、小型角钢，还能对木材、塑料复合材料进行开槽作业，齿部的凸起结构在开槽时能起到导向作用，开出的槽宽一致性好，不需要后续二次修磨，很多现场安装的水电工、钣金维修人员都会选用这类结构的锯片，相比普通砂轮切割片，它的使用寿命更长，切削精度更高，不会像砂轮片那样出现磨损后直径变小、切削效率下降的问题。设计过程中还要考虑锯片的受力变形量，

　　在满负荷切削工况下，基体的轴向变形量不能超过0.05毫米，不然切削出来的切面会出现斜度，影响工件装配精度，所以基体的厚度和齿部的厚度配比经过反复校核，齿部比基体厚0.2毫米左右，这样切削时锯片基体不会和切削缝的侧壁产生摩擦，减少无效发热，也能降低切削时的进给阻力。另外每个齿的切削角度做了优化，不是垂直于基体平面，而是带微小的前角，切削时齿刃能更快切入工件，减少冲击带来的反作用力，操作人员握持时的震感会明显降低，长时间作业也不容易出现手部疲劳。
