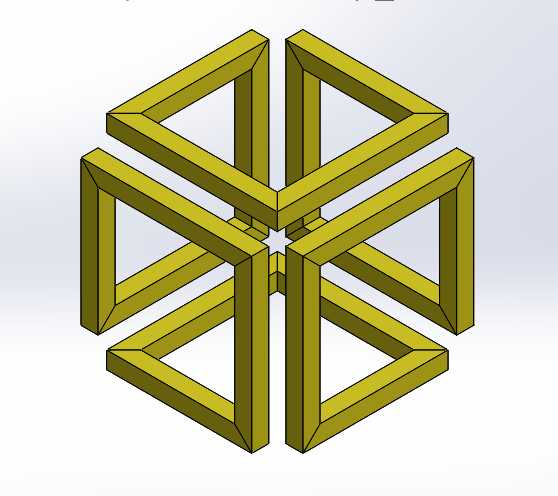

空间交错框架几何结构三维建模作品

　　本次呈现的空间交错框架结构，在机械设计领域可作为多类装置的基础承载构型使用，常见于教学演示教具、空间结构验证样件、创意装置支撑骨架等场景，能够直观呈现三维空间内的杆件交错逻辑，帮助设计人员快速理解空间坐标系下的构件排布规律，也可作为非标设备中异形支撑框架的设计参考原型。从实际用途来看，这类交错框架结构既可以单独作为几何认知教学的实体展示件，用于机械制图、三维建模课程的空间思维训练，让学习者直观理解三维草图绘制中空间线条的投影关系、交叉避让逻辑；也可经过尺寸适配后，作为小型展示装置、艺术装置的内部支撑骨架，利用其独特的视觉交错效果提升装置的整体观感，同时保证框架自身的结构稳定性。在功能特性层面，

　　该框架采用等截面杆件沿三维空间正交方向排布，所有杆件的截面尺寸保持一致，相邻杆件在空间交点处采用共节点连接方式，不存在实体干涉问题，每一段杆件的长度均经过统一规划，保证整体结构呈现出对称的视觉效果，从三个正交坐标轴方向观察都能得到一致的视觉形态，结构自身具备较好的空间刚度，在承受沿杆件轴向的载荷时能够均匀分散应力，不会出现局部应力集中的问题。设计过程中，首先确定三维空间的中心原点作为整个结构的对称基准，所有杆件的排布均以该原点为对称中心，先绘制单方向的杆件轴线作为基础参考，再通过空间坐标系的转换，依次绘制另外两个正交方向的杆件轴线，绘制过程中随时检查不同方向轴线的空间位置关系，确保相邻杆件在交接处的位置精准，

　　避免出现线条重叠或者间隙过大的问题；待所有轴线绘制完成后，沿垂直于杆件轴线的方向生成统一截面的实体特征，通过布尔运算将所有交接位置的杆件合并为整体，最后对所有棱边做统一的倒角处理，避免尖锐棱角带来的加工安全隐患。关于外形尺寸与安装边界，该结构整体为正立方体轮廓，所有外伸端点均处于同一虚拟立方体的顶点位置，整体外轮廓尺寸可根据实际使用场景进行等比例缩放，作为教学教具使用时可将外轮廓边长控制在150mm至200mm区间，方便手持观察与课堂展示；作为装置支撑骨架使用时，可根据内部搭载的零部件尺寸调整外轮廓大小，安装时仅需要固定结构底部的三个支撑端点即可保证整体放置稳定，不需要额外增加辅助支撑结构，

　　安装边界仅需要预留出大于外轮廓尺寸10%的操作空间，即可完成整体的装配与固定，不会与周边其他构件产生空间干涉。在建模逻辑上，这类结构完全依托三维草图的空间线条驱动实体生成，区别于传统二维草图拉伸的建模方式，能够直接在三维空间内定义线条的位置与走向，不需要多次建立基准面进行草图转换，大幅提升异形空间结构的建模效率，同时也能保证各个构件之间的位置精度，避免多次基准转换带来的累积误差。结构的每一段杆件都保持直杆形态，没有复杂的曲面特征，加工适配性较强，既可以通过3D打印方式快速制作实体样件，也可以通过切割标准型材后焊接组装的方式完成实物制作，不需要定制特殊的加工刀具，能够有效降低样件制作的成本与周期。在实际工程应用中，这类空间交错框架的设计逻辑还可以延伸到桁架结构设计、管线排布规划、设备机架轻量化设计等场景，通过空间内的杆件交错排布，在保证结构刚度的前提下减少材料的使用量，实现结构的轻量化设计目标，同时也能为设备内部的管线、线缆预留出充足的穿行空间，方便后续的装配与维护操作。
