带法兰安装座腰型通孔导向支撑构件

　　该构件属于设备导向支撑类安装基座，常见于轻工自动化输送线、小型专用机床进给单元、包装机械执行机构的导向工位，主要作用是为往复运动的杆类、条类执行件提供径向支撑与运动导向，同时通过底部法兰结构实现自身在设备机架面板上的可靠固定，避免运动过程中出现支撑偏移、晃动，保障执行件的运动直线度与重复定位精度。

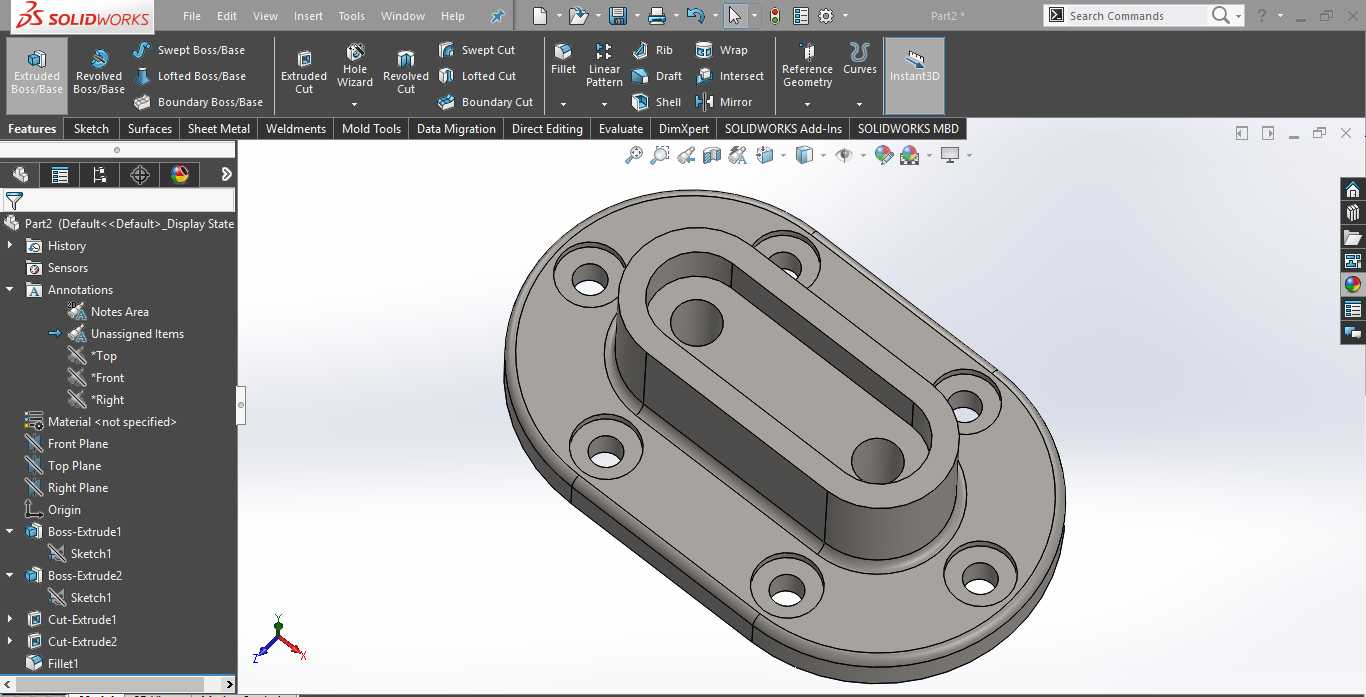

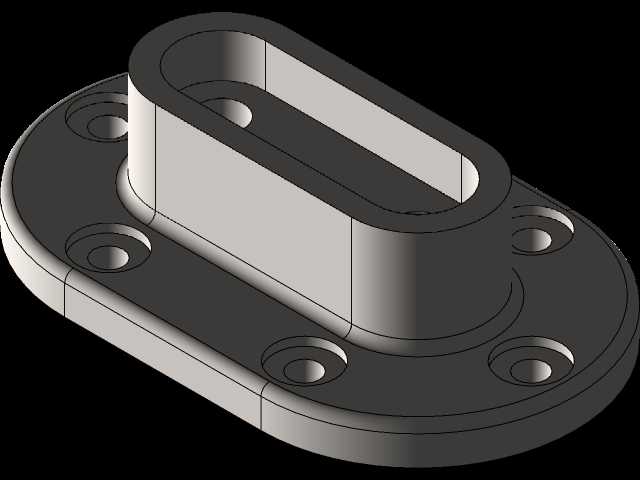

　　从结构设计逻辑来看，构件采用分体式功能分区设计，底部为椭圆形法兰安装盘，盘面上均匀布置6个沉头安装孔，孔位沿法兰盘轮廓周向均布，沉头结构可保证安装螺栓头部完全没入法兰盘面以下，不会突出平面干涉其他相邻部件的安装布局，安装时可根据机架上的实际孔位偏差微调安装角度，椭圆形的法兰轮廓相比圆形法兰在窄长安装空间内的适配性更强，能在有限的安装面域内提供足够的支撑接触面积，降低单位面积的压应力，避免长期受力后机架安装面出现压溃变形。上部的导向主体为腰型通孔结构，通孔的内壁做了等壁厚设计，导向段的轴向高度根据常规导向件的配合长度要求设定，可保证运动件穿过时拥有足够的配合接触长度，减少运动过程中的卡滞、偏磨风险，腰型孔的轮廓与被导向的扁条状、长圆形截面执行件完全匹配，相比圆形导向孔，可限制执行件绕轴向的转动自由度，无需额外增加防转结构即可实现执行件的直线往复运动导向，简化整体机构的零件数量。

　　设计过程中，法兰盘与上部导向筒体的衔接处做了圆角过渡处理，避免直角衔接带来的应力集中问题，在承受运动件传递的侧向载荷时，过渡圆角可将应力均匀分散到法兰盘与筒体的连接区域，减少长期交变载荷下的焊缝开裂或者本体断裂风险，针对部分需要自润滑的应用场景，该结构的导向筒侧壁可预留润滑脂注油孔，安装油嘴后可定期向导向内壁补充润滑脂，降低配合面的磨损速率，延长构件的整体使用寿命。

　　从安装边界来看，法兰盘的长轴、短轴尺寸适配常规10-20mm厚度的设备安装面板，沉头孔适配M4-M6规格的内六角圆柱头螺栓，安装时可在法兰盘与机架面板之间加装薄橡胶调整垫，既可以弥补安装面的平面度误差，也能吸收设备运行过程中传递的振动，降低导向部位的振动传导，上部导向筒体的外径尺寸小于法兰盘的短轴尺寸，不会超出法兰盘的安装轮廓，在密集排布多个同类型导向构件时，相邻构件的筒体部分不会出现干涉，可实现小间距的多工位导向布局。腰型通孔的尺寸公差可根据实际配合需求选取H7或者H8级精度，内壁表面粗糙度控制在Ra1.6以下，可满足普通工况下的滑动配合要求，若用于高速往复运动场景，还可在通孔内壁镶嵌铜套或者直线轴承衬套，进一步降低摩擦系数，提升运动平顺性。

　　在实际设备应用中，这类构件常替代分体式的导向座与安装板组合结构，一体化的结构减少了装配环节的累积误差，安装时只需一次定位即可完成导向轴线的校准，相比多零件拼接的导向组件，整体刚性更强，在承受侧向冲击载荷时的形变量更小，适合在中低速、中等载荷的直线运动工位使用，比如包装机的封合刀杆导向、小型冲压设备的滑块导向、自动化检测设备的探针排导向等场景，都能见到同类型结构的应用。设计建模时需重点保证腰型孔的中心轴线与法兰安装面的垂直度，若垂直度超差，会导致运动件在孔内出现卡滞，运动阻力增大，严重时还会加剧配合面的偏磨，导致导向精度快速丧失；同时沉头孔的深度需控制在合理范围，既要保证螺栓头部完全沉入，也要避免沉头过深削弱法兰盘的结构强度，通常沉头孔的剩余壁厚不小于法兰盘总厚度的三分之一，即可满足常规载荷下的强度要求。
