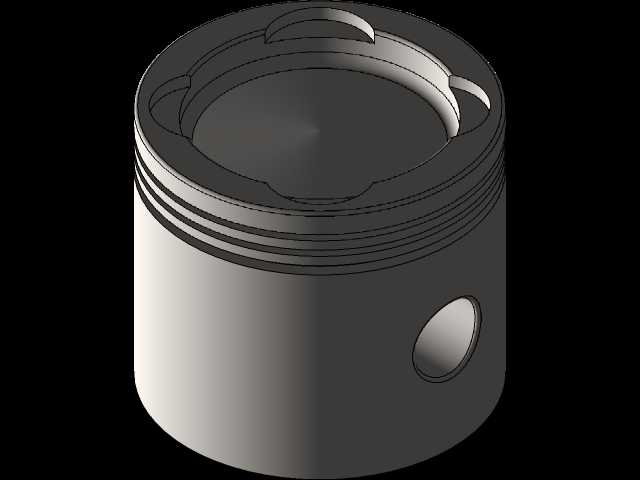

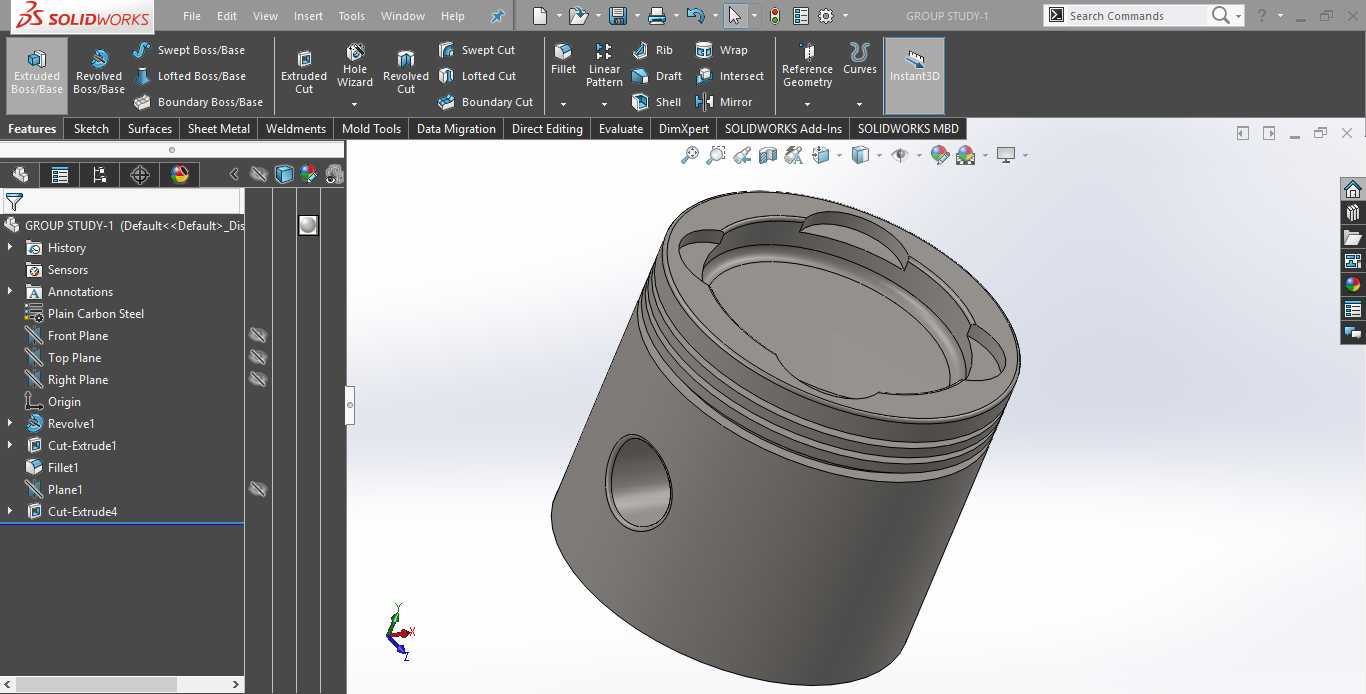

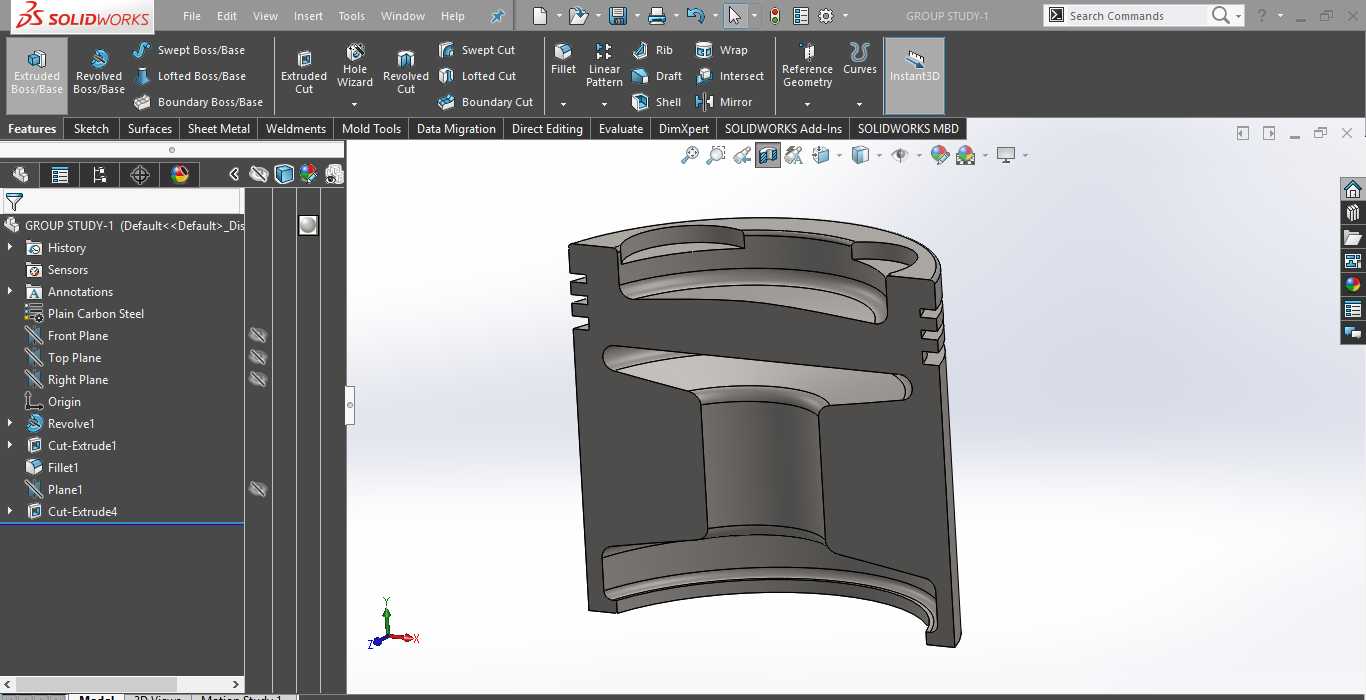

内燃机燃烧室配套活塞结构三维数模

　　作为内燃机核心往复运动部件，活塞的设计直接决定动力输出效率、密封可靠性与整机运行寿命，这款活塞结构的三维建模完全围绕往复式动力设备的实际工况展开，覆盖了从燃烧室配合到曲柄连杆连接的全链路结构细节。从实际应用场景来看，这类活塞广泛适配小排量四冲程汽油机、通用小型柴油机，可用于农用动力机械、小型发电机组、园林动力设备、轻型摩托动力单元的配套设计与逆向改型，在动力舱内承担着燃烧压力承接、运动方向转换、气缸密封配合、热量传导导出的多重作用。

　　建模过程中首先锚定的是活塞头部的燃烧室配合结构，顶部的凹坑造型并非随意设计的曲面，而是匹配对应排量机型的压缩比要求，凹坑的边缘过渡圆角、深度、容积都经过反复校核，确保混合气在燃烧室内形成合理的涡流运动，避免点火后出现爆震、燃烧不充分的问题；头部环带区域的多道环槽结构，分别对应气环与油环的安装位置，环槽的宽度、深度、侧壁垂直度都严格按照密封件的安装公差设定，气环环槽的定位台阶可以避免活塞高速往复时环体出现周向转动，保证开口间隙始终处于非承压区域，油环环槽位置的回油孔结构在数模中做了精准还原，能够将气缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室造成积碳。

　　活塞裙部的型线设计是建模的核心难点，考虑到活塞工作时头部温度远高于裙部，热膨胀量存在明显差异，裙部的横截面并非正圆形，而是设计成微椭圆结构，长轴垂直于活塞销孔轴线方向，冷态装配时与气缸壁保留合理的配合间隙，热态工况下裙部膨胀后能与气缸壁形成均匀贴合，避免出现拉缸、敲缸的故障；裙部表面的型线沿轴向也做了中凸变椭圆处理，中部位置的微凸结构可以在活塞换向时形成楔形油膜，降低往复运动的摩擦阻力，同时减少裙部与缸壁的冲击载荷。

　　活塞销孔的位置与尺寸严格匹配连杆小头的安装边界，销孔的同轴度、孔壁表面粗糙度在数模中预留了加工余量，销孔两端的卡环槽结构完整还原，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销体脱出刮伤气缸壁；销孔位置向活塞主承压面做了微小偏移，能够缓解活塞经过上止点换向时的敲击噪声，提升整机运行的平顺性。

　　从安装边界来看，这款活塞的外径尺寸适配对应缸径的气缸套，整体高度匹配曲轴的连杆行程设计，活塞在上止点时顶部与气缸盖燃烧室的余隙高度符合压缩比设计要求，不会出现气门碰撞活塞顶的问题；环槽的轴向位置确保活塞运行到下止点时，活塞环不会脱出气缸套的工作表面，始终保持密封状态。建模过程中所有的圆角过渡都做了应力释放处理，尤其是活塞头部与裙部的连接位置、销孔与裙部的交接位置，避免应力集中导致活塞在高频交变载荷下出现开裂；活塞内部的减重结构在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴连杆机构的惯性载荷，提升动力响应速度。

　　在实际选型匹配过程中，这款活塞的结构参数可以直接用于同缸径机型的改型设计，头部凹坑的容积调整可以快速适配不同压缩比的动力调校需求，裙部型线的微调可以匹配不同膨胀系数的活塞材质，无论是铸铝材质的量产机型还是锻铝材质的高负荷改装机型，都能基于这个数模做快速的结构迭代，不需要从零开始搭建基础曲面，大幅缩短结构设计的周期。
