国际象棋兵棋子实体造型结构设计

　　本次设计的棋子为国际象棋体系中的兵棋实体造型，在实际应用场景中，既可以作为高端国际象棋套装的组成配件，适配实木、金属、亚克力等不同材质棋盘的配套需求，也可单独作为桌面装饰摆件、文创周边产品的原型使用，同时还能作为数控加工、3D打印实训的典型回转类建模案例，供结构设计从业者练习曲面建模、回转体特征构建的相关技能。从实际用途来看，该棋子作为棋具使用时，需要满足日常握持移动的手感需求，底部与棋盘接触的平面要保证足够的平面度，避免放置时出现晃动、倾斜的情况，顶部的球形结构要做圆滑过渡处理，防止日常使用中出现磕碰划伤的问题，作为摆件使用时，整体的曲面流畅度直接影响成品的视觉质感，层叠的底座结构也能提升放置时的稳定性，避免轻微触碰就出现倾倒的情况。

　　在功能特性设计上，整体采用全回转对称结构，所有特征均围绕中心轴线构建，这种结构的优势在于加工适配性极强，不管是采用数控车床车削加工木质、金属毛坯，还是采用注塑工艺批量生产塑料棋子，抑或是使用FDM、光固化3D打印制作单件样品，都能以极低的加工成本实现较高的表面质量。底座部分设计了多道平行的环形凸台结构，一方面是通过层次感提升整体造型的辨识度，区别于普通的光面锥形棋子，另一方面环形凸台也能增加底座部分的重量，降低整体重心，提升棋子放置时的稳定性，即使棋盘存在轻微的倾斜，也能保证棋子平稳放置不会滑移。中部的收腰曲线经过多次曲率调整，握持时手指刚好贴合收腰位置的曲面，移动棋子时的握持手感更加舒适，不会出现硌手的情况，同时收腰位置的曲面曲率连续，没有尖锐的棱角，日常使用中不会勾刮衣物或者划伤皮肤。顶部的球形结构与下方的颈部过渡位置设计了一圈细小的环形凸缘，既可以区分球形头部与颈部的结构边界，提升造型的精致感，也能在棋子堆叠放置（比如收纳时多枚棋子叠放）时起到限位作用，避免上层棋子滑落。

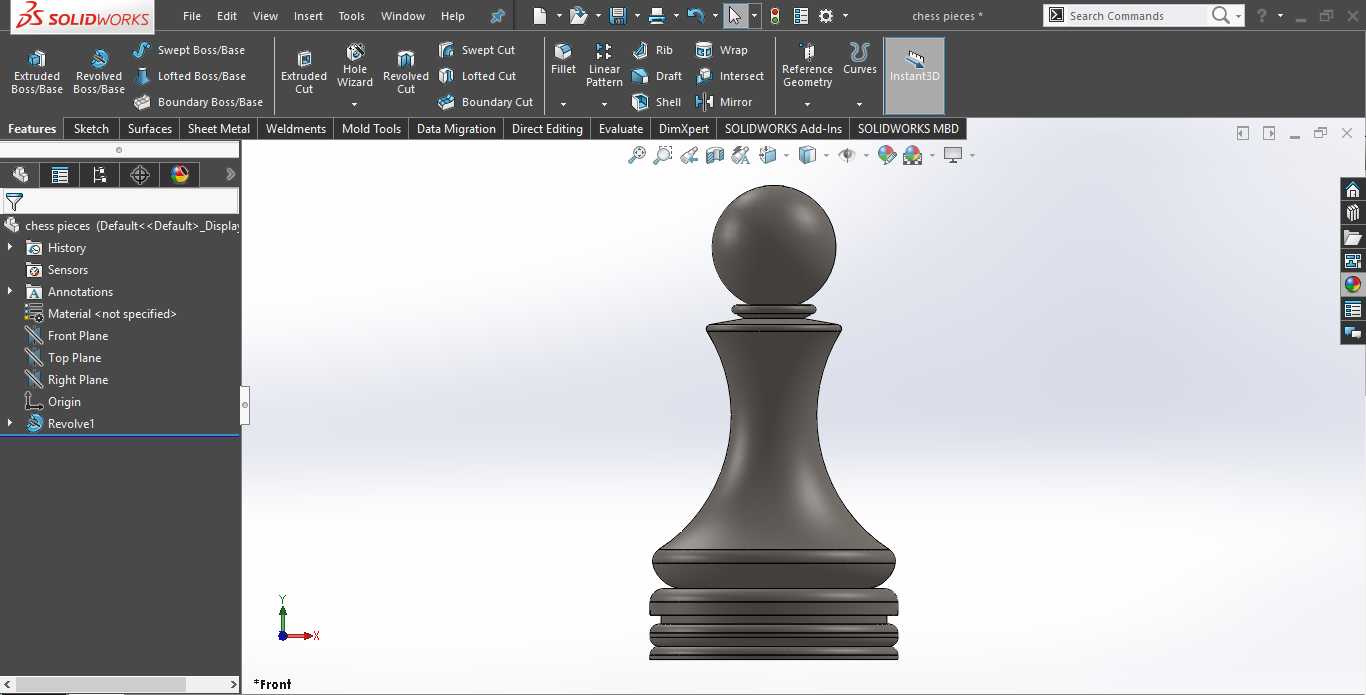

　　设计思路上，首先确定整体的比例关系，棋子总高与底座最大直径的比例控制在3:1左右，这个比例是经过多轮实物验证的，既不会因为过高导致重心不稳容易倾倒，也不会因为过矮导致握持时手感局促，移动棋子时不方便抓取。建模过程中优先采用旋转凸台作为基础特征，先绘制半剖面的轮廓草图，草图阶段就调整好各段曲线的曲率，保证底座凸台、收腰段、颈部、顶部球形的衔接位置都是G2连续，避免出现曲面棱线或者凹陷的情况，之后再对各段环形凸台的边缘做微小的圆角处理，圆角半径控制在0.2-0.5mm之间，既不会因为圆角过大导致凸台的层次感消失，也能去除加工时的锐边，提升使用安全性。考虑到不同加工工艺的需求，整个模型没有设计倒扣结构，所有特征的拔模角度都控制在1度以上，采用注塑工艺生产时可以直接开模，不需要额外设计抽芯结构，能大幅降低模具开发的成本；如果采用3D打印制作，不需要添加额外的支撑结构，打印完成后只需要简单打磨底部就能直接使用，后处理成本极低。

　　外形尺寸与安装边界方面，底座最大直径控制在28mm，这个尺寸适配目前主流的国际象棋棋盘格尺寸（标准棋盘单格边长为50-55mm），放置在棋盘格中心时不会超出格子边界，也不会因为尺寸过小显得不协调；总高度控制在85mm，符合国际象棋兵棋的常规尺寸比例，和同套装的其他棋子（王、后、车、马、象）形成合理的高度差，保证整套棋子摆放时的视觉协调性。底部接触面设计为完整的平面，平面度公差控制在0.1mm以内，不管是放置在木质棋盘、玻璃棋盘还是石材棋盘上，都能保证完全贴合，不会出现晃动的情况。棋子整体为实心结构，根据选用材质的不同，单枚重量可以控制在30g-120g之间，既不会因为过轻导致移动时容易错位，也不会因为过重导致长时间下棋挪动棋子时产生疲累感。需要注意的是，在实际加工时，顶部球形的圆度公差要控制在0.15mm以内，避免出现肉眼可见的椭圆变形，影响整体的美观度；底座的各道环形凸台要保证同轴度，所有凸台的中心轴线与棋子整体中心轴线的同轴度公差控制在0.1mm以内，防止出现凸台偏心的情况，影响成品的精致感。
