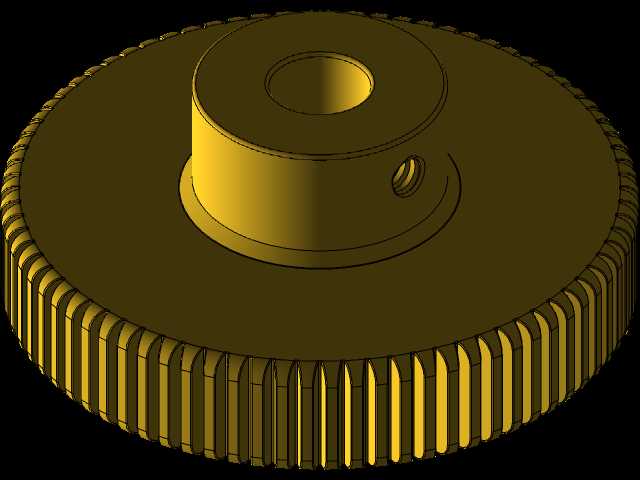

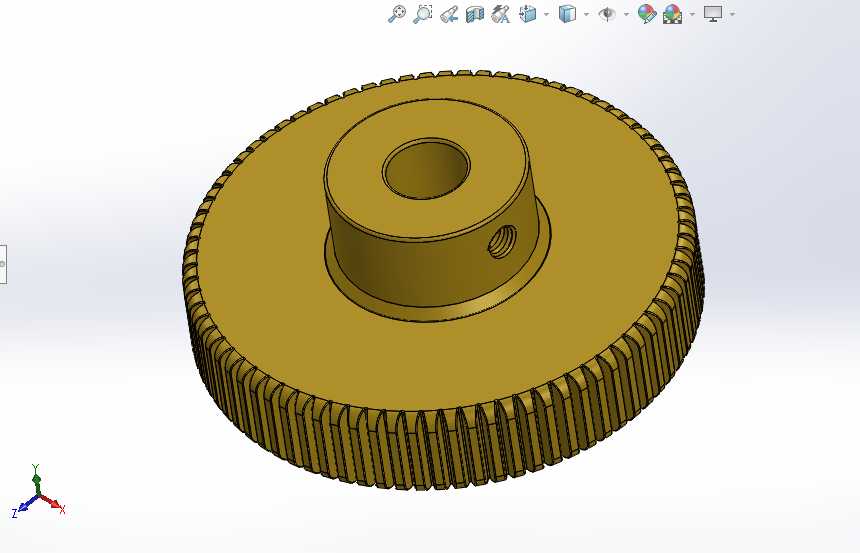

带齿纹防滑结构的设备调节旋钮

　　这类带周向齿纹的调节旋钮，常被用在工业操作台、小型试验设备、机床辅助调节单元、仪器仪表的参数调节工位上，和普通光面旋钮不同，外周的细密齿纹是针对戴劳保手套操作的场景做的适配——车间操作人员佩戴浸胶手套、帆布手套调节参数时，光面旋钮很容易出现打滑拧不动的情况，齿纹的棱边刚好能和手套表面的防滑纹理形成咬合，哪怕手上沾了少量切削液、设备润滑油，也能稳定传递扭转力，不会出现操作滑脱的问题。

　　从结构设计逻辑来看，这个旋钮采用了同轴台阶式的布局，中心的通孔是用来穿装调节轴的，侧壁上的径向螺纹孔是紧定螺钉的安装位，安装时不需要做复杂的轴端卡扣、键槽配合，只要把旋钮套在对应直径的调节轴上，拧紧紧定螺钉就能完成固定，后期维护更换的时候，只要松开紧定螺钉就能直接拔下旋钮，不需要拆解周边的面板、防护结构，对设备后期的运维十分友好。中心凸台的高度是经过匹配设计的，刚好能高出设备面板的安装面，操作时手指不会蹭到面板表面，哪怕面板上贴了标识铭牌、覆了防护膜，也不会因为旋钮和面板间隙过小磨坏标识层。

　　外周的齿纹没有采用尖锐的三角齿，而是做了小圆弧的过渡处理，这一点是考虑到裸手操作的触感——如果齿尖过于锋利，操作人员频繁调节的时候很容易磨破指腹，圆弧过渡的齿棱既能保证足够的摩擦力，又不会对操作人员的手部造成划伤，符合机械操作件的安全设计要求。齿纹的排布是沿整个圆周均匀分布的，不管旋钮转到哪个角度，手指搭上去都能接触到足够的咬合齿，不需要刻意找握持位置，调节操作的连贯性更好。

　　安装边界上，这类旋钮的外径尺寸通常适配单指或双指捏合操作的范围，不会做得过大占用面板的安装空间，面板上只需要开出对应中心轴直径的过孔，不需要做额外的沉台、卡槽加工，对安装面板的加工精度要求很低，哪怕是薄钢板、亚克力面板、绝缘电木板都能适配安装。中心的通孔公差一般取H7级的间隙配合，既能保证和调节轴的同轴度，不会出现旋钮偏心晃荡的问题，又不会因为配合过紧导致安装困难。侧壁的紧定螺钉孔通常采用M3或M4的标准螺纹，对应的紧定螺钉是通用标准件，现场维护时不需要找特殊规格的紧固件，随便一个设备备件盒里都能找到替换件。

　　实际使用场景里，这类旋钮除了常规的参数调节，还能承担位置锁定的功能——当设备的调节轴带轴向定位槽时，紧定螺钉的端头可以卡在定位槽里，既能传递扭矩带动轴转动，又能防止旋钮受振动从轴上松脱，哪怕是在有持续振动的冲压设备、振动试验台旁边使用，也不会出现旋钮移位、脱落的问题。和塑料旋钮相比，金属材质的这类旋钮耐温范围更广，在设备周边有较高散热温度、或者需要在低温环境下使用的场景里，不会出现材质老化变脆、开裂的问题，使用寿命更长，也不会因为接触少量有机溶剂、车间常用的清洗剂出现表面腐蚀、纹理剥落的情况。

　　设计这类旋钮的时候，还要考虑动平衡的问题，因为整个零件是回转体结构，周向的齿纹均匀分布，凸台和外圆的同轴度控制在0.05mm以内，高速转动调节的时候不会出现偏心抖动，不会带动调节轴产生额外的径向负载，能有效延长调节轴端电位器、调节阀的使用寿命。底部和面板接触的端面做了平面度处理，安装后旋钮和面板之间的间隙均匀，不会出现一侧贴死一侧翘起的情况，转动的时候不会和面板产生摩擦阻力，调节手感顺滑，没有卡顿、蹭边的问题。
