桶类制品注塑成型模具核心型腔结构

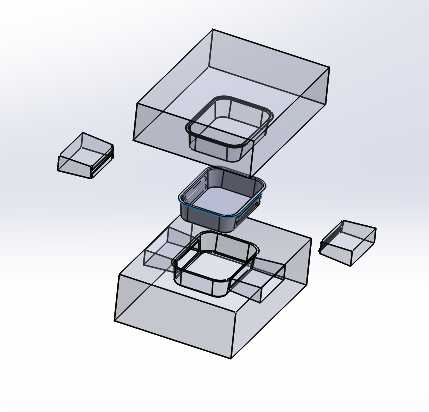

　　这套型腔型芯结构对应薄壁桶类制品的注塑成型工序，在日用包装、食品盛装类塑料制品的量产环节中，这类模腔结构直接决定成品的壁厚均匀度、外观面光洁度以及成型周期长短。日常接触到的密封收纳桶、食品级包装桶、工业用小型储料桶的注塑生产，都依赖这类精准配合的型腔型芯组件完成充模、保压、冷却的全流程。从结构拆分状态能看到，整套成型组件分为定模型腔、动模型芯两个核心部分，侧向还设置了对应桶身侧部凹槽结构的抽芯滑块，避免成型后开模时出现结构干涉拉伤成品的问题。设计这套结构时，首先要匹配注塑机的最大模厚、最小模厚安装参数，型腔的整体外形尺寸需要适配所选注塑机的拉杆间距，保证模具可以顺利吊装进入设备装夹区域，浇口位置的选择要结合桶类制品的外观要求，

　　采用侧浇口进胶的方式可以让熔融塑料从桶身侧壁均匀填充型腔，避免在桶底或桶口位置留下明显浇口痕迹影响成品外观。型芯部分的冷却水道布局需要沿着桶身的轮廓走向排布，保证成型过程中型芯各个区域的温度差控制在五摄氏度以内，避免因冷却不均导致成品出现收缩凹陷、翘曲变形的问题，尤其是桶口的止口配合位置，尺寸精度要求控制在零点零二毫米公差范围内，冷却不均很容易导致止口尺寸超差，后续桶盖无法正常旋合密封。型腔侧的表面粗糙度需要达到镜面级要求，对应桶身的外表面，日常使用中桶类制品的外表面多为直面或微弧面，不允许出现熔接痕、缩印、飞边等缺陷，因此型腔的分型面贴合精度需要控制在零点零一毫米以内，合模时不会出现溢料飞边的问题。

　　侧向抽芯滑块的行程设计需要略大于桶身侧部凹槽的深度，开模时滑块先完成抽芯动作，再推出成品，避免抽芯过程中刮伤桶身侧部的结构，滑块的导向采用斜导柱驱动结构，配合淬火处理的导向压板，保证连续量产过程中抽芯动作的稳定性，不会出现滑块卡滞、错位的问题。整套结构的推出机构采用推板推出方式，受力均匀分布在桶口的整个端面，避免单点顶出导致成品出现顶白、顶穿的缺陷，推板的运动行程需要结合成品的脱模斜度计算，保证成品可以完全脱离型芯表面后再掉落。在实际量产场景中，这类桶类制品的成型周期通常控制在二十秒到三十秒之间，型腔型芯的冷却效率直接决定周期长短，设计时水道距离型腔壁的距离保持在十五到二十毫米，水道直径根据模具整体尺寸选择八到十二毫米，

　　保证冷却水可以快速带走充模过程中带入的热量。另外，型腔与型芯的合模定位采用锥面定位结构，相比普通导柱定位精度更高，可以承受注塑过程中较大的侧向涨模力，避免长期生产后出现分型面错位导致成品壁厚不均的问题。桶身的脱模斜度设置在一度到一度半之间，既可以保证顺利脱模，也不会因为斜度过大导致成品上下端壁厚差超出设计要求，对于有密封要求的桶类制品，型芯上对应桶口螺纹的位置需要做专门的防滑牙处理，保证螺纹成型饱满，旋合时不会出现滑牙问题。
