野外射击训练用摆动式金属松鼠靶结构

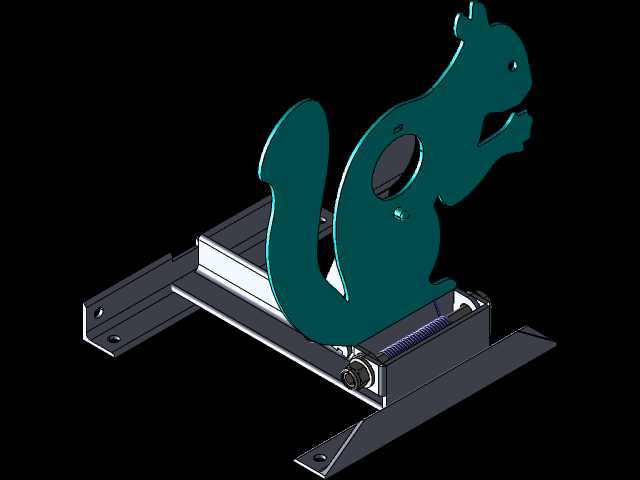

　　这套摆动式金属松鼠靶主要应用于民用射击训练场、户外战术演练场地的实弹射击训练场景，替代传统固定靶标，通过靶体的无规则摆动模拟野外小型目标的动态活动状态，帮助射击练习者提升对移动目标的预判、瞄准与击发反应能力，相比静态靶标更贴近实际狩猎、战术射击的真实目标状态。从功能实现逻辑来看，整套结构分为底部安装基座、连杆传动组件、仿生松鼠靶体三个核心部分，底部基座采用折弯钢板焊接成型，预留了四个螺栓安装孔，可直接固定在木质靶台、混凝土基座或者预制的金属支架上，安装时需要保证基座上平面的水平度误差不超过1.5mm，避免连杆传动过程中出现卡滞、摆动轨迹偏移的问题，基座整体的横向安装边界为320mm，纵向深度为110mm，

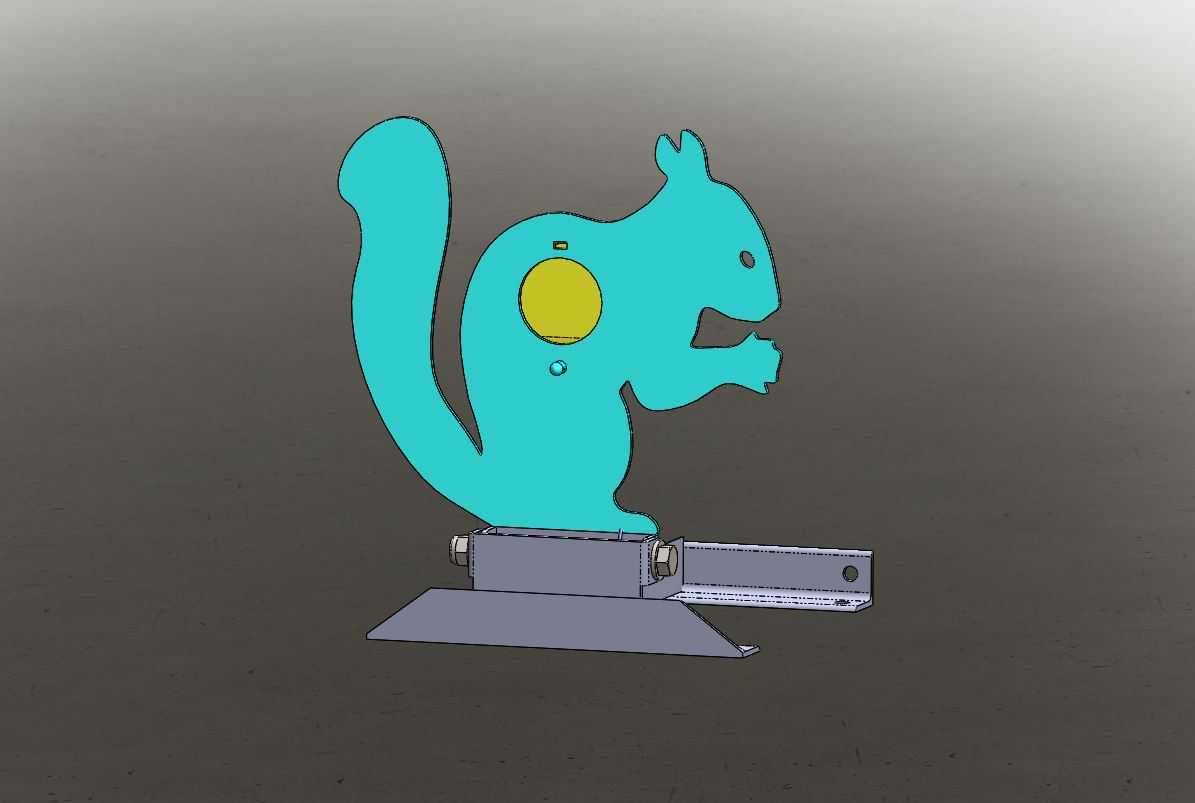

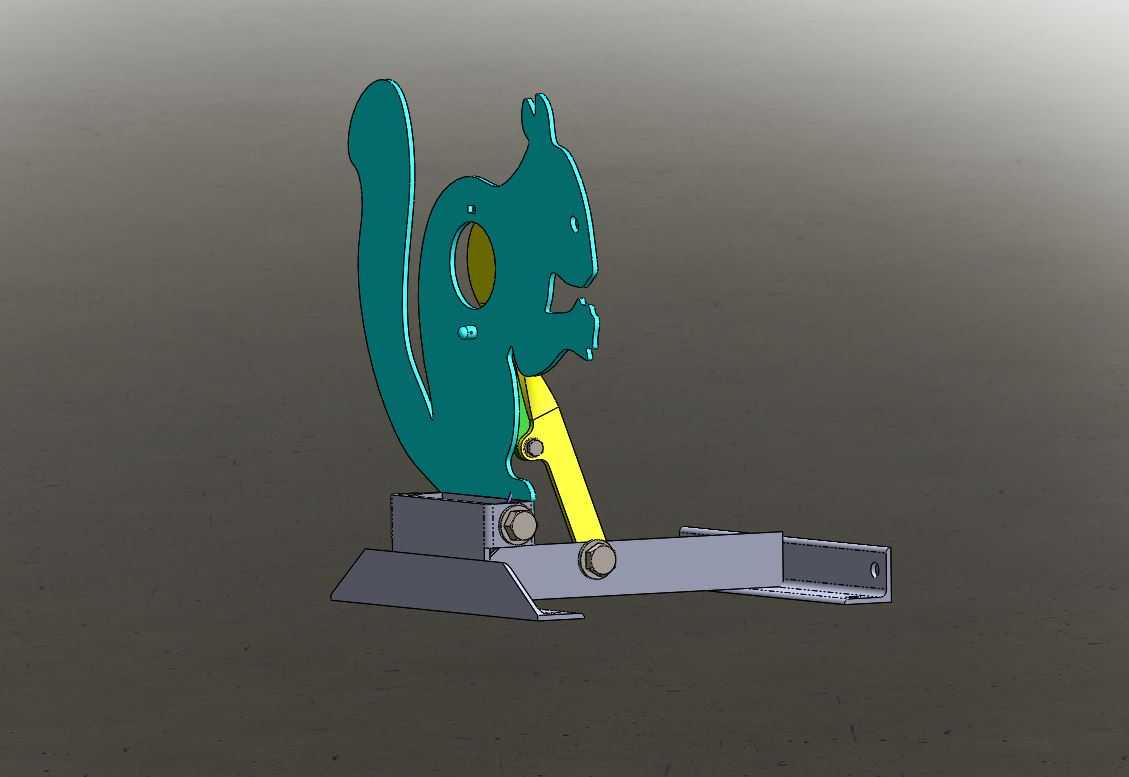

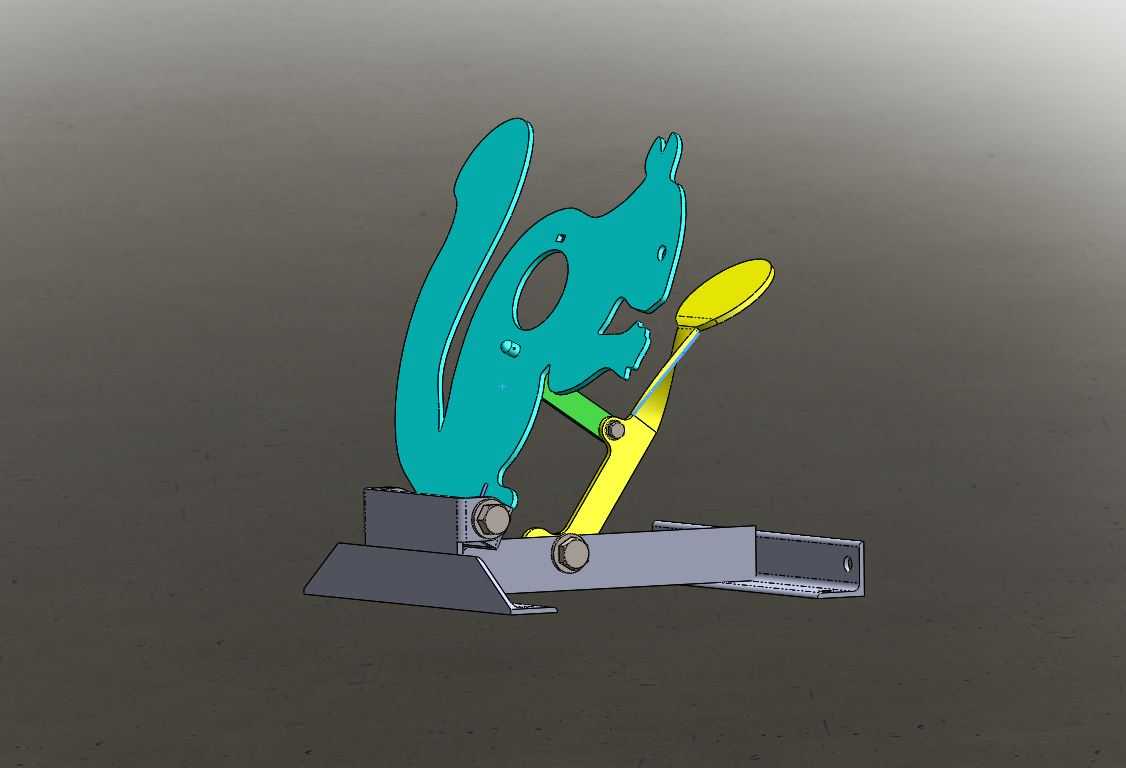

　　基座底部到靶体处于最高位时的顶端总高度为210mm，不会占用过多靶道空间，适配多数户外靶场的靶位间距要求。传动部分采用双摇杆连杆机构，其中主动摇杆与基座之间采用铜套铰接，减少反复摆动过程中的磨损，延长整套结构的免维护周期，从动摇杆与仿生松鼠靶体的下部连接点做了沉头设计，避免螺栓头部突出刮擦靶体或者影响摆动轨迹，连杆之间的铰接轴都加装了防松垫圈，能够承受实弹射击时产生的冲击波震动，不会出现轴件松脱的问题。靶体部分采用薄钢板线切割成型，轮廓完全按照松鼠的侧影轮廓加工，表面做了喷塑处理，减少弹头冲击后的变形量，同时醒目的颜色也能帮助练习者快速识别目标，靶体与连杆的连接位置做了局部加厚处理，避免该位置被弹头击中后快速损坏，

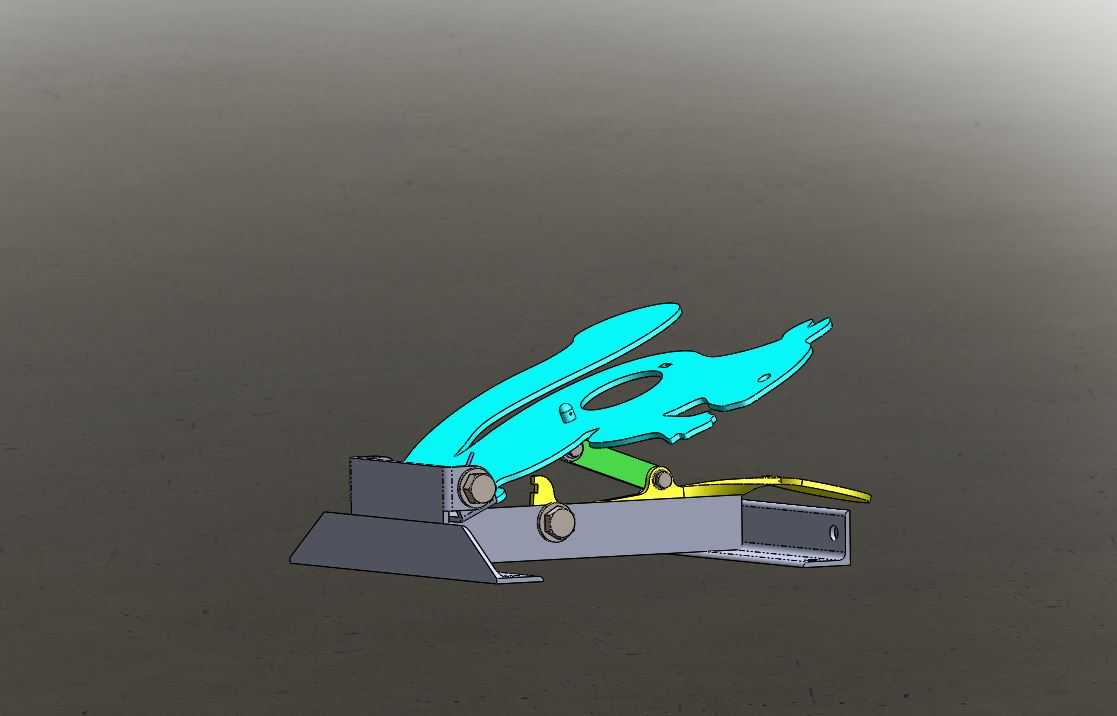

　　延长靶体的使用寿命。设计过程中特意将摆动阻尼调整到合适区间，当靶体被弹头击中或者受到外力触碰后，会沿着固定的圆弧轨迹做往复衰减摆动，摆动周期约为1.2秒，摆动幅度从初始的30度角逐步衰减到静止，既不会因为阻尼过小出现长时间快速摆动导致瞄准难度过高，也不会因为阻尼过大被击中后快速停摆失去动态训练的意义。整套结构没有采用弹簧等易损件作为复位元件，完全依靠连杆机构的重力实现复位与摆动，在户外露天环境下使用时，不需要做特殊的防锈维护，仅需要每3个月在铰接位置滴注少量润滑油即可保证动作顺畅，能够适应雨天、扬尘等不同的户外训练环境。在结构细节处理上，基座的所有外露棱边都做了R2的倒角处理，避免安装、搬运过程中划伤操作人员，

　　铰接位置的铜套与轴之间预留了0.05mm的配合间隙，即使扬尘进入铰接位置也不会出现卡滞，靶体的轮廓边缘做了钝化处理，没有锋利的毛刺，即使训练人员近距离更换靶位也不会被割伤。考虑到实弹射击的使用场景，整套结构除了靶体本身属于易损件可单独更换之外，基座与连杆组件都采用厚度3mm以上的钢板制作，能够承受跳弹的冲击，不会被常规口径的弹头击穿变形，长期使用成本更低。
