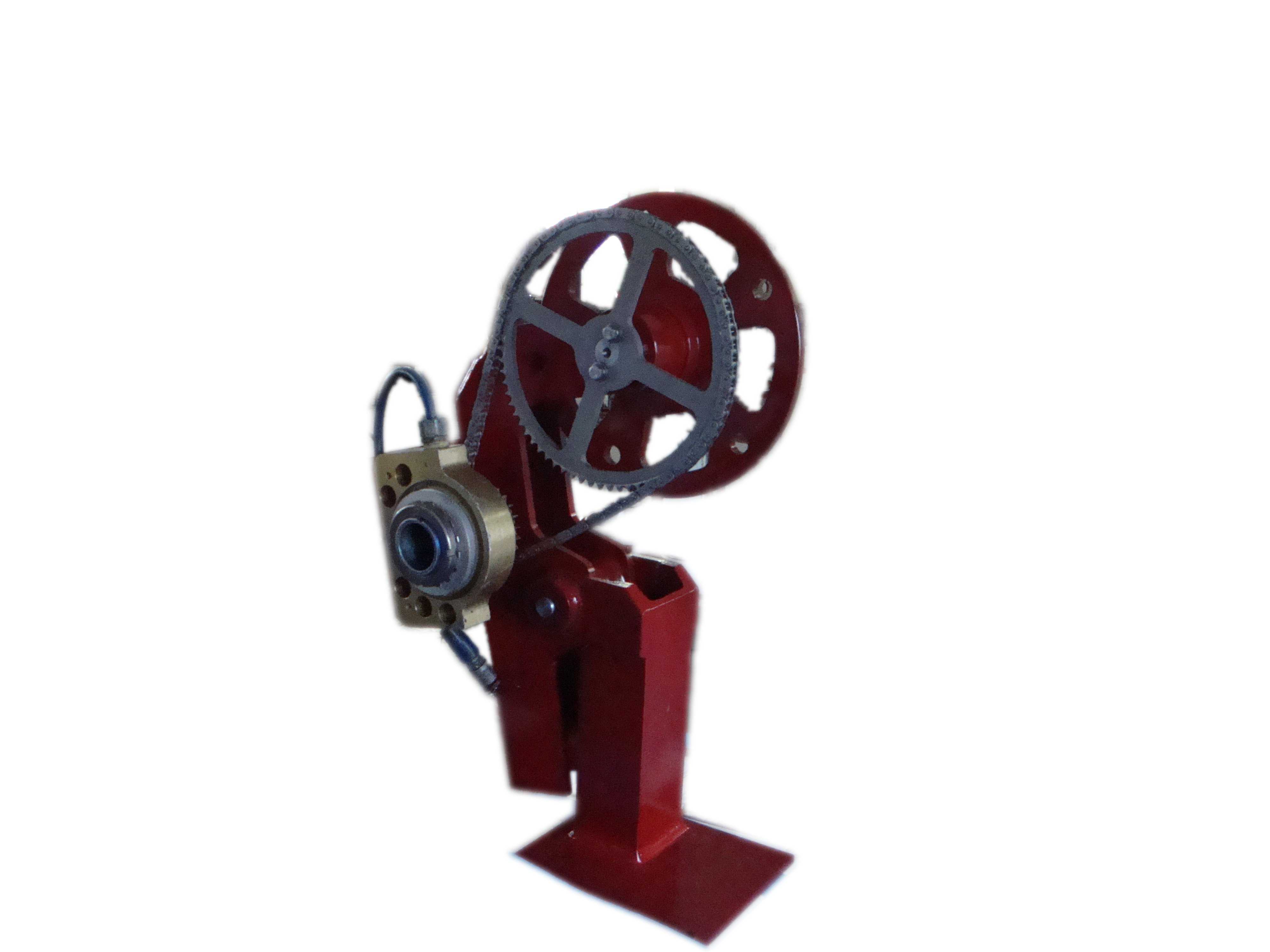

火车油钻用深度传感器安装支架结构设计

　　在铁路运维及油钻作业场景中，深度参数的精准采集直接决定钻进作业的进给精度与施工安全，这套安装支架正是为适配深度类编码器传感器的现场安装需求开发的配套结构件。从实际作业工况来看，油钻作业现场存在持续的机械振动、切削液溅射以及进给机构的往复位移，常规的传感器固定方式很容易出现传感头偏移、信号采集失准的问题，甚至会因为固定结构刚性不足导致传感器被进给机构磕碰损坏，这套支架在设计阶段就把工况适配性放在了首位。

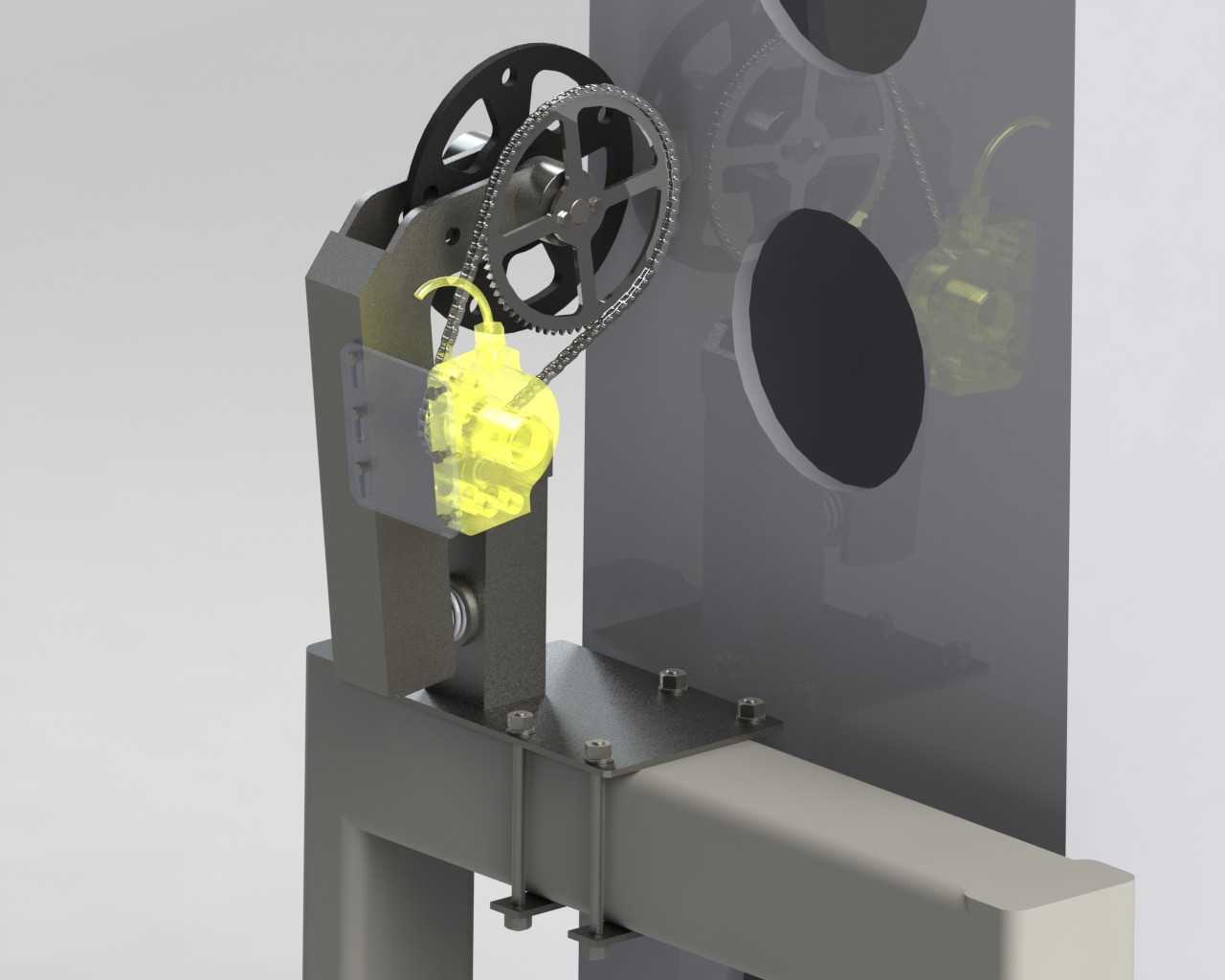

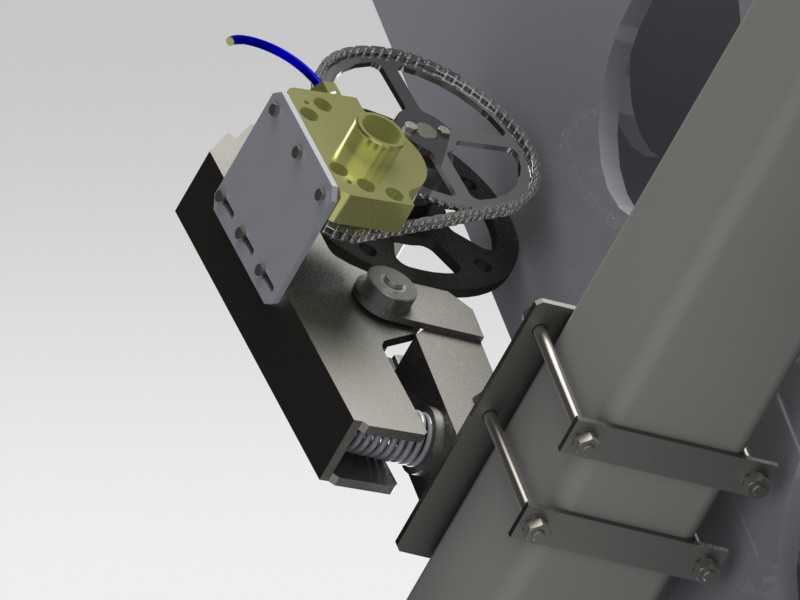

　　结构设计上，支架采用分体式组合结构，靠近传感安装端的基座采用带多组安装孔位的块状构型，既可以适配不同外径规格的编码器传感头，也能通过孔位调整实现传感头与被测传动齿轮的间隙微调，保证信号采集的距离处于传感器的最佳工作区间。和设备主梁连接的部分采用折弯钣金配合U型抱箍的固定形式，不需要在原有设备梁体上额外打孔焊接，就能快速完成支架在不同截面尺寸的型钢梁上的固定，适配现场改造类项目的快速安装需求，抱箍与梁体接触的面做了防滑压纹处理，即使在持续振动的工况下也不会出现支架滑移错位的问题。

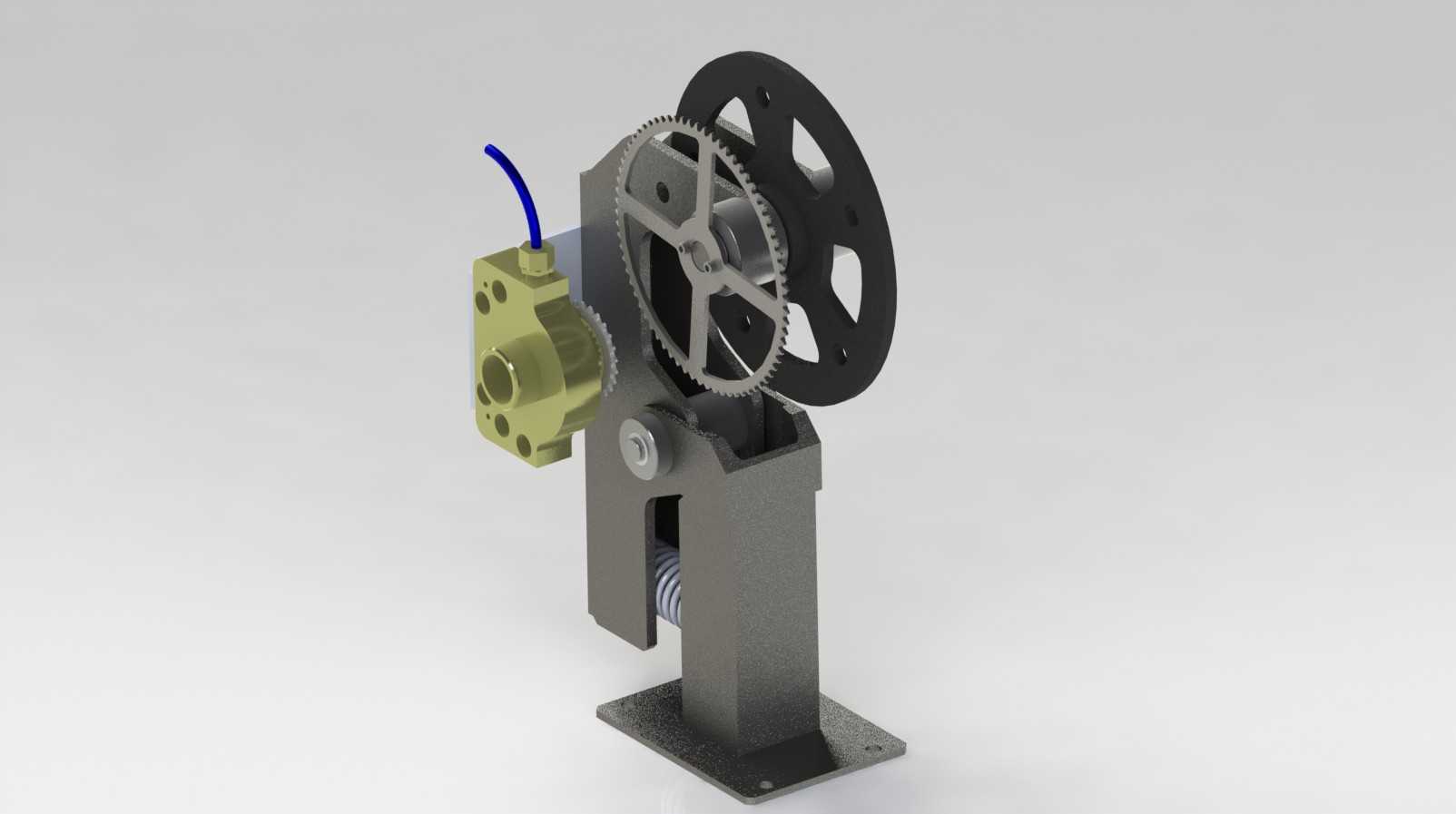

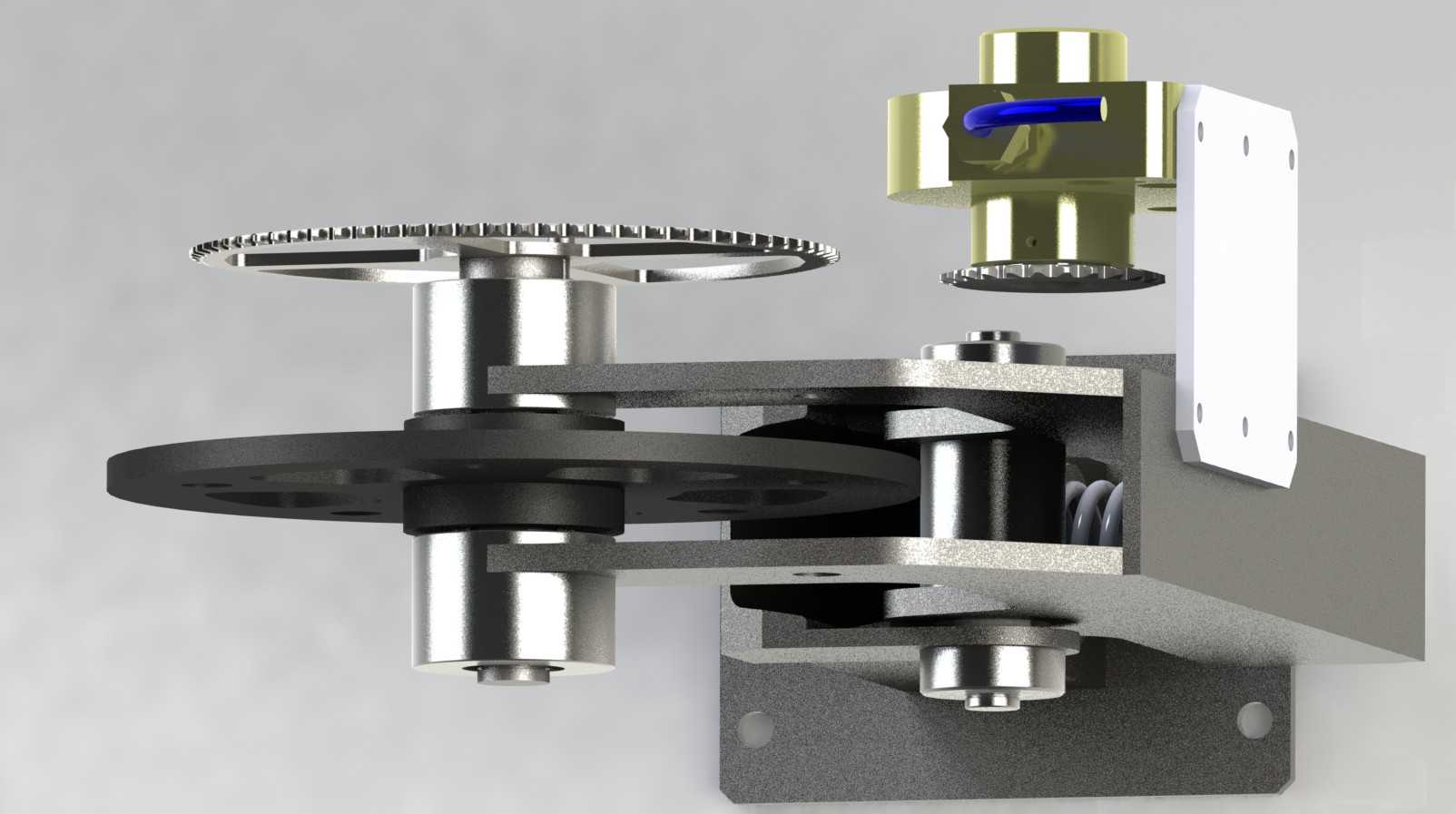

　　支架中间的连接臂采用了带加强筋的弯折构型，在控制整体重量的前提下保证了结构刚性，避免传感端因为臂体形变出现位置偏移，连接臂上预留的弹簧缓冲结构可以在进给机构出现超程位移时提供一定的退让量，防止刚性碰撞损坏传感器本体。和传感端配合的传动部分采用同步带轮传动结构，将被测轴的转动位移同步传递到编码器的输入轴端，传动比经过匹配校准，能够保证转动信号无延迟、无间隙传递，避免传动回程误差影响深度数据的采集精度。

　　从安装边界来看，支架整体的横向安装占用空间控制在较小范围内，不会和油钻设备周边的进给导轨、液压管路产生干涉，传感端的安装面和被测齿轮端面的平行度公差在设计时控制在0.1mm以内，保证带轮传动的啮合平稳性。所有外露的结构棱边都做了倒角处理，避免安装维护过程中划伤操作人员，结构件的材质选型兼顾了强度与防锈需求，能够适应油钻作业现场多油污、高湿度的使用环境，不需要频繁做防腐维护。

　　在实际应用中，这套支架不需要对原有油钻设备的主体结构做改动，只需要通过抱箍固定在进给梁的对应位置，调整好传感头与传动轮的间隙即可完成安装，相比传统的焊接式固定支架，后期更换传感器或者调整采集位置时的操作难度大幅降低，也不会因为焊接作业破坏原有设备梁体的结构强度。传动部分的同步带采用耐油污的材质，长期接触切削液和润滑油也不会出现过早老化松弛的问题，日常维护只需要定期检查带体张紧度即可，不需要复杂的保养操作。

　　针对现场可能出现的线缆拉扯问题，支架上专门预留了线缆固定卡扣的安装位，可以将传感器的引出线缆沿支架臂体规整固定，避免设备往复进给过程中线缆被周边构件勾挂拉扯，导致传感器接线松脱或者线缆破损。整个支架的装配逻辑采用模块化设计，各个组成部件都可以单独拆卸更换，要是某一部分因为意外碰撞出现损坏，不需要整体更换支架，只需要替换对应的损坏零件即可，有效降低了现场的运维成本。从结构受力的角度来看，支架的受力路径经过优化，设备运行过程中产生的振动会通过连接臂的结构传导到抱箍固定端，再分散到整个设备梁体上，不会出现应力集中导致的支架断裂问题，长期运行的结构可靠性能够满足野外油钻作业的连续施工需求。
