离心泵闭式倒泵叶轮结构设计

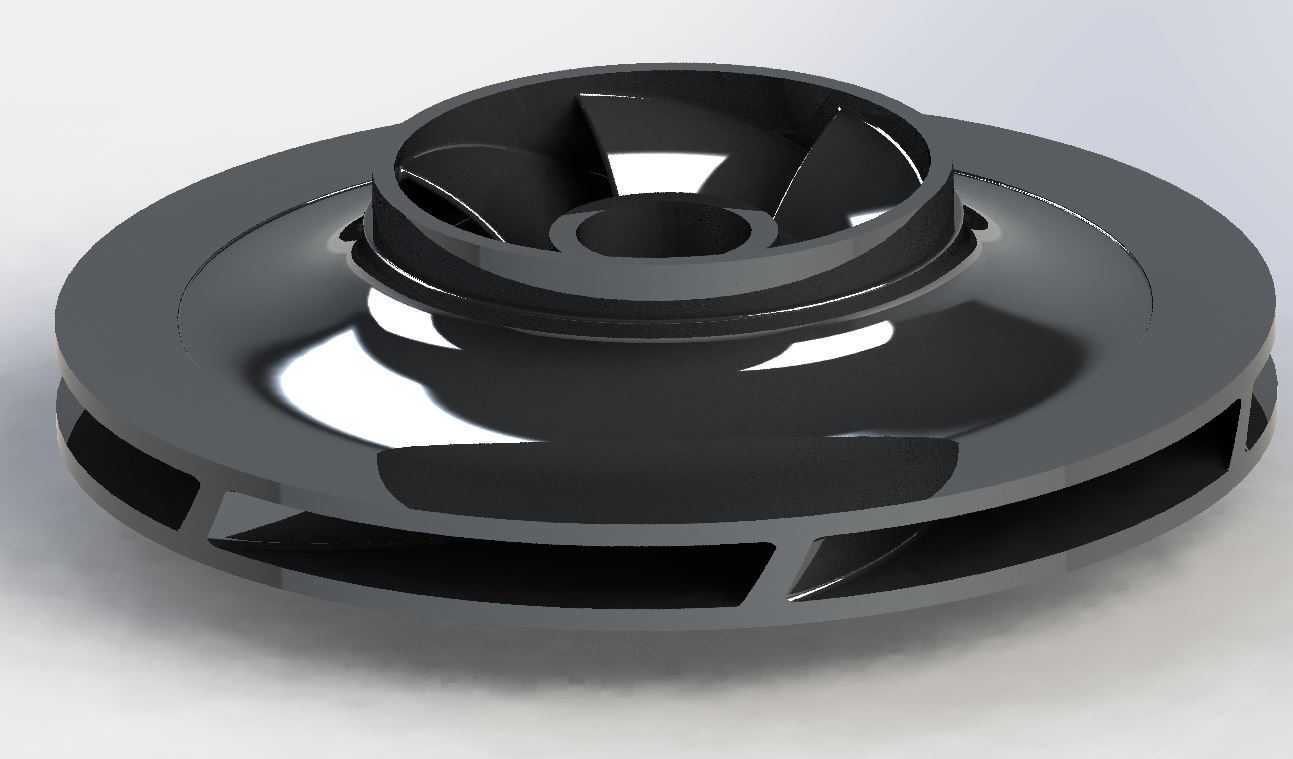

　　在流体输送系统的核心做功部件设计中，倒泵叶轮的结构合理性直接决定整泵的运行效率与汽蚀余量表现，这类叶轮多应用于单级单吸离心泵、中低压流程泵的水力端，适配清水、低浓度化工介质、循环冷却水等常规输送工况，也可经过流面涂层处理后适配轻度含颗粒的污水输送场景。从实际安装边界来看，该叶轮采用后闭式结构，中心轮毂孔与泵轴采用H7/k6过渡配合，配合段长度根据轴径匹配常规悬臂泵轴的轴伸尺寸，轮毂端面设置有轴端锁紧螺纹的避让沉台，可直接适配标准圆螺母止动垫圈的锁紧结构，无需额外加工调整垫；叶轮进口端的口环位置预留有与泵体密封环配合的径向间隙，常规设计间隙控制在0.25-0.4mm区间，既可以保证运行时的转动不剐蹭，也能尽可能减少容积损失。

　　设计过程中首先要匹配泵的比转速参数，该叶轮的叶片数设置为6片，属于中低比转速离心泵的常规叶片数选择，叶片采用后弯式扭曲型线，进口边延伸至叶轮进口靠近轮毂的位置，能够有效降低介质进入叶轮流道的冲击损失，减少进口脱流带来的汽蚀风险；叶轮的前后盖板厚度根据输送介质压力做等强度设计，后盖板侧设置有若干个平衡孔，平衡孔的通流面积取密封环间隙过流面积的5-8倍，可平衡70%-85%的轴向力，减少后端轴承组件的轴向载荷，降低轴承运行温升，延长维护周期。从流道设计来看，叶片间的过流断面从进口到出口采用平滑渐扩的型线过渡，没有突然的截面突变，能够让介质在获得能量的过程中流速变化更平缓，减少水力损失；叶轮出口的宽度根据设计流量点的轴面流速计算确定，

　　出口安放角选取22°-26°区间，兼顾泵的扬程曲线稳定性与高效区宽度，避免出现驼峰特性影响并联运行的稳定性。实际装配时，叶轮与泵轴的周向固定采用标准平键连接，键槽位置与叶片的相对角度做了错位处理，避免键槽处的应力集中与流道扰动；叶轮的外圆直径根据设计扬程的圆周速度计算确定，外圆处做了倒角处理，减少与泵体隔舌之间的动静干涉，降低泵运行时的流体诱导振动与噪声。在市政供水循环、工业冷却系统、暖通空调循环水等常规场景中，这类结构的叶轮运行转速适配1450r/min与2900r/min两档常用四级、二级电机转速，可覆盖单级扬程20m-80m区间的泵型需求；如果应用于化工流程场景，可根据介质腐蚀特性调整叶轮材质为双相不锈钢或者氟塑料衬里，

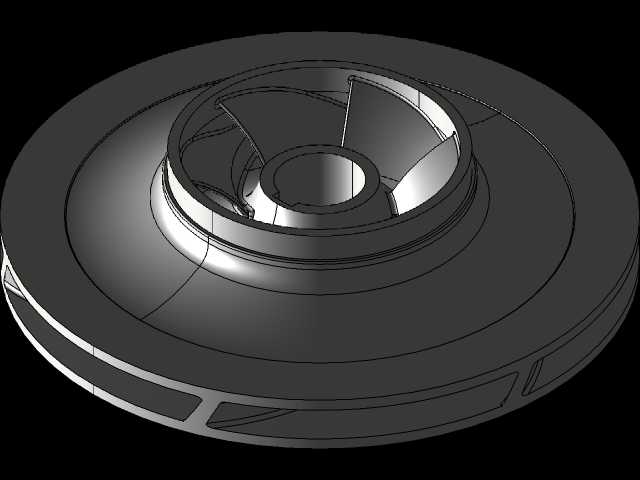

　　基础结构无需做大幅改动。建模过程中，轴面投影的型线采用多段样条曲线平滑拟合，叶片的工作面与背面分别做曲面加厚处理，前后盖板与叶片的相交位置做了R3-R5的圆角过渡，既可以减少铸造过程中的应力集中，避免铸件出现冷隔、缺肉缺陷，也能减少流道内的局部涡流损失。需要注意的是，这类叶轮做静平衡校验时，平衡精度等级需达到G6.3以上，对于转速超过2900r/min的应用场景，还需要做动平衡校验，剩余不平衡量控制在允许范围内，避免运行时出现轴系振动超标、机械密封泄漏等问题。叶轮后盖板侧的平衡孔位置均匀分布在轮毂与密封环之间的环形区域，孔口做了倒角处理，避免介质高速通过时产生局部汽蚀，损伤盖板本体。
