青铜材质立式泵叶轮铸造结构设计

　　在市政供水、工业循环水输送、农田排灌等立式泵的常规应用场景里，叶轮作为直接决定水力效率的核心过流部件，其结构设计合理性不仅影响泵组运行效率，更直接关联后续铸造生产的成品率与长期运行可靠性。这款针对铸造工艺优化的青铜立式泵叶轮结构，在建模阶段就充分考虑了青铜材质的铸造流动性、收缩率特性，从根源上减少铸造缺陷产生的可能。

　　从实际使用功能来看，该叶轮适配立式安装的泵体结构，运行时随泵轴高速旋转，通过叶片对腔体内水体做功，将原动机的机械能转化为水体的压力能与动能，实现流体的垂直输送。区别于卧式泵叶轮的受力特性，立式安装状态下叶轮除了承受流体径向作用力，还要兼顾自身重力带来的轴向载荷，因此在轮毂与轴配合的位置做了加厚处理，配合端面的定位止口，能保证与泵轴装配后的同轴度，降低运行时的偏磨风险。

　　设计过程中没有盲目追求水力模型的理论最优参数，而是结合青铜砂型铸造的工艺特点做了适配调整：叶片的曲面过渡全部采用大圆角衔接，避免锐角位置出现铸造浇不足、冷隔缺陷；叶轮上下盖板的厚度均匀性控制在合理区间，防止壁厚差过大导致铸造冷却过程中出现缩松、裂纹；轮毂位置的加工余量预留充分，既满足后续机加工的尺寸精度要求，也不会因为余量过大增加材料成本与加工工时。

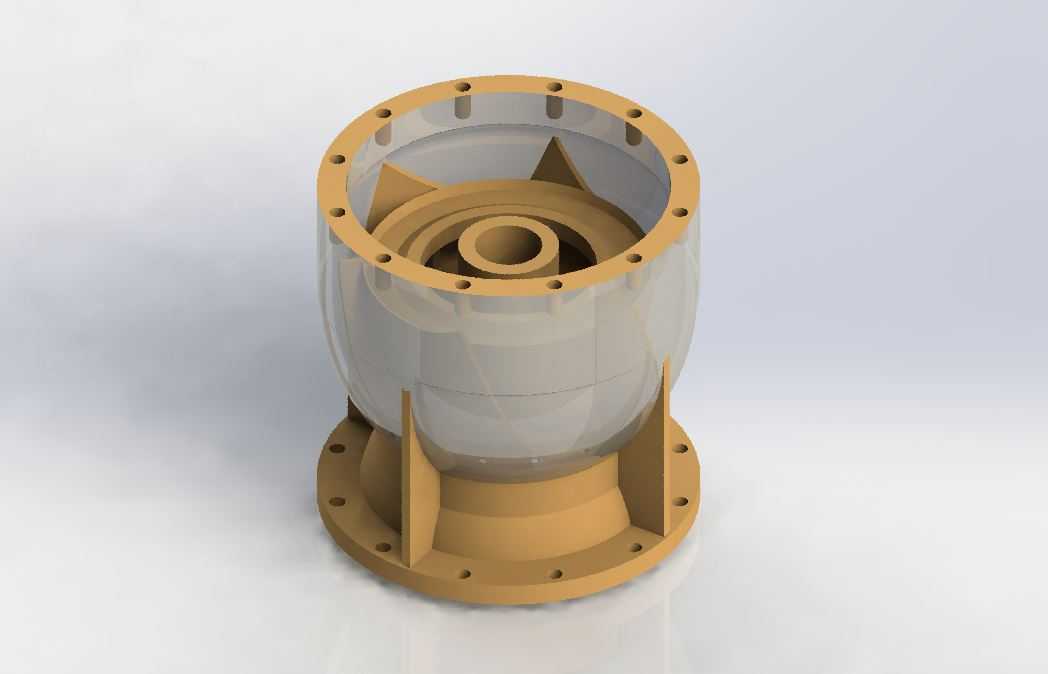

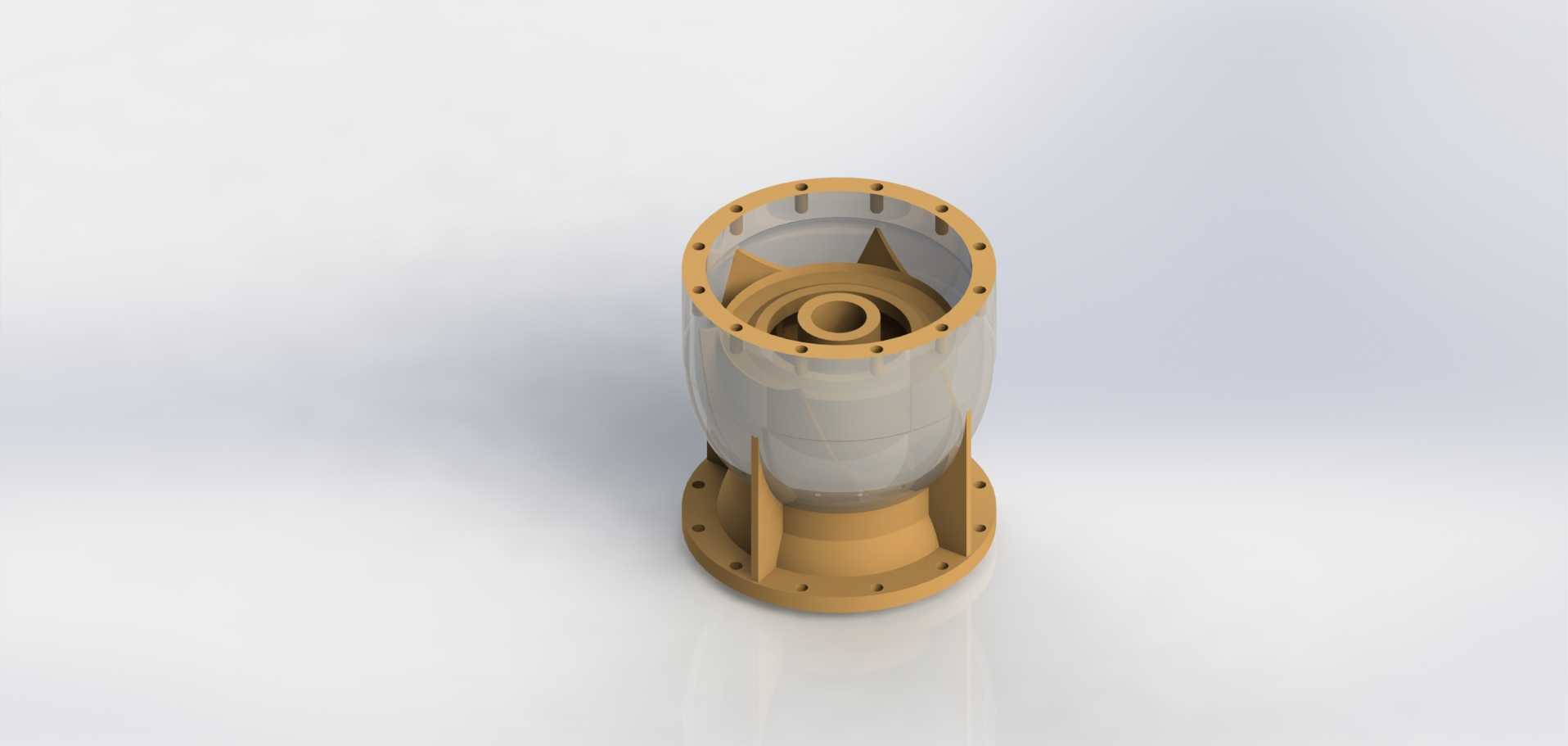

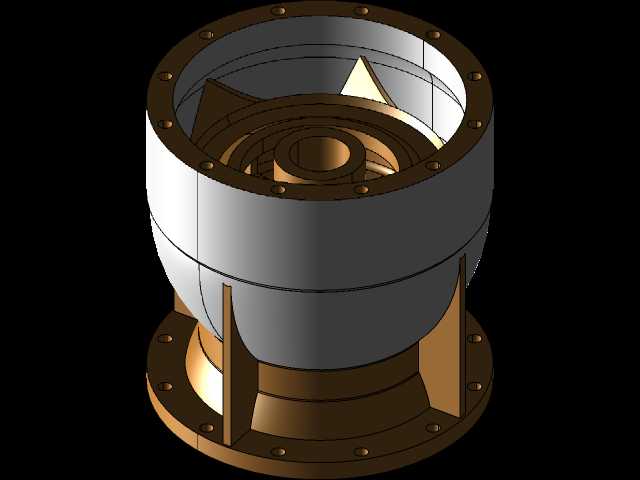

　　从安装边界来看，该叶轮上端与泵体的导流腔配合，外圈的法兰边通过周向均布的螺栓孔与泵壳中段定位连接，下端的支撑底座带加强筋结构，能够承受叶轮自重与运行时的流体冲击，加强筋的布置方向顺着流体流出的方向设置，避免对出水流道造成不必要的扰流，减少水力损失。上下法兰的螺栓孔位置度在建模阶段就做了公差匹配，保证与泵体其他部件装配时无需额外修配就能顺利合装。

　　结构细节上，叶轮的进水口位于中心位置，采用渐扩式的流道设计，让水体进入叶轮时的流速变化更平缓，降低进水侧的汽蚀风险；叶片的出口角经过反复校核，适配常用的立式泵工况点，避免在额定流量区间出现驼峰特性，保证泵组运行的稳定性。考虑到青铜材质的耐磨特性，该叶轮也可适配含少量泥沙的水体输送场景，流道表面的粗糙度要求在建模时就做了预设，铸造后经简单打磨就能达到水力面的粗糙度要求，减少后续精整的工作量。

　　不同于纯理论建模的水力模型，这个结构在设计时同步考虑了铸造生产的起模斜度，所有垂直于分型面的壁面都预留了符合工艺要求的斜度，不需要工艺人员二次调整就能直接用于模具制作；流道内部的芯头定位结构也做了同步设计，保证砂芯装配时的定位精度，避免出现叶片壁厚不均的问题。对于长期运行可能出现的磨损问题，叶轮的叶片厚度在满足强度要求的前提下预留了磨损裕量，能有效延长部件的更换周期，降低设备运维成本。
