带显示操作按键的导轨式可编程控制继电器

　　在民用建筑暖通配套、小型工业工位控制、农业大棚环境调控这类分布式控制场景里，这类集成显示与操作按键的可编程继电器，是替代传统分立继电器组、小型简易PLC的高适配方案，不需要额外配置手持编程器或者外接显示终端，就能完成本地参数调整、运行状态查看、手动强制输出这类现场操作，大幅降低现场调试的设备携带要求与接线复杂度。

　　从设备实际用途来看，它可以直接对接现场的温湿度传感器、压差开关、液位开关这类输入信号，内置逻辑程序直接驱动通风机启停、电加热通断、循环泵变频信号、电磁阀切换这类执行机构，单台设备就能覆盖单台空调机组、单个养殖栏舍、一套小型换热机组的全部控制需求，不需要额外搭配扩展模块，对于点位密度不高、控制逻辑不算极端复杂的场景，能大幅压缩控制箱内的元件占用空间，减少柜内接线的故障点。

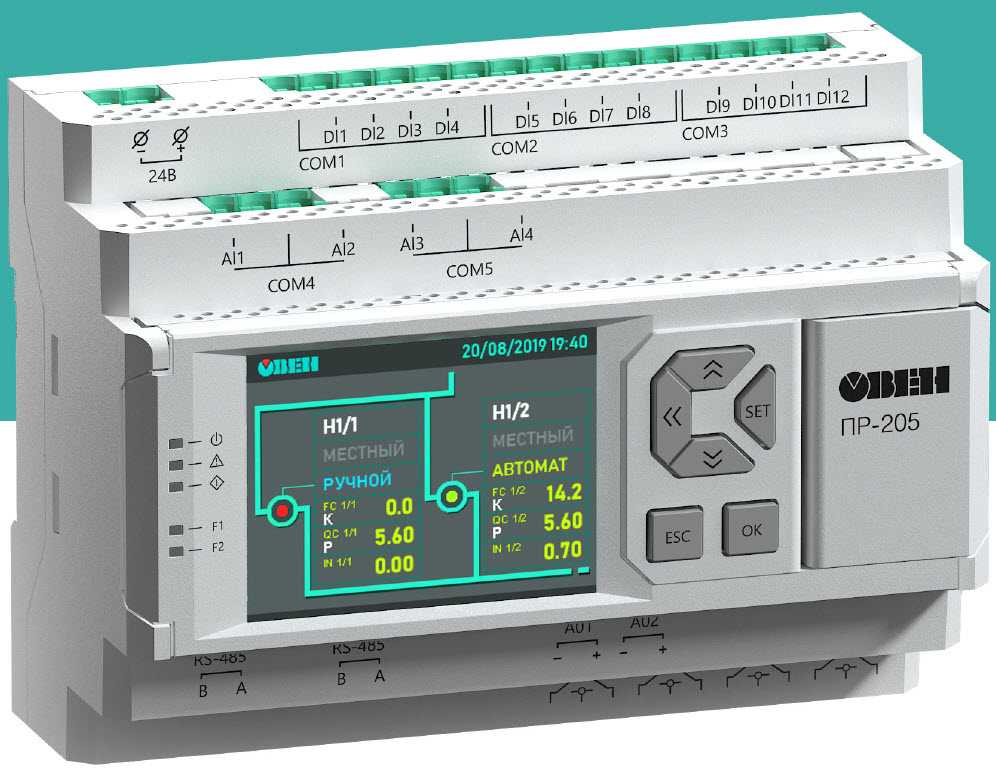

　　产品功能特性上，它的数字量输入通道做了高密度排布，上侧的接线端子按COM口分组，每一组公共端对应4路数字量输入，支持干接点、NPN型传感器信号直接接入，不需要额外外接转换端子；下侧排布的模拟量输入通道可以直接接入PT1000温度信号、0-10V电压型传感器信号，省去了外接信号变送器的成本。正面的点阵液晶显示屏可以分屏显示两路控制回路的实时参数，包括当前测量值、设定阈值、输出状态、运行模式，屏幕旁的方向按键、SET设置键、ESC返回键、OK确认键做了凸起式按键设计，戴劳保手套也能完成操作，避免现场操作需要脱手套的不便。设备自带两路RS485通讯接口，支持标准Modbus协议，可以接入楼宇自控系统或者厂区SCADA系统做远程数据采集与参数下发，不需要额外加装通讯模块。

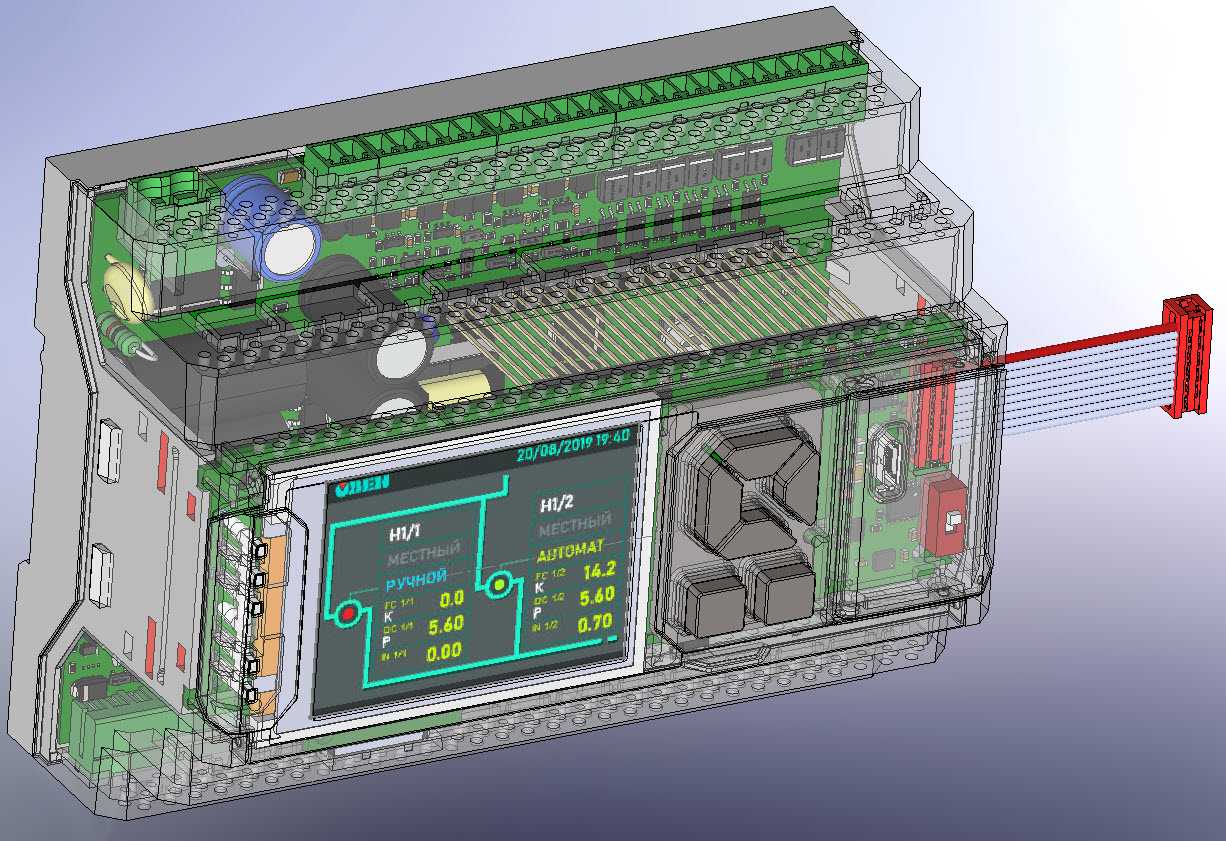

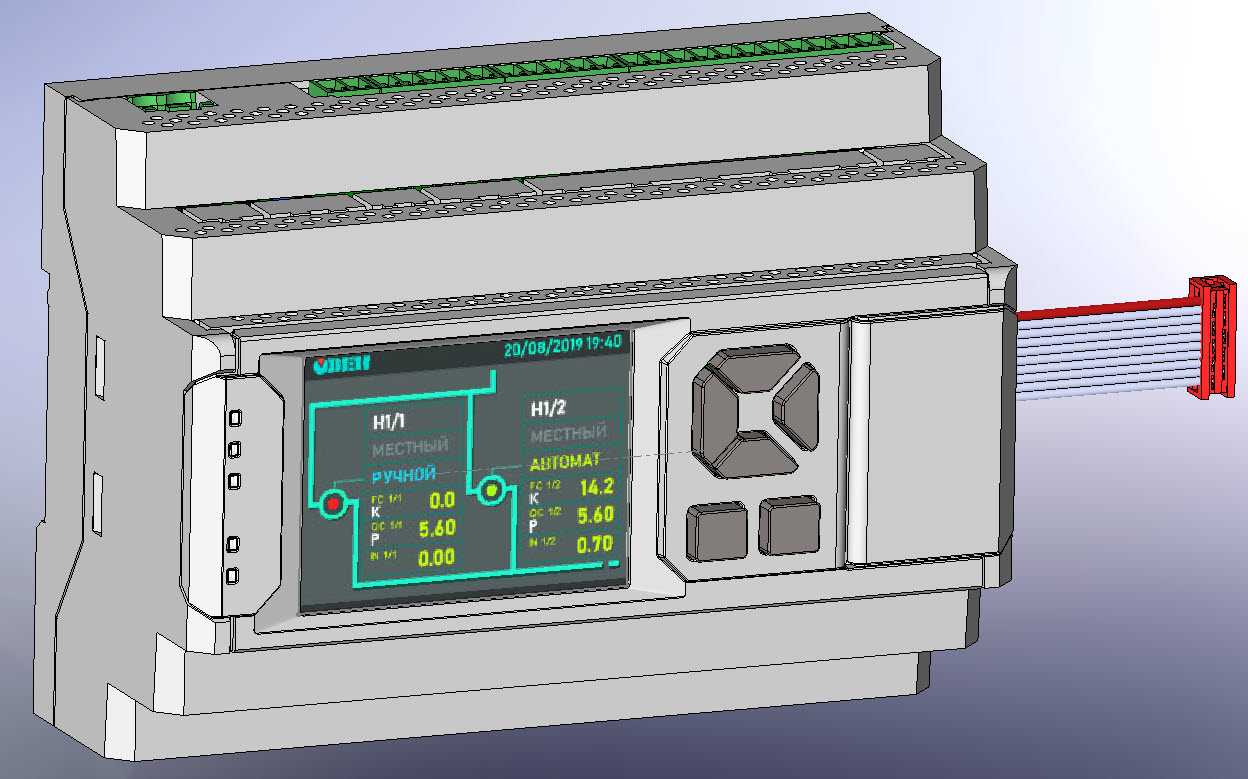

　　做这款产品的三维建模时，首先要明确DIN导轨安装的核心边界约束，设备背部的导轨卡扣结构要严格匹配标准35mmDIN导轨的尺寸，卡扣的弹性让位空间要预留足够，保证安装时可以直接卡入导轨、拆卸时用螺丝刀撬动卡扣就能快速取下，不会出现卡滞或者安装后松动的问题。外壳的整体宽度要匹配端子排布的密度，上下两排接线端子的间距要留够压线操作的空间，保证接线时螺丝刀不会碰到相邻端子造成短路，端子的螺丝孔深度要匹配常用的针式、叉式冷压端子的插入深度，避免压线不牢。正面屏幕的视窗做了轻微的内凹设计，避免运输或者安装过程中硬物刮花屏幕表面，按键的行程要做的清晰明确，建模时要还原按键与面板之间的间隙，保证装配后按键不会卡滞。设备侧面的散热槽排布要顺着空气对流的方向，在设备宽度受限的前提下，保证内部电路板工作时的热量可以顺利散出，不会因为长时间工作导致内部元件过热降额。

　　外形尺寸上，这款设备属于标准DIN导轨安装的模块化产品，整体高度与同系列的断路器、端子排保持一致，安装后柜内的走线槽可以贴着设备上下侧排布，不会出现尺寸突出导致柜门无法关闭的问题。设备的接线端子标识采用激光蚀刻的凹槽设计，建模时要还原标识的位置与字符大小，保证现场接线时可以快速识别端子功能，不会接错线。正面的状态指示灯除了屏幕内的显示，还在屏幕左侧设置了电源、运行、故障、两路输出的实体指示灯，即使屏幕因为低温或者故障无法显示，也能通过指示灯快速判断设备的基本运行状态，方便现场故障排查。

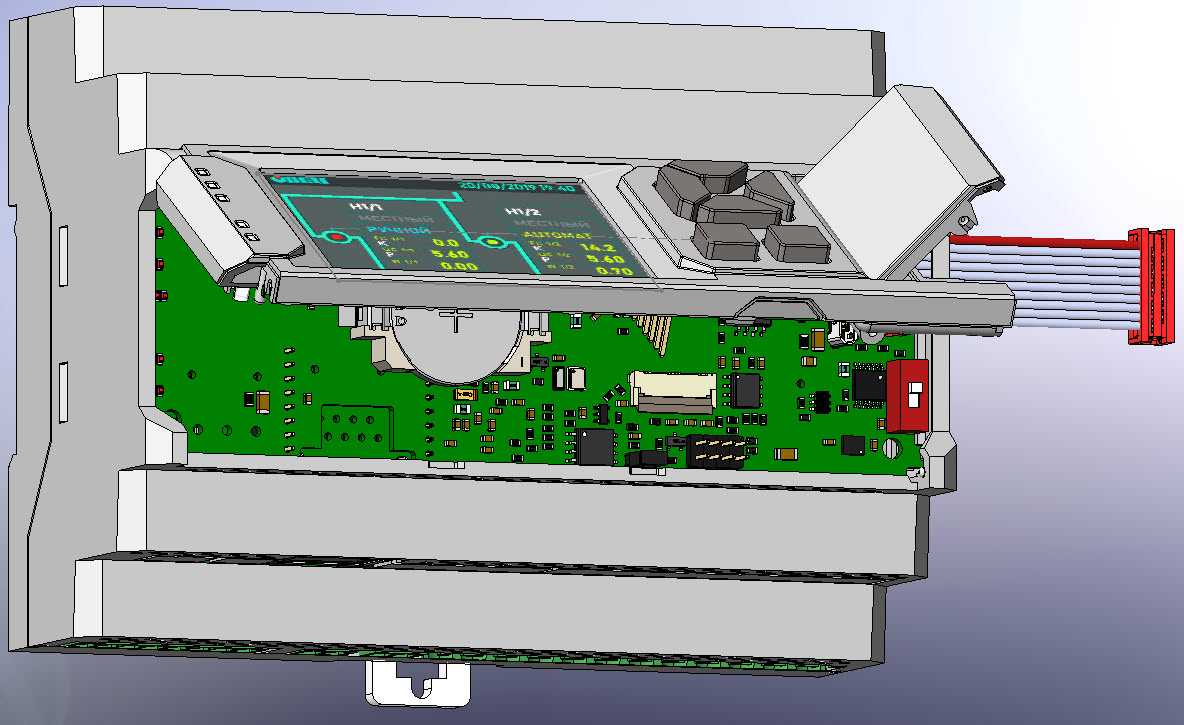

　　在结构设计的细节上，设备上下外壳的卡扣配合位置做了隐藏式设计，外部看不到明显的拼接缝隙，既可以提升防护等级，避免柜内的灰尘、凝露进入设备内部，也能让整体外观更整洁。设备的输出触点采用继电器隔离输出，每一路输出的触点容量可以直接驱动小功率的接触器或者电磁阀，不需要额外加装中间继电器，进一步节省柜内空间。在建模过程中，要注意还原设备的所有安装细节，包括背部导轨卡扣的弹性结构、端子的压线片结构、按键的限位结构，保证导出的模型可以直接用于控制箱的布局设计、干涉检查，避免实际装配时出现元件碰撞、接线空间不足的问题。对于做电气柜布局设计的工程师来说，这类精准的三维模型可以直接导入到电气设计软件中，提前排布柜内元件位置，核算走线长度，预留操作维护空间，大幅减少现场装配时的整改工作量。
