铅熔炼工序用750公斤承料转运铅模

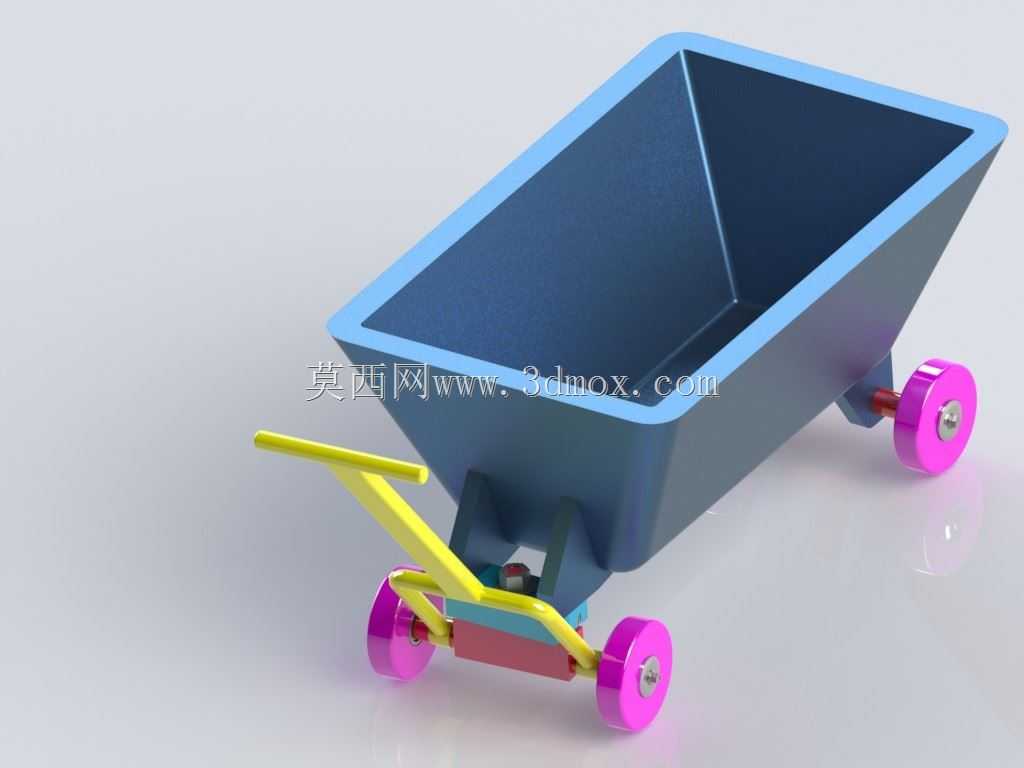

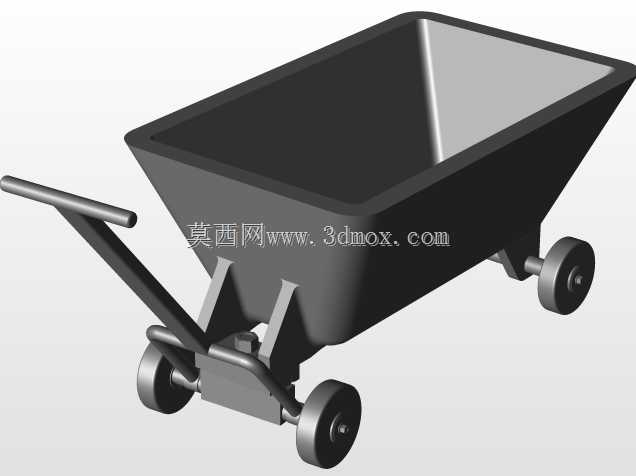

　　在有色冶金铅冶炼的生产环节里，熔融铅液从熔炼炉出料口导出后的承接、短距离转运作业，一直是现场工装设计需要重点考量的环节，这款750公斤容量的铅模，就是针对该工况开发的专用承料工装。不同于常规散料转运的斗类结构，该铅模的斗体采用上宽下窄的倒梯形锥腔设计，内壁做了连续的平滑过渡处理，没有直角积料死角，一方面是为了适配熔融铅液倾倒时的流体走向，减少金属液对斗壁的冲刷冲击，另一方面也方便凝固后的铅锭顺利脱模，不会出现边角卡滞的情况。斗体上沿做了一圈加厚的翻边结构，这个结构并非冗余设计，在实际使用中，翻边既可以提升斗口的抗形变能力，避免长期受高温金属液烘烤、以及转运过程中磕碰导致的斗口变形，同时也能作为吊装、倾翻作业的受力点位，方便配套现场的倾转机构完成倒料动作。

　　行走部分采用了前后两组宽幅脚轮的布局，后轮为定向承重轮，前轮搭配转向结构，配合后部延伸出的一体式推拉杆，能够在车间平整的硬化路面上完成灵活转向，推拉杆的握持高度做了适配人体操作的优化，作业人员推行时不需要过度弯腰，降低长时间转运操作的疲劳感。脚轮的轮体采用耐高温的硬质材质制作，能够耐受熔融铅作业场景下的地面辐射高温，不会因为长期接触高温地面出现轮体软化、变形的问题，轮轴位置做了防尘密封结构，避免车间内的金属粉尘、矿渣颗粒进入轴承部位造成卡滞，减少日常维护的频次。

　　从设计边界来看，该铅模的额定承料重量为750公斤，斗腔的有效容积是按照熔融铅液的密度计算得出，预留了10%左右的安全余量，避免转运过程中金属液溢出造成安全隐患。斗体的壁厚设计做了梯度优化，斗底位置因为长期承受金属液的直接冲刷、以及静置承重，壁厚比侧壁厚30%左右，侧壁从下到上做了逐步减薄的处理，在保证结构强度满足高温承重需求的前提下，尽可能降低工装自身的重量，减少推行转运时的阻力。推拉杆和斗体的连接位置做了加强筋结构，因为在倾翻倒料的时候，这个位置会承受较大的扭矩，加强筋可以避免连接处出现焊缝开裂、结构断裂的问题。

　　在实际应用场景中，这款铅模除了承接熔炼炉放出的熔融铅液之外，也可以配合车间的冷却工位，完成铅液的静置冷却、凝固成型，待铅液完全凝固后，操作倾翻机构就可以把成型的铅锭从斗体内倒出，直接转入下一道工序，不需要额外的脱模工装，大幅缩短了铅冶炼环节的出料转运流程。斗体的外壁没有多余的凸起结构，日常清理的时候只需要简单刮除表面附着的铅渣、氧化层就可以，维护难度很低。考虑到冶金车间的作业环境，整个铅模的结构没有复杂的传动、连接部件，所有受力部位都采用一体式焊接结构，抗冲击性能更强，即使在作业过程中出现轻微的磕碰，也不会出现部件脱落、结构失效的问题，能够适应冶炼车间高粉尘、高温、高负荷的连续作业需求。

　　设计过程中也充分考虑了不同车间的适配性，这款铅模的整体外形尺寸控制在常规车间通道的通行宽度范围内，不需要对现有车间的通道、工位门径做改造就可以直接投入使用，脚轮的安装位置也做了通用化设计，如果后期出现轮体磨损，只需要更换同规格的标准脚轮就可以，不需要定制专用配件，降低了后期的运维成本。斗腔的内壁光滑度做了针对性处理，高温金属液接触内壁的时候不会出现粘黏的情况，每次倒料后残留的铅渣量非常少，减少了金属物料的浪费，也降低了清理作业的工作量。
