40:1扩大喷嘴电弧喷射推力器结构设计

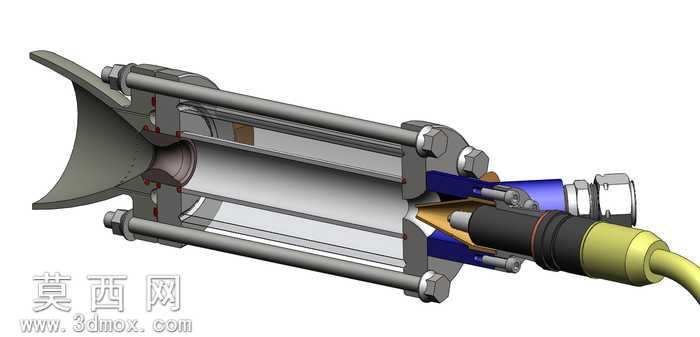

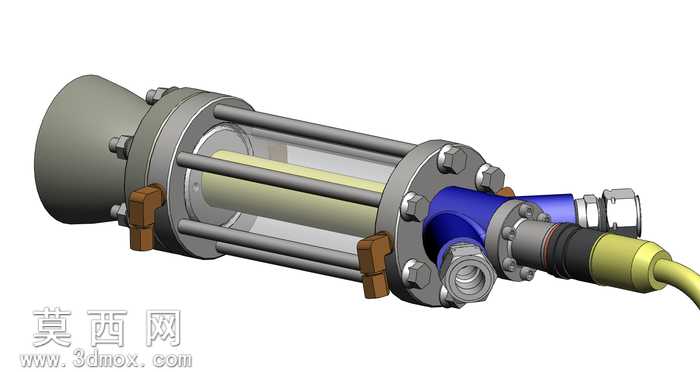

本模型为40:1扩大喷嘴电弧喷射推力器，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循电推进系统的结构设计逻辑，对各功能模块进行独立建模后完成总装配，完整还原了原型推力器的内部构造与外部连接形态。模型渲染阶段针对不同部件匹配了对应材质属性：外部承力拉杆与紧固螺母采用金属合金钢材质，还原金属构件的哑光金属质感与加工棱线；喷管扩张段采用耐高温合金材质，表现高温工况下的结构质感；内部绝缘与冷却通道部件匹配非金属耐高温材质，区分不同功能区域的视觉特征；尾部推进剂供给管路采用柔性管路材质，还原外接管路的连接形态。结构设计上，该推力器采用拉杆式承力结构，多根周向均匀布置的承力拉杆将前端扩张喷管、中部燃烧室壳体、尾部安装基座串联锁紧，保证整体结构在高温高压工况下的结构强度；喷管部位设计有专用液膜冷却流道，通过冷却介质在喷管内壁形成液膜隔绝高温，解决高温等离子体对喷管的烧蚀问题；燃烧室内部设置高温石英冷却腔，并非采用液体冷却方案，避免冷却介质干扰等离子体生成状态；点火器模块采用射频功率驱动结构，通过射频能量维持燃烧室内部的等离子体态，实现推进剂的电离与加速，配合燃烧室结构完成推力输出。设计过程中重点考量了大扩张比喷管的型面精度，40:1的扩张比设计能够最大化等离子体射流的膨胀加速效率，提升推力器的比冲性能；同时对各连接部位的密封结构进行了细节还原，保证高压推进剂与等离子体不会发生泄漏；各部件的装配间隙、连接定位特征均按照实际加工装配逻辑设计，可直接用于结构原理展示、装配工艺验证以及后续的优化改型设计，能够直观呈现电弧喷射推力器的工作原理与结构组成，为电推进系统的学习与研发提供直观的三维参考。
