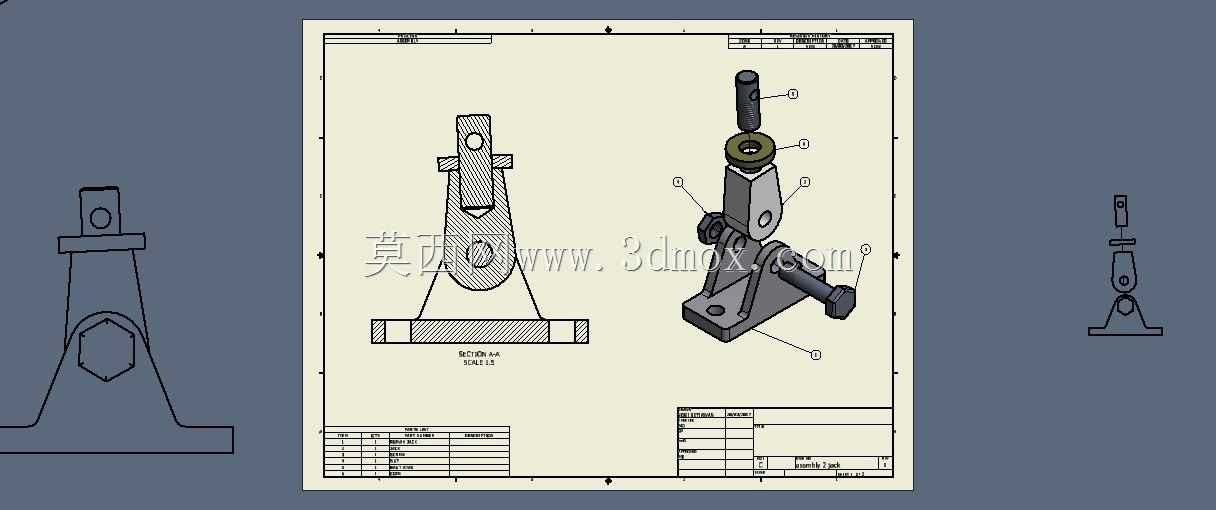

在设备检修、小型构件安装、工装调试等现场作业场景里,这类手动螺旋顶升结构的使用频率极高,不同于大吨位液压顶升设备,它无需配套动力源、油路密封件,完全依靠机械螺纹副的自锁特性实现载荷保持,在无电源、空间狭窄的工位上优势明显。整套装配体从下到上依次为底座支撑件、主体支架、螺旋顶升杆、调节螺母、顶部承托头、侧向锁紧销几个核心部分,底座采用带安装孔的板式结构,两个对称分布的通孔用于穿装地脚螺栓,可将整个机构固定在钢制平台、混凝土地面或者工装基板上,避免顶升作业时出现侧滑偏移,底座与上方的立式支架采用一体铸造成型后加工配合面的工艺,衔接处做了圆弧过渡处理,减少应力集中,能承受顶升过程中产生的偏载力矩。主体支架为带开槽的立式支座结构,

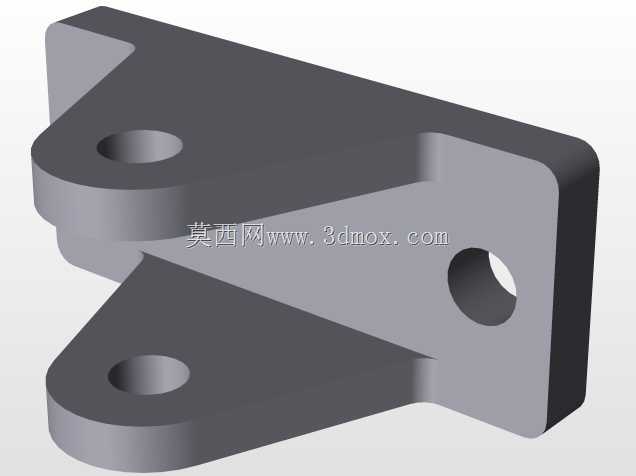

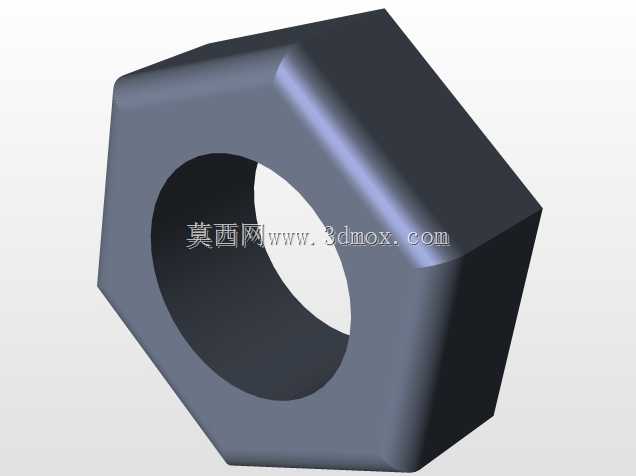

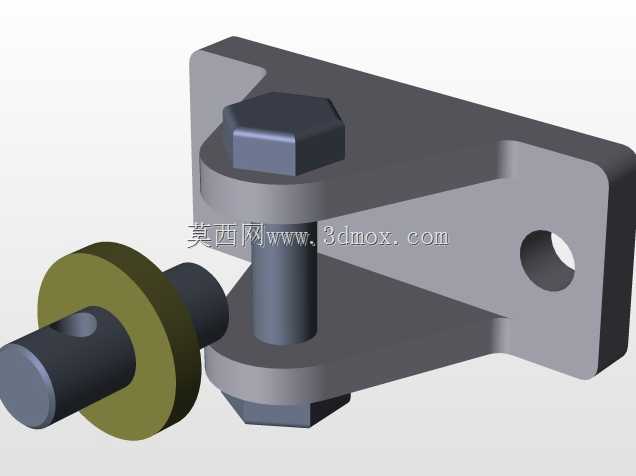

中间的通槽为顶升杆的上下运动提供导向,槽壁两侧加工有同轴的销孔,用于安装限位销轴,防止顶升杆超行程脱出,同时在承受侧向力时分担螺纹副的载荷。核心的螺旋传动副采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙型强度更高,传动效率更适配手动操作的转速,且具备可靠的自锁性能,即便是承受额定载荷,只要不施加反向旋转力矩,顶升杆就不会自行回落,不需要额外加装锁紧机构就能保证作业安全。调节螺母嵌装在支架顶部的台阶孔内,外圈加工有防滑滚花,作业人员无需额外工具,直接用手旋转螺母就能带动顶升杆上下移动,调节到目标高度后,可穿装侧向的锁紧销,插入顶升杆上对应位置的径向孔内,实现机械锁止,进一步提升重载下的安全冗余。顶部承托头为带圆弧凹面的柱状结构,

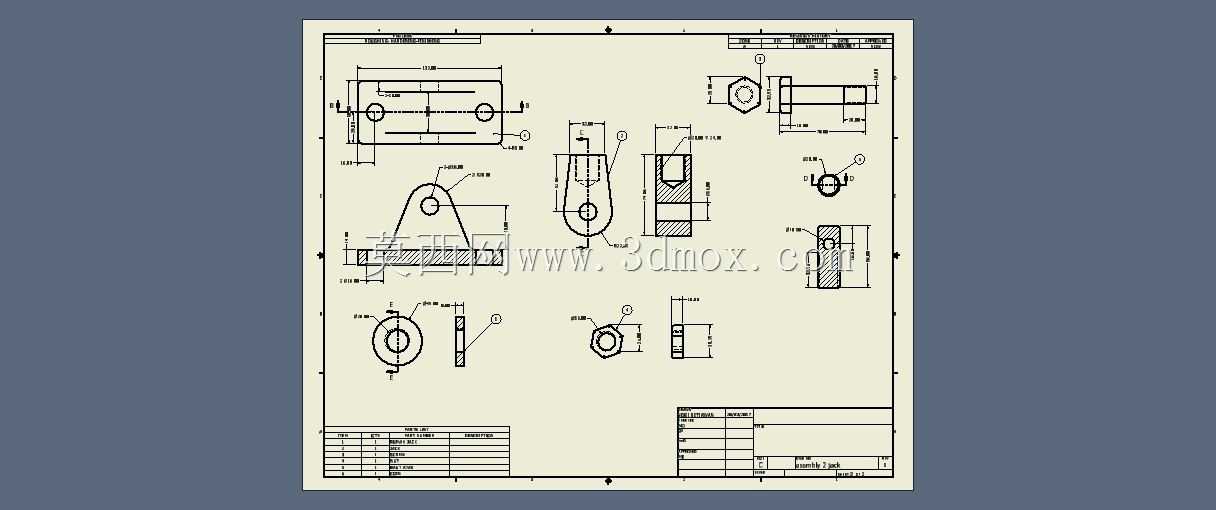

凹面设计可以更好地贴合被顶升构件的底部轮廓,减少接触应力集中,避免顶坏工件表面,承托头与顶升杆顶端采用小间隙配合,可在小范围内自适应调整角度,适配被顶构件的倾斜接触面,防止出现点接触导致的滑脱。整套结构的安装边界控制得十分紧凑,底座的长宽尺寸适配多数小型工装的安装空间,总行程覆盖日常检修作业中常见的顶升高度需求,所有配合面的加工精度都围绕手动操作的顺畅度设计:螺纹副的配合间隙控制在合理范围,既不会因为间隙过大出现晃动,也不会因为间隙过小导致旋转卡滞;导向槽与顶升杆的配合采用间隙配合,表面粗糙度控制在适合滑动摩擦的等级,长期使用也不会出现拉毛卡顿的问题。在装配逻辑上,这套结构采用分层装配的思路,先将调节螺母压入支架顶部的安装位,
再从下方穿入顶升杆,依次套装垫圈、锁紧组件,最后安装顶部承托头和底座的固定附件,所有可拆卸部件都设计了对应的拆装空间,后期维护时不需要破坏主体结构就能更换磨损的螺纹副或者销轴,适合现场快速维修。从实际使用的角度看,这类结构常被用于小型设备的水平调整、模具拆装时的辅助支撑、轻型构件安装时的位置微调,相比液压类顶升工具,它不存在漏油、密封件老化失效的问题,在低温、多粉尘的恶劣工况下适应性更强,日常维护只需要定期在螺纹副和导向面涂抹润滑脂就能长期保持操作顺畅。设计过程中重点校核了几个关键受力位置:底座与支架衔接处的弯曲强度、螺纹副的接触应力、销轴的剪切强度,确保在额定顶升载荷下所有部件的安全系数都满足手动起重工具的相关要求,同时在非受力位置做了合理的减重设计,控制整体重量,方便单人搬运转移。
