电气柜内部布线安装实训三维结构

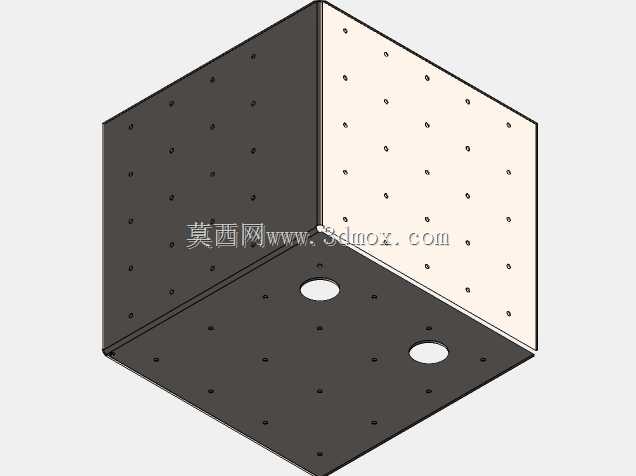

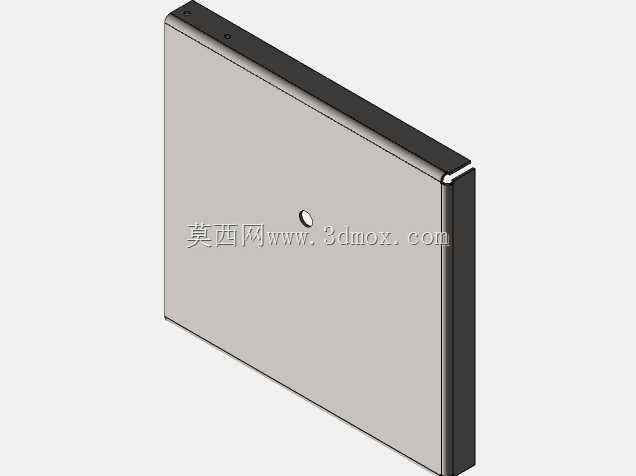

　　这套三维结构完整还原了小型电气控制柜内部的布线安装场景，覆盖了工业现场电控柜装配、电气布线实训、机电一体化教学等多个高频应用场景，不管是刚接触电气装配的新手做布线工艺练习，还是结构工程师做电控柜内部布局校核，都能通过这个模型理清柜内元件排布与走线的核心逻辑。从实际用途来看，这个结构完整复现了柜内从操作元件到端子排的完整走线链路，包含了柜门侧、安装背板侧、柜底走线三个核心布线区域，完全贴合工业现场低压电控柜的实际装配逻辑，能直观展示不同位置元件的走线路径规划、线长预留、固定点位设置的实际要求，避免实际装配时出现走线交叉、线长不足、干涉柜门开合这类常见问题。

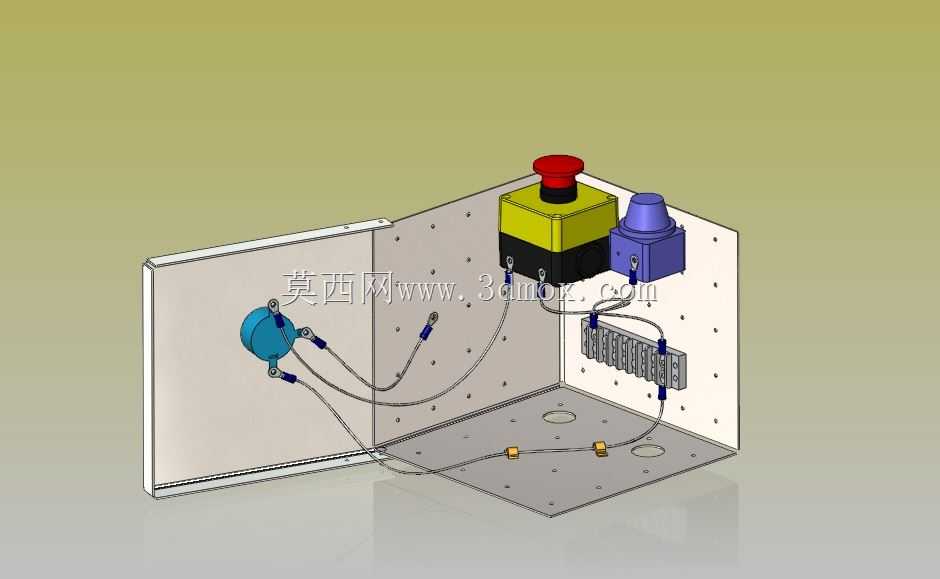

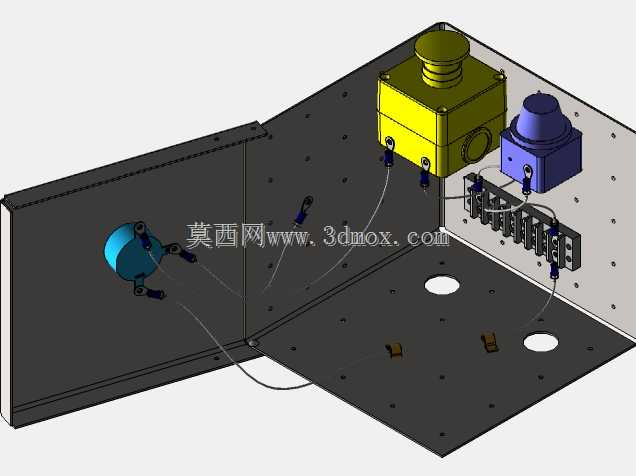

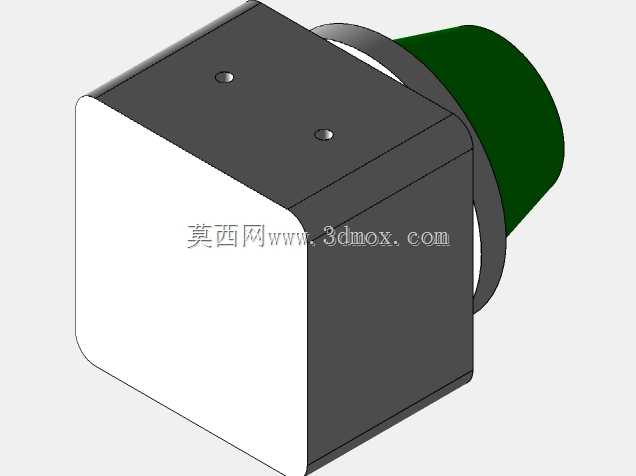

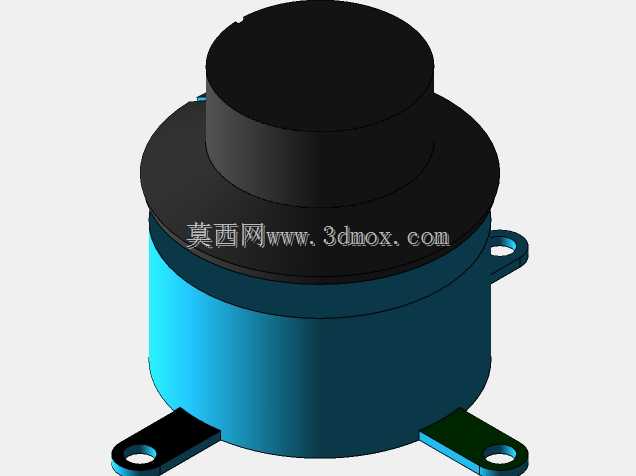

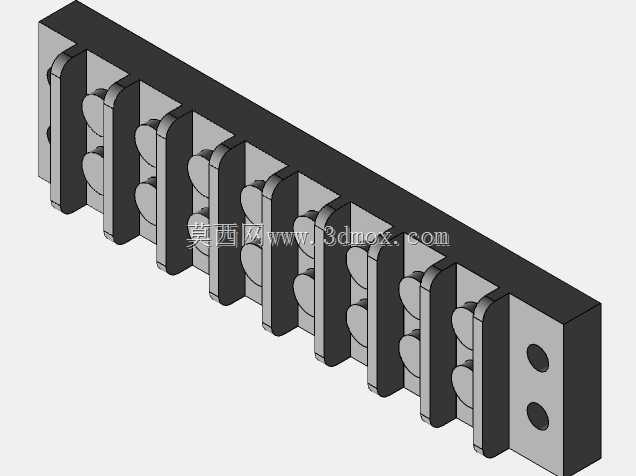

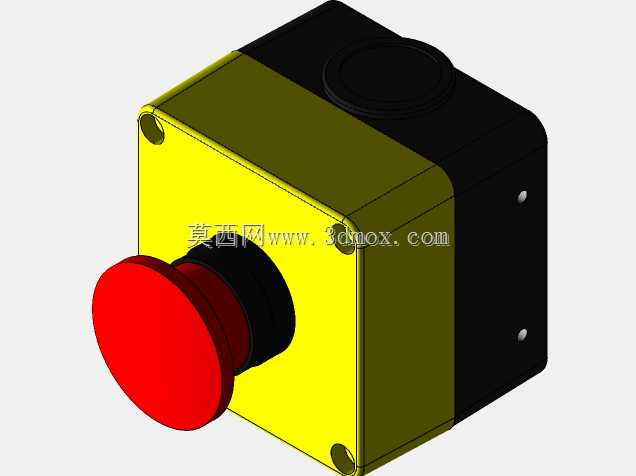

　　从功能特性来看，模型里还原的元件都对应实际工业场景的常用选型：柜门侧安装的蓝色旋转操作件，对应现场常用的转换开关或者电源指示灯，这类元件通常布置在柜门操作面，方便操作人员在柜外完成状态观察与操作切换；安装背板上方的红色蘑菇头按钮是标准急停元件，按照安全规范要求必须布置在操作易触及的位置，模型里的安装位置刚好对应柜内上部易操作区域，符合安全设计的基本要求；旁边的紫色方形元件对应常用的控制继电器或者小型接线盒，是柜内控制回路的核心转接元件；下方的长条端子排是柜内控制线与外部设备线缆对接的核心部件，所有进出柜体的线缆都需要通过端子排完成转接，方便后期检修与线路排查；柜底预留的两个穿线格兰头位置，对应外部线缆进入柜体的密封固定点位，符合电控柜防护等级设计的基本要求。

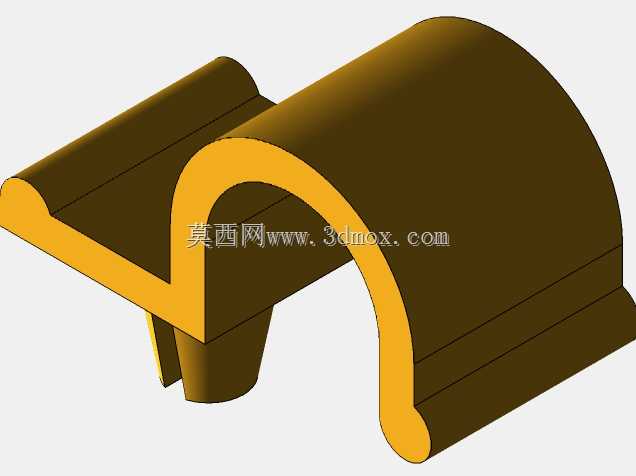

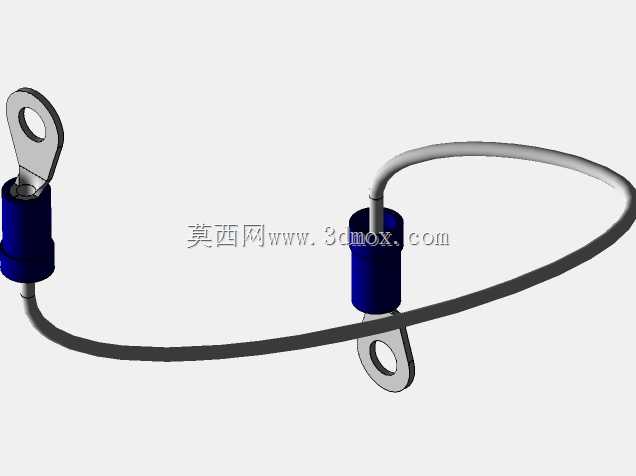

　　设计思路上，整个结构完全遵循电气布线的工艺规范：走线全部沿柜体板件的边角布置，通过线卡做分段固定，避免线缆悬空晃动；不同元件之间的走线预留了合适的弯曲半径，没有出现直角死折，符合多芯控制线的布线要求；柜门与背板之间的跨接线预留了足够的活动长度，完全避开柜门开合的旋转轨迹，不会因为柜门反复开关拉扯线缆造成接线松脱；急停按钮这类安全元件的走线单独走最短路径到端子排，没有和其他控制线路缠绕，符合安全回路的布线要求。

　　从安装边界与尺寸逻辑来看，模型采用的是小型壁挂式电控柜的常用尺寸比例，柜内安装背板的孔位按照通用电气安装的模数排布，元件之间的间距满足接线操作的空间要求：急停按钮与旁边继电器的间距预留了接线端子的操作空间，不用拆卸相邻元件就能完成接线作业；端子排距离柜底的高度预留了线缆弯曲与固定的空间，外部线缆进入柜体后能直接顺着柜壁走到端子排位置，不需要额外弯折；柜门侧元件的安装位置距离柜门边缘预留了足够的固定边距，不会和柜体的门框密封结构产生干涉；柜内所有走线的固定点间距都控制在合理范围，水平走线的固定点间距不超过300mm，垂直走线的固定点间距不超过400mm，完全符合电气装配的工艺规范，实际生产中直接参考这个排布逻辑做装配，就能避免大部分布线工艺问题。
