立式移动水负载测试机柜结构设计

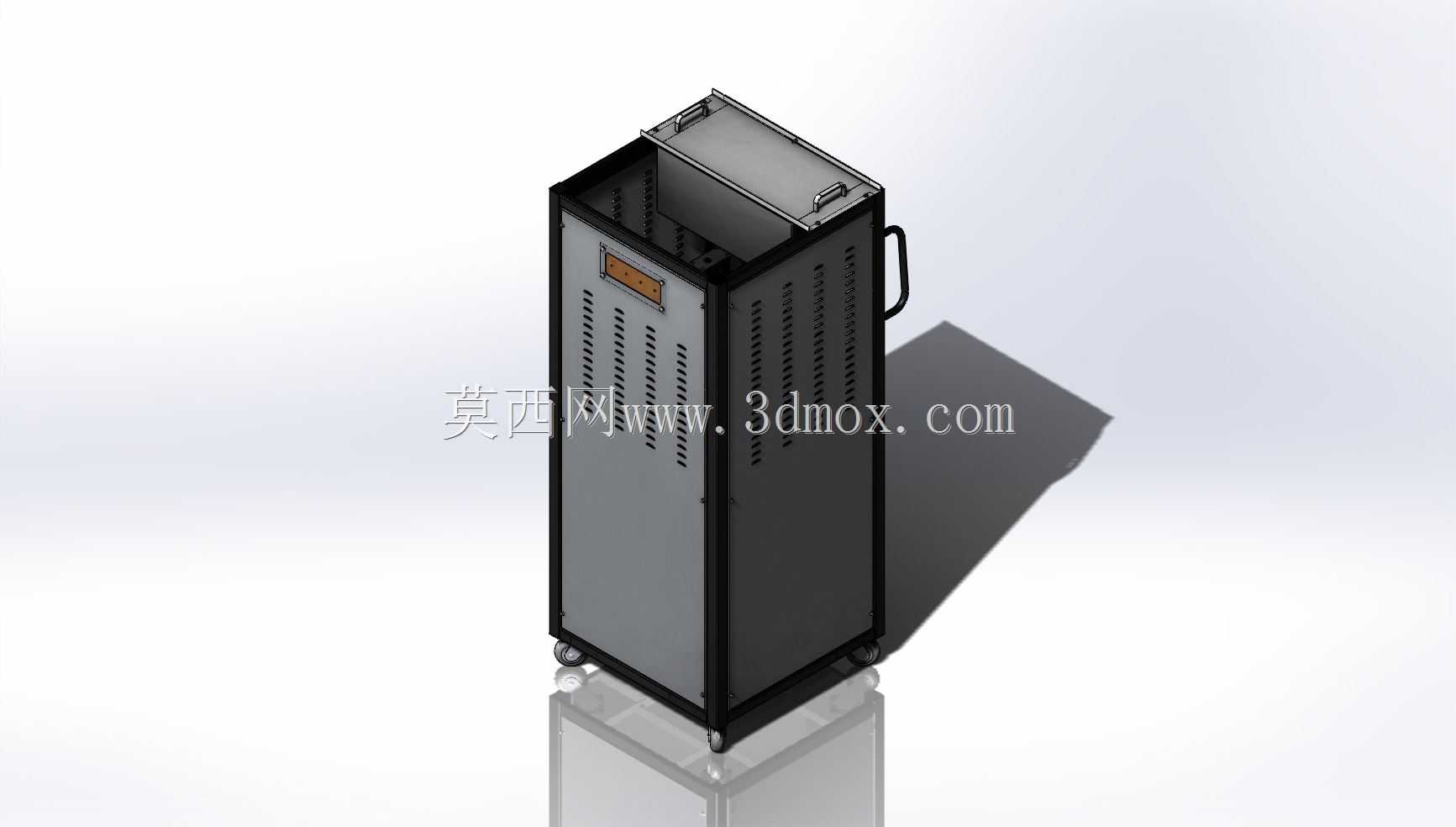

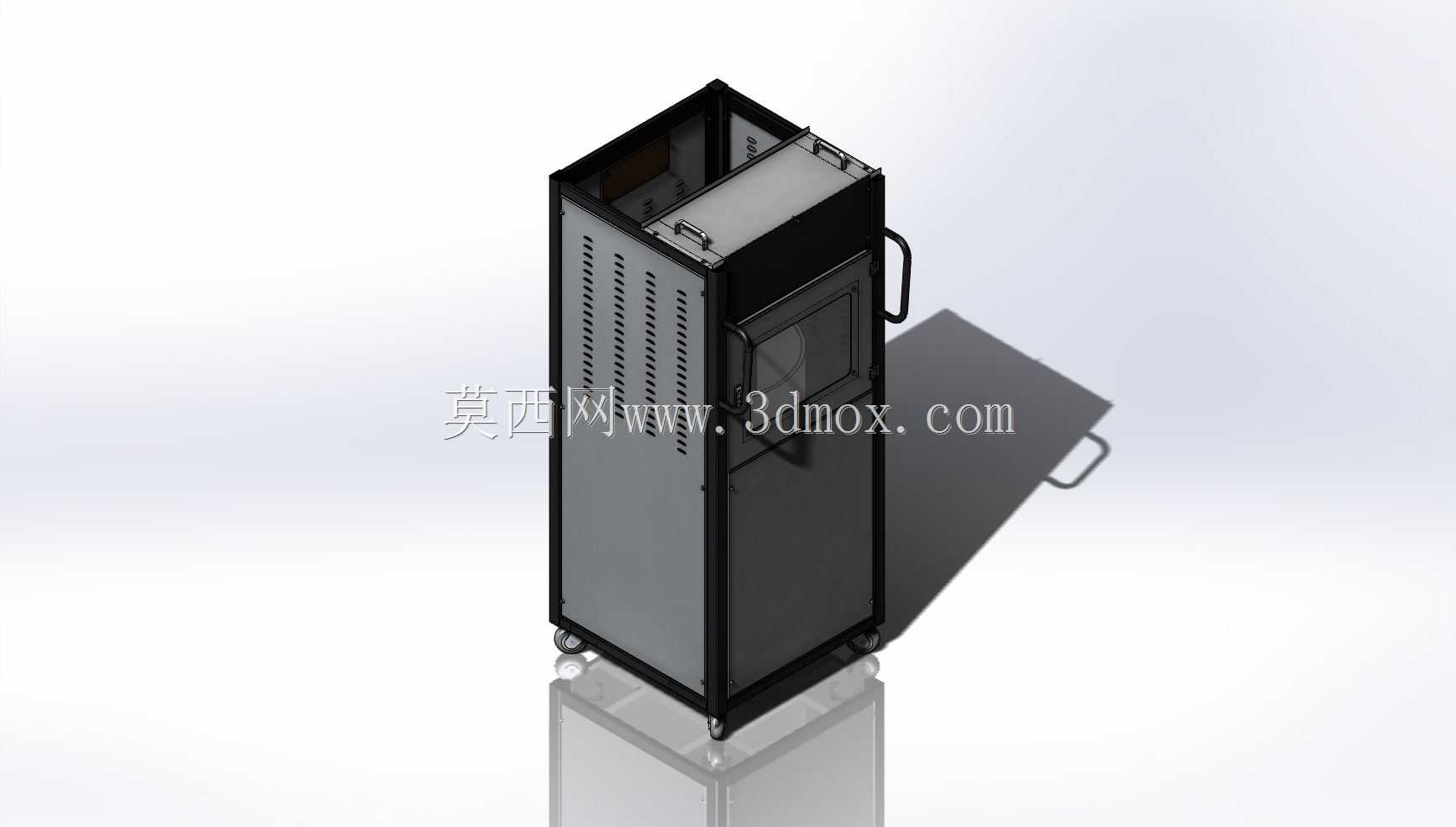

　　这款立式移动柜体结构，核心服务于大功率电源测试场景下的水负载承载需求，在射频电源、工业大功率供电模块的出厂老化、性能验证环节，这类柜体是测试工位的核心承载单元，区别于固定安装的负载机架，可移动的结构设计能够适配多工位轮转的测试需求，在车间不同测试区间灵活调度，减少固定负载台位的重复建设投入。从结构设计逻辑来看，柜体采用铝型材框架搭配钣金蒙皮的组合形式，框架型材的选型充分考虑了满载状态下的承重需求，底部配置的四个万向脚轮中，两个带刹车锁定结构，在移动到位后可快速锁定位置，避免测试过程中柜体移位引发的管线拉扯风险，侧面设置的内嵌式拉手，高度匹配成年人立姿操作的施力位置，推拉移动时无需过度弯腰，符合车间作业的人机工程要求。

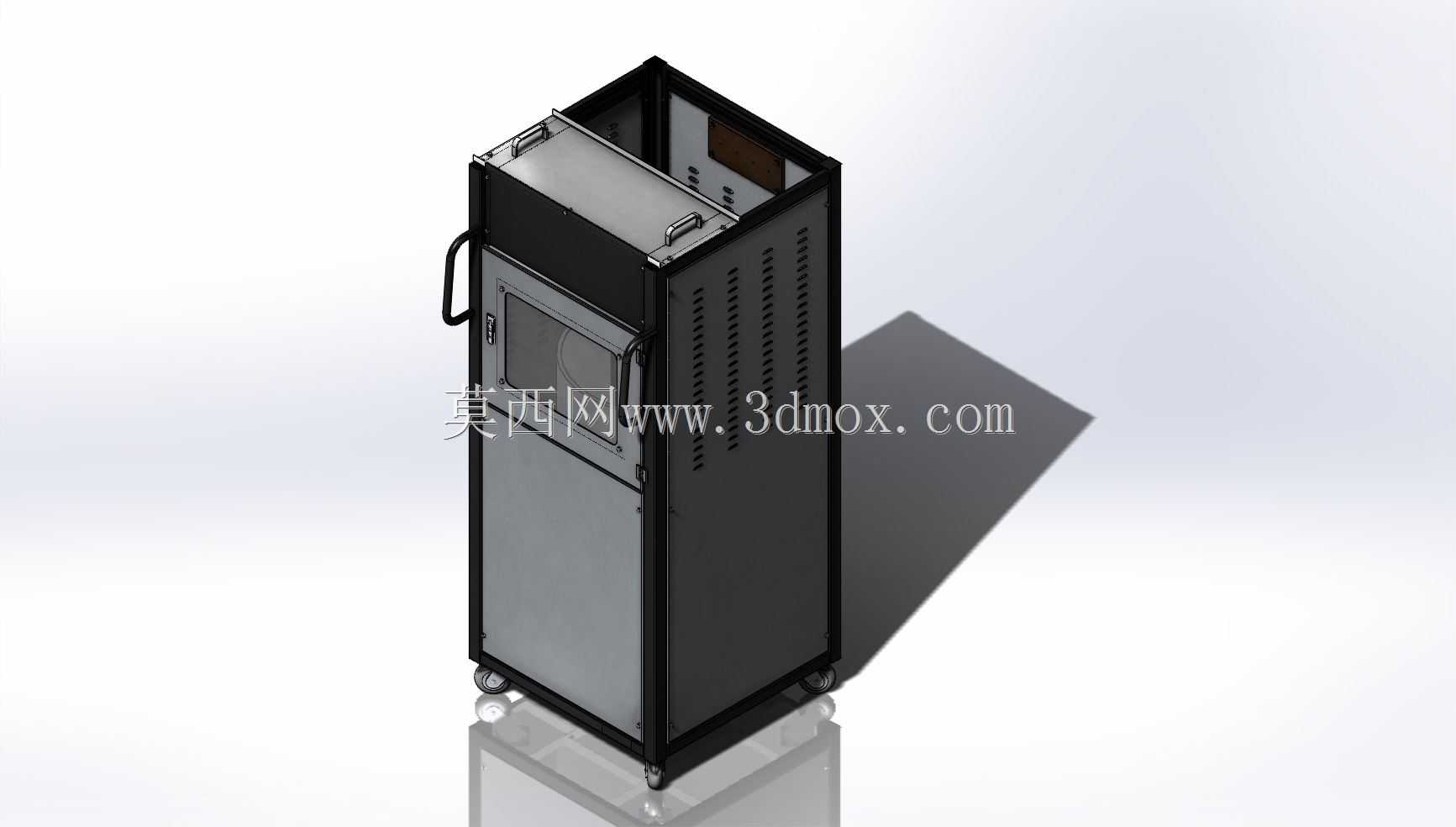

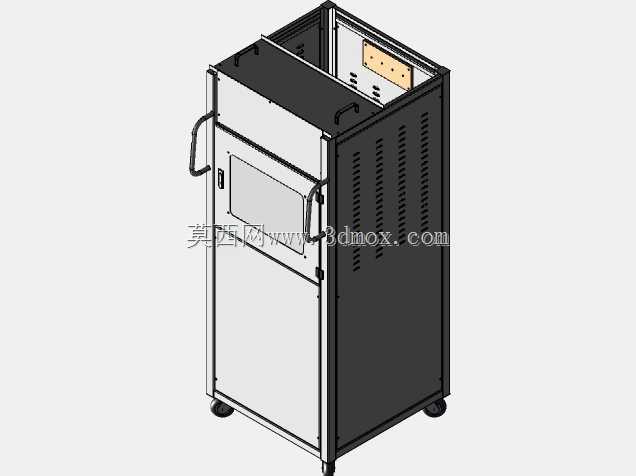

　　柜体的分层结构完全围绕水负载的工作特性设计，上部预留的开放式安装腔，用于放置水负载的核心换热单元与接线端子，腔体内侧设置的安装条可根据不同规格负载的安装孔位灵活调整固定位置，适配不同功率等级的水负载模块安装；中部设置的带观察窗封闭门，内部用于放置水路控制组件与监测仪表，透明观察窗采用耐温有机玻璃材质，无需开门即可直接观察内部水路的运行状态、仪表读数，减少日常巡检的操作步骤；下部封闭腔体用于储水或者放置配套的水循环动力组件，腔体内部做了防水防锈处理，接缝处打密封胶杜绝渗漏风险，避免漏水影响车间地面或者其他电气设备。柜体侧面的散热孔采用百叶式冲压结构，开孔角度向下倾斜，既能够保证内部热量的自然散出，又可以避免车间顶部的落尘、

　　冷凝水直接进入柜体内部，散热孔的开孔率经过核算，能够匹配水负载工作时的散热需求，无需额外加装强制散热风机即可保证内部温度处于合理区间，降低设备运行的噪音与能耗。顶部的翻边结构做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，同时顶部预留的穿线孔带橡胶护圈，进出的电源线、信号线穿过护圈时不会被钣金切口磨损绝缘层，降低线路故障的风险。从安装边界来看，柜体整体的宽度控制在0.6米以内，深度控制在0.8米左右，高度约1.8米，这个尺寸既能够保证内部有足够的空间容纳水负载与配套组件，又能够顺利通过车间常见的0.8米宽通道门、标准货梯轿厢，在不同楼层、不同车间之间转运时不会出现尺寸卡滞问题。柜体的框架连接采用角件加螺栓的固定形式，

　　相比焊接框架，装配精度更容易控制，后期如果需要局部更换变形的型材或者蒙皮，无需整体拆解焊接，维护成本更低；所有钣金蒙皮的表面都做了喷塑处理，耐油污、耐车间常见的弱腐蚀介质，日常清洁时直接用湿抹布擦拭即可，适合车间复杂的使用环境。在实际应用中，这类柜体除了承载水负载完成电源测试的核心功能外，还可以根据测试需求，在侧面预留的安装位扩展外接快速接头，不用打开柜门即可快速连接外部水路、电路，提升测试接线的效率；柜门的门锁采用按压式旋转锁，开关操作无需额外工具，日常维护时可以快速开启，关闭后能够保证柜门与柜体的贴合度，减少车间粉尘进入内部。设计过程中还充分考虑了重心控制，重量较大的储水组件、换热单元都布置在柜体下半部分，移动过程中不会出现头重脚轻的倾翻风险，即使在略有坡度的车间地面移动，也能保证足够的稳定性；脚轮的单轮承重经过核算，满载状态下四个脚轮的承重余量保留了2倍以上的安全系数，长期使用不会出现脚轮变形、卡滞的问题。
