集成控制组件的工业电气气压箱体

　　在离散制造车间的产线边、小型加工工位的动力供给端、自动化专机的侧挂控制区，这类集成了电气与气压控制回路的箱体是十分常见的配套部件，它不像大型中控柜那样承担整车间的配电调度，却直接对接单台设备或者小范围工位的动力输出与动作控制，是一线生产场景里衔接主供给回路与终端执行元件的关键节点。从实际使用场景来看，这类箱体往往需要同时容纳电气控制元件与气动调压、过滤、换向组件，因此在结构设计上做了功能分区，箱体主体采用厚度适配工业场景的冷轧钢板弯折成型，外部做哑光喷塑处理，既可以抵御车间内常见的切削液飞溅、轻微粉尘附着，也能避免日常操作中剐蹭掉漆带来的锈蚀风险。箱体正面设置了内嵌式的小尺寸操作门，日常调整参数、

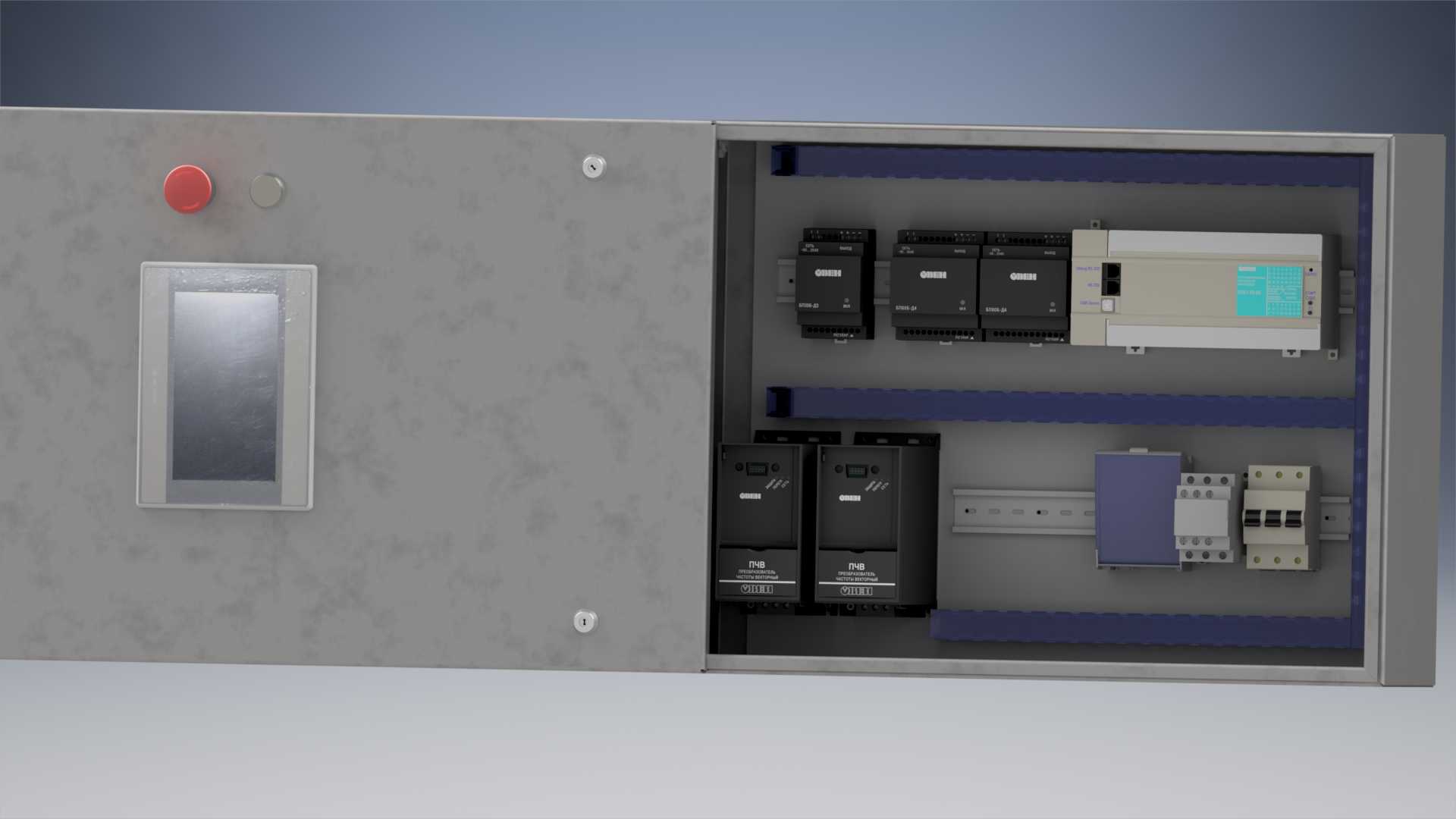

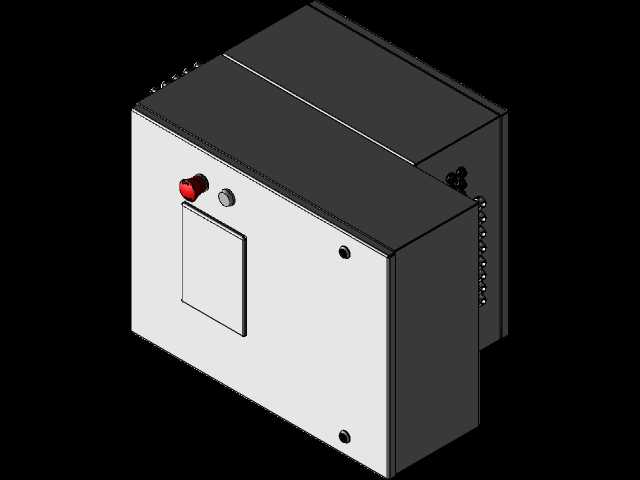

　　复位小型断路器或者查看阀组状态时不需要打开整个主箱门，既减少了箱内元件暴露在车间环境中的时间，也能避免无关人员误触内部的接线与气路接头；操作门旁预留了按钮与指示灯的安装位，图中可见的红色急停按钮直接接入安全回路，发生异常时拍下即可切断该工位的动力输出，旁边的状态指示灯可以直观反馈箱体的通电、供气状态，操作人员在工位上抬眼就能确认设备的动力供给是否正常。设计阶段首先要考虑的是安装边界，这类箱体多数采用壁挂式安装，背部预留的挂装孔位适配常见的膨胀螺栓或者C型钢安装挂件，箱体的进深尺寸做了压缩处理，即使挂在设备机架侧面或者车间立柱上，也不会占用过多的操作通道空间，不会对人员通行、物料转运造成干涉。箱内的安装板采用镀锌钢板材质，

　　电气元件与气动元件的安装位提前预留了标准安装孔距，电气走线区与气路布管区做了物理分隔，避免气管长期受线缆发热影响加速老化，也方便后期维护时分别排查电路与气路故障。箱体的侧边预留了多组格兰头安装位，主供电电缆、外接传感器线缆、气路进出管路都可以从对应位置接入，不同方向的预留孔位可以适配现场不同的走线走管方向，不需要现场施工时额外开孔破坏箱体的防护性能。箱门与箱体主体之间设置了连续的密封胶条，关闭后可以达到常规工业场景要求的防护等级，能够阻挡车间内的金属粉尘、少量水雾进入箱内，避免元件积灰造成的接触不良或者短路问题。从功能特性来看，这类集成箱体把原本分散布置的电气控制开关、气动处理单元整合在同一个柜体内，

　　相比分开设置电柜和气源处理组的方案，能减少现场的安装工作量，只需要完成一次箱体固定、一次主电接入、一次主气源接入，就可以完成该工位的动力控制单元部署，后期如果工位调整或者设备移位，整体拆装也更加便捷。箱体正面的操作元件布局符合一线操作人员的使用习惯，急停按钮设置在最容易触碰的位置，高度适配成年人站立操作的手臂自然抬起高度，不需要刻意俯身或者抬手就可以完成操作；状态指示灯的位置正对操作人员的常规站立方向，不需要侧身或者凑近就能看清运行状态。箱内的元件排布遵循强弱电分离、电和气分离的原则，强电回路的断路器、端子排布置在安装板的一侧，弱电的控制端子、继电器布置在相邻区域，气动的过滤减压阀、电磁阀组布置在另一侧，不同回路之间预留了足够的接线布管空间，既方便前期装配时的作业，也给后期加装少量元件预留了余量，不需要因为小幅功能调整就更换整个箱体。箱体的边角做了圆弧钝化处理，避免安装和维护过程中锋利的板边划伤操作人员，所有外露的紧固件都采用防锈材质，适应车间内相对复杂的环境条件，不会因为长期受潮或者接触腐蚀性气体出现锈死无法拆卸的问题。在实际选型应用中，这类箱体可以覆盖大部分单机设备、小型工作站的控制需求，不管是机加工工位的夹具控制、装配工位的气动工具动力供给，还是检测工位的动作回路控制，都可以通过调整箱内的元件配置来适配，不需要重新设计箱体结构，通用化程度较高。
