铝锌材质U20型工业合页结构设计

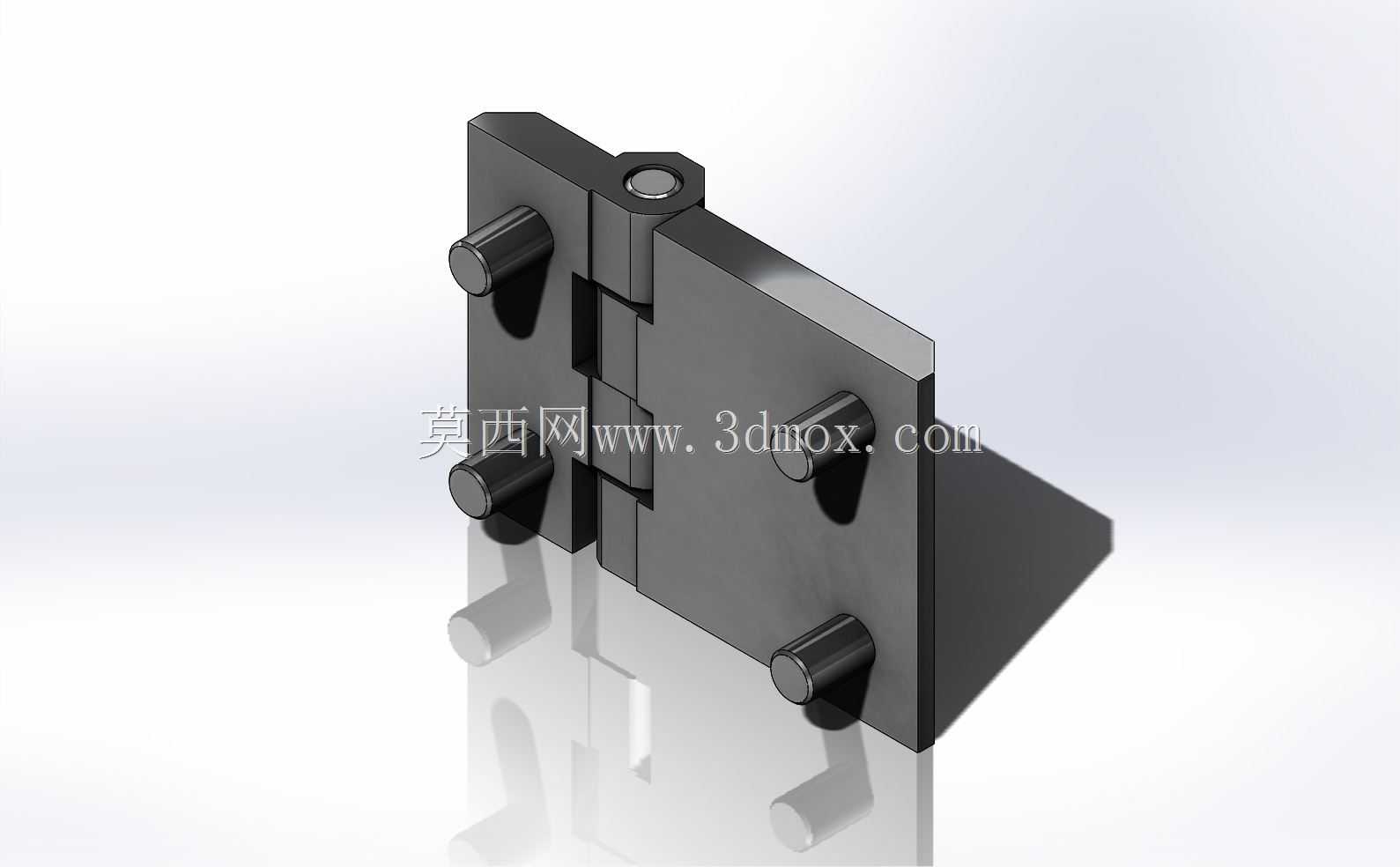

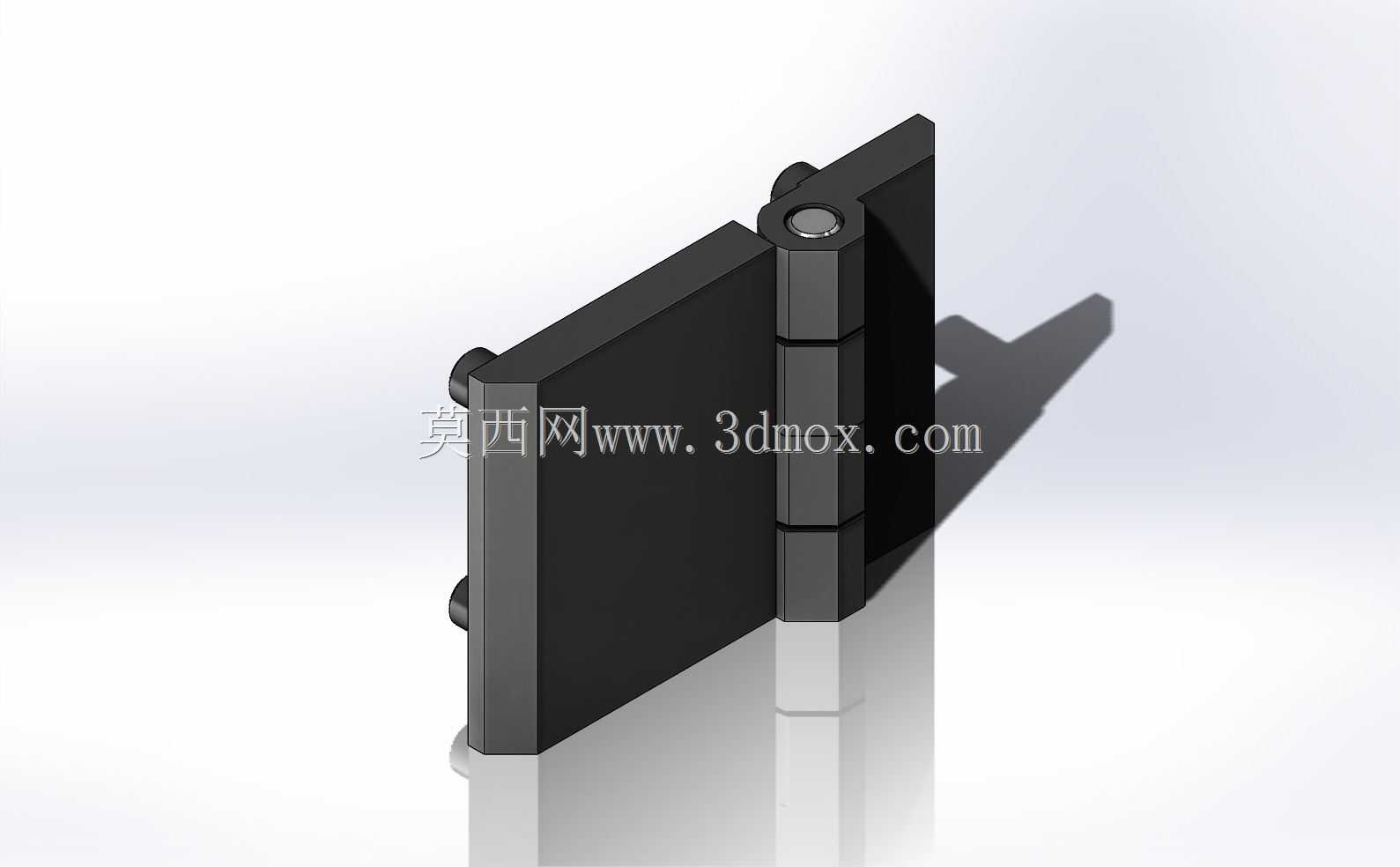

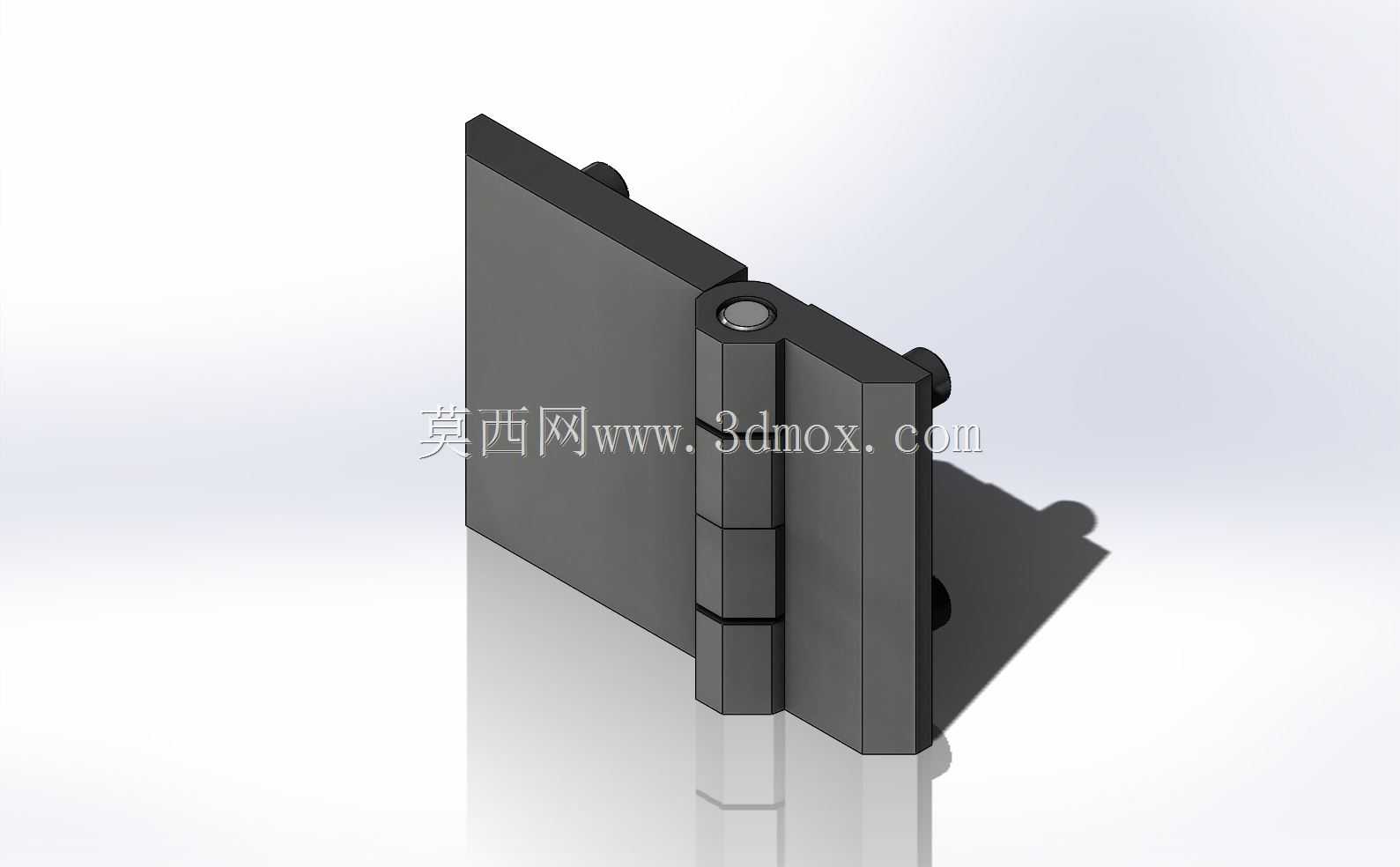

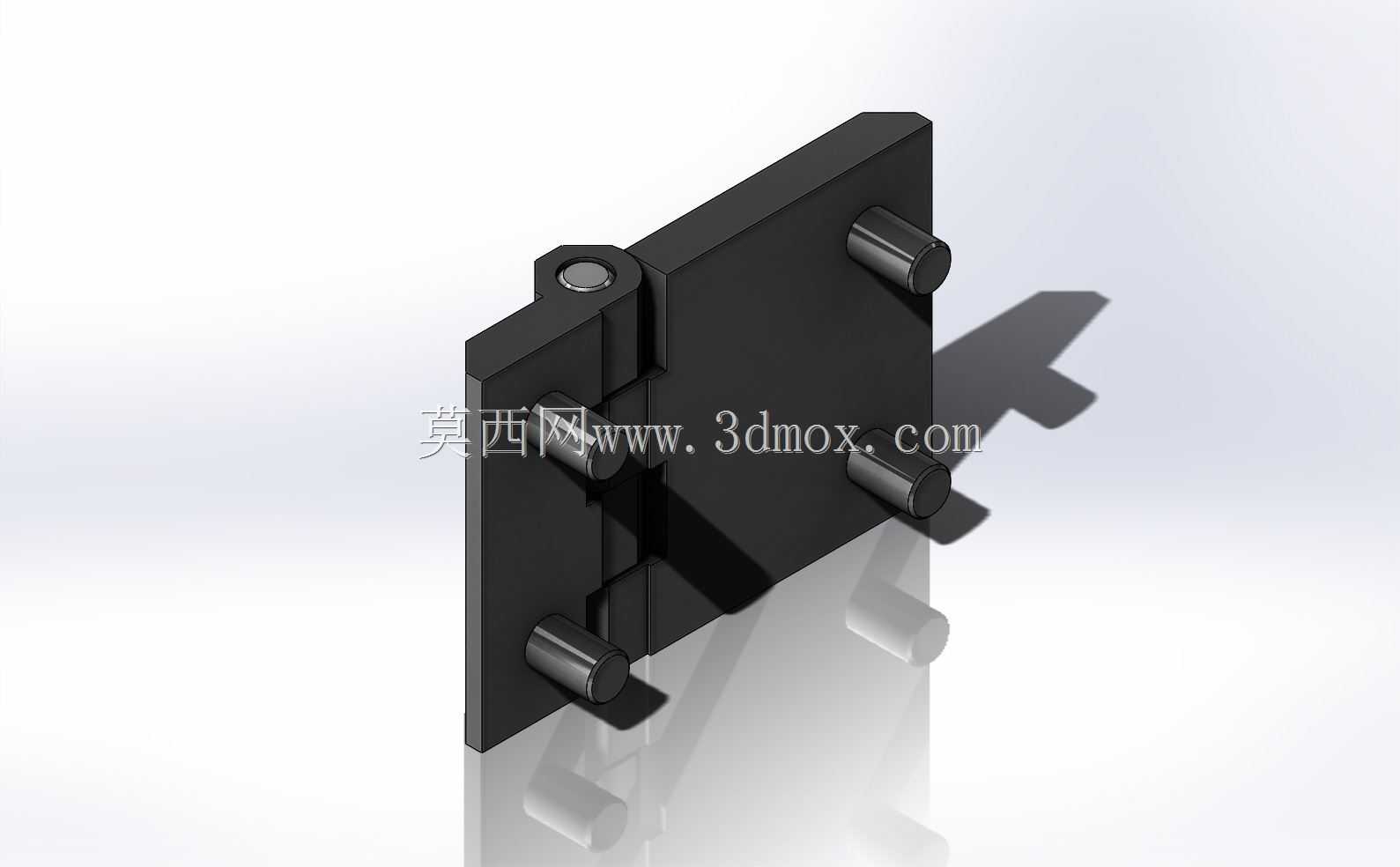

　　这款U20型铰接件采用铝锌合金作为基材，在日常设备配套场景中，常被用于需要反复开合的钣金护罩、设备检修门、轻型机柜侧板以及小型工装夹具的活动连接部位，相比普通铁质合页，铝锌材质的抗锈蚀表现更适配车间多切削液、潮湿的作业环境，不需要额外做表面喷塑或镀锌处理就能满足常规工况的防氧化需求，长期开合也不容易出现锈迹卡滞的问题。从结构设计逻辑来看，这款合页采用了不对称的页片布局，其中一侧页片带有三角加强筋结构，对应安装在需要承受额外倾覆力矩的固定基座侧，另一侧平直页片则适配活动门板的安装面，合页转轴处采用了一体冲压的卷边包轴结构，没有额外的销轴紧固件，避免了长期开合震动导致销轴窜出脱落的风险，转轴配合间隙控制在0.1mm以内，

　　既保证开合过程无卡顿，也不会出现页片晃动量过大导致的安装对位偏差问题。安装结构上，这款合页没有采用传统的通孔螺丝固定设计，而是在两个页片上分别设置了四个带定位凸台的圆柱销结构，安装时只需要在对应的安装板上预制对应直径的安装孔，将凸台压入孔位即可完成定位，不需要额外拧装螺丝，大幅提升了批量装配的效率，这种压装式的固定结构也避免了螺丝头外露刮擦操作人员或者干涉周边管线布置的问题，四个定位销的位置度公差控制在0.05mm以内，压装后不会出现页片歪斜的情况。在实际选型适配时，需要注意这款合页的安装边界：带加强筋的固定侧页片总厚度为6mm，三角加强筋从转轴处延伸至页片外边缘，高度为18mm，安装时需要在固定基座上预留出对应加强筋的避让空间，

　　避免合页开合时加强筋与基座结构发生干涉；活动侧平直页片厚度为3mm，适配的门板厚度范围在1.5mm到4mm之间，压装销的伸出长度为5mm，预制安装孔的深度需要不小于5.5mm才能保证压装后的连接强度，过浅的孔位会导致销钉压装不到位，长期开合容易出现松脱。开合角度方面，这款合页的最大开合角度可以达到125度，足够满足常规设备检修门的开启需求，开合过程中页片之间的接触面做了微小的倒角处理，不会在最大开合角度时出现页片硬碰硬的撞击，减少开合过程的异响和结构磨损。从受力表现来看，单组合页在铝锌材质本身的强度支撑下，垂直于页片方向的额定静载荷可以达到12kg，常规轻型设备护罩单扇门配置两组该款合页即可满足承重需求，不需要额外加装辅助支撑结构，

　　相比同尺寸的塑料合页，抗冲击性能提升明显，即使受到意外碰撞也不容易出现页片断裂的问题。在三维建模过程中，这款合页的所有安装特征都做了参数化处理，定位销的直径、页片的长宽尺寸、转轴的直径都可以根据实际安装需求做快速调整，不需要重新绘制整体结构，适配不同规格的设备门板设计需求，建模时特意还原了铝锌压铸件的微小拔模斜度，和实际压铸件的生产特征保持一致，导入装配体后不会出现和实际安装件干涉的问题，结构细节上也还原了转轴处的配合间隙，做运动仿真时可以真实模拟合页开合的实际行程，不会出现过约束导致的仿真报错问题。在实际产线应用中，这类压装式铝锌合页常被用于自动化设备的安全防护门、小型电气柜的侧开门、输送线的检修盖板等部位，相比螺丝固定的合页，压装结构在设备长期运行的震动环境下不容易出现螺丝松动导致的门体下垂问题，维护成本更低，铝锌材质本身的轻量化特性也不会给活动门增加过多额外重量，手动开合的手感更顺畅，不需要加装额外的助力结构。
