排水系统用棱台形过滤拦截网筛

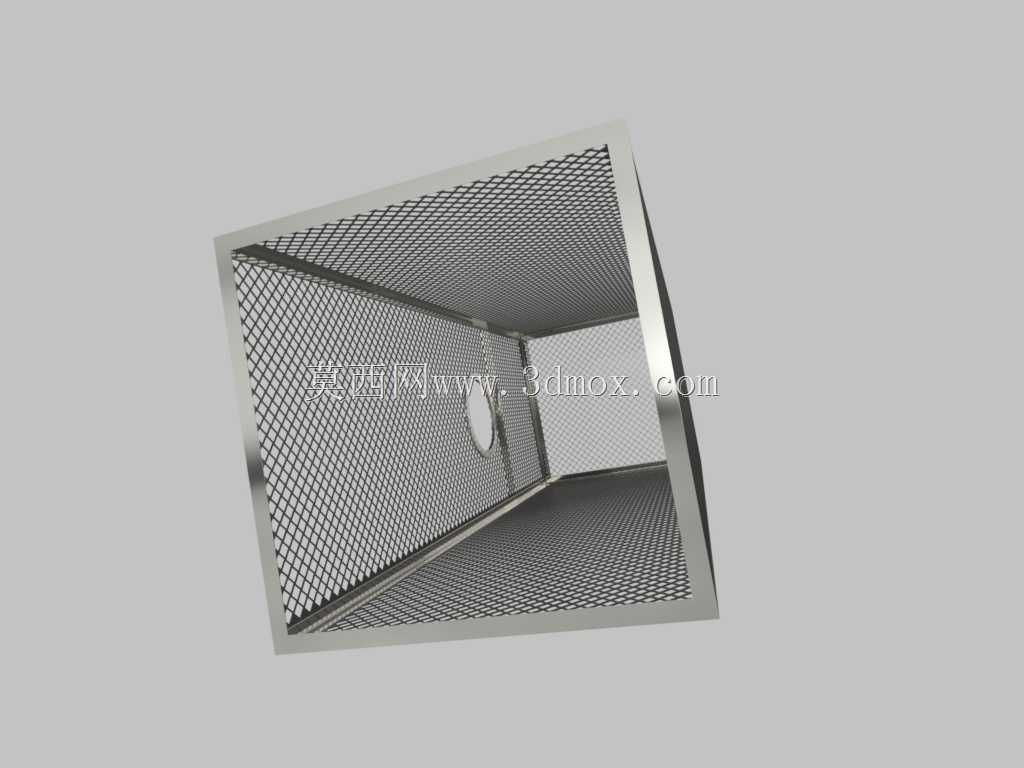

　　在市政排水、建筑屋面排水、工业厂区排污系统的运维场景中，管网入口处的固体杂物拦截一直是降低管道堵塞风险的核心环节，这类棱台形网筛正是针对该场景设计的前置过滤部件。不同于常规平面滤网易被杂物整体覆盖导致过水面积骤降的问题，该网筛采用上宽下窄的四棱台腔体结构，四个侧面均为冲孔或编织网面，在有限的安装空间内最大化了有效过水面积，即使某一侧面被落叶、塑料碎屑、施工废渣等杂物局部覆盖，其余三个网面仍可保持稳定的通流能力，大幅降低强降雨时段排水口壅水的概率。从安装适配性来看，该网筛的上端开口尺寸匹配常规检查井、落水口的预留安装位，下端收窄的结构可直接嵌入排水管道入口段，无需额外定制转接构件，安装时仅需将网筛整体放入预留槽位，

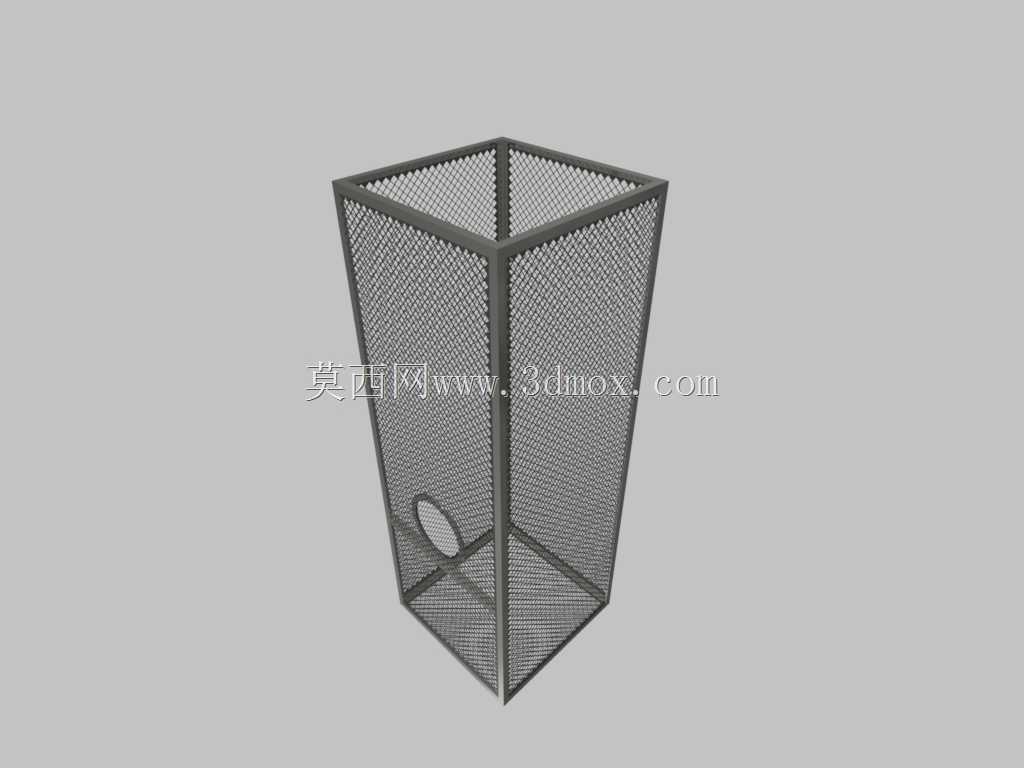

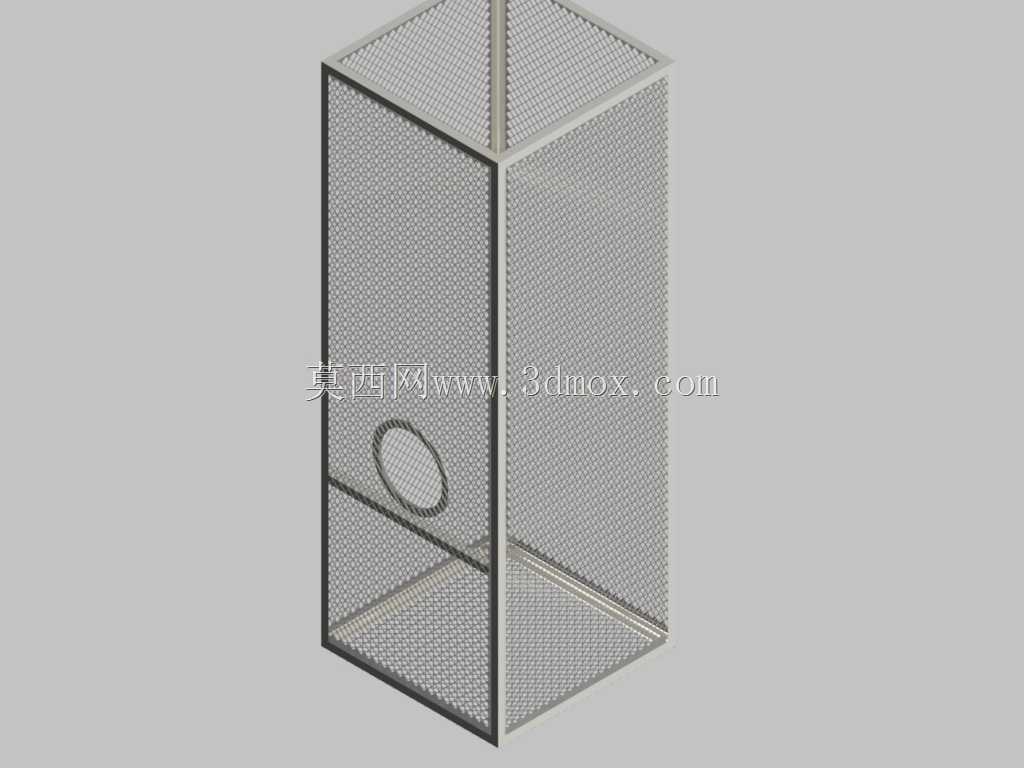

　　依靠自身结构卡接即可完成固定，日常清掏时可直接整体提出，倾倒截留杂物后放回即可，无需复杂的拆装操作，非常适合市政运维人员的快速作业需求。结构设计上，网筛的四条竖向棱边采用实体金属型材做加强筋，从上端开口一直延伸至下端收窄处，避免网面在长期受水流冲击、杂物挤压时出现变形散架的问题；侧面靠近下端的位置预留了圆形的溢流口，当网面被杂物完全堵塞、水位上升到阈值时，水流可通过该溢流口直接进入管道，防止路面积水情况发生，该溢流口的尺寸经过测算，可拦截粒径大于15mm的固体杂物，避免大尺寸杂物直接进入管网造成下游管道淤积。网面的网孔尺寸根据应用场景可做对应调整，常规场景下采用6mm孔径，可拦截绝大多数常见的路面杂物，

　　同时不会因为网孔过小导致过水阻力过大；针对餐饮区排水场景，可更换为2mm孔径的密纹网，拦截食物残渣等细小杂物，适配不同场景的过滤需求。从受力角度分析，棱台结构相比直筒结构拥有更好的抗冲击性能，当大体积杂物随水流高速撞击网面时，倾斜的网面可分解部分冲击力，降低网面被撞破的风险，同时倾斜面也让杂物不易在网面持续堆积，部分轻质杂物会在水流冲击下沿斜面滑落至网筛底部，减少对网面过水孔的封堵。在实际工程应用中，这类网筛常被安装在道路两侧的雨水口、建筑阳台的排水地漏、厂区车间的排污口、地下车库的集水井入口等位置，相比传统的钢筋焊接格栅，它的过滤精度更高，可拦截更小粒径的杂物，同时整体重量更轻，清掏维护的劳动强度更低；相比塑料材质的网筛，

　　金属材质的结构强度更高，可耐受户外高低温环境、污水腐蚀，使用寿命可达5年以上，减少了配件更换的频次。建模过程中需要重点关注几个尺寸边界：首先是上端外轮廓尺寸，必须严格匹配对应规格排水口的安装内径，单边间隙控制在2mm以内，避免安装后出现晃动或者杂物从间隙流入管道的问题；其次是网面的加强筋厚度，根据网筛整体高度调整，高度超过500mm的网筛加强筋厚度不低于2mm，保证整体结构刚性；再者是侧面溢流口的中心高度，通常设置在距离下端面100mm的位置，既保证正常过滤时水流不会从溢流口走短路，也能在堵塞时及时溢流；最后是网孔的排布，采用均匀交错排布方式，相比齐排排布可提升15%左右的有效过水面积，同时保证网面的整体强度。
