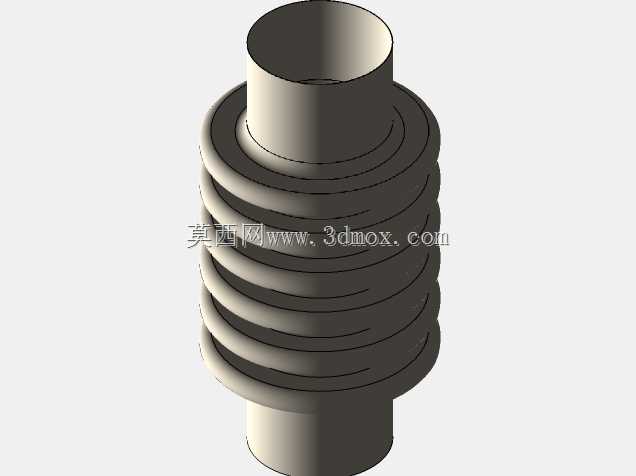

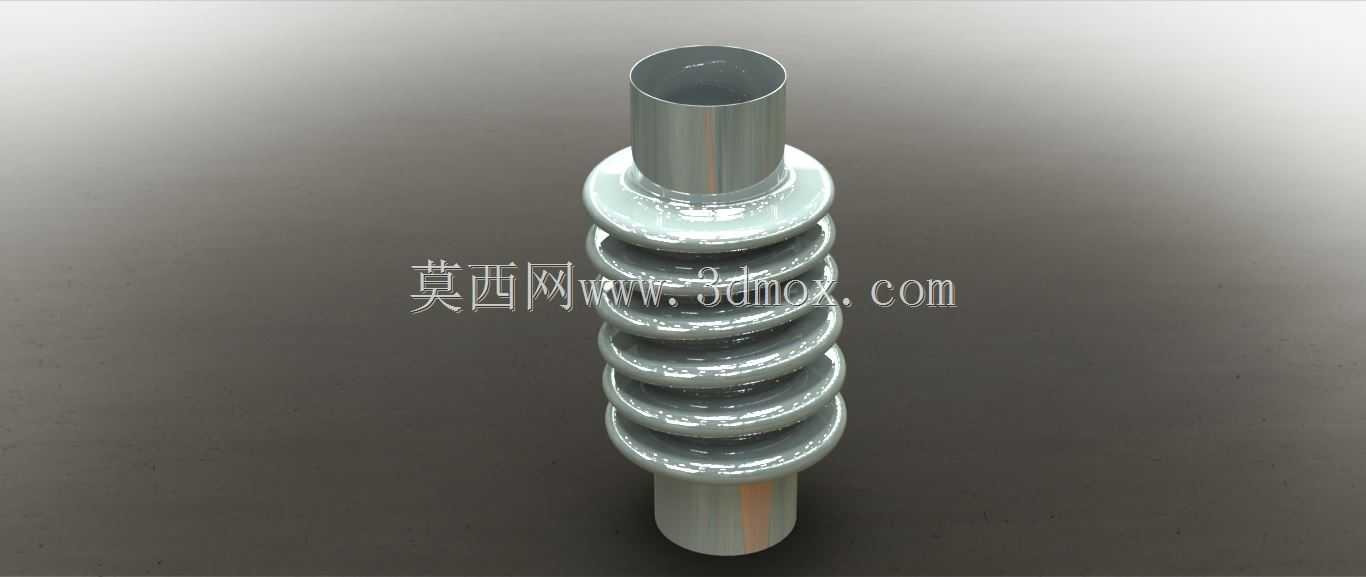

带波纹伸缩结构金属通风连接管件

　　这类带环形波纹结构的金属连接管件，常应用在通风系统、低压流体输送管路的振动缓冲段，在工业除尘、车间通风、小型风机进出风口位置十分常见，核心作用是补偿管路安装时的同轴度偏差，吸收设备运行过程中产生的小幅振动位移，避免硬连接状态下管路焊缝、法兰连接处受交变应力出现开裂漏风问题。从结构设计来看，两端为等径直管段，表面光滑无凸起，可直接套接在对应外径的通风管道外侧，也可配合卡箍、喉箍实现快速固定，中间段采用连续环形波纹结构，每一圈波纹的圆弧过渡都经过曲率校核，既保证轴向伸缩时的形变余量，也兼顾径向小角度偏摆的补偿能力，不会因为反复弯折出现应力集中断裂。设计这类管件时，首先要匹配对接管路的通径要求，

　　两端直管段的长度需要满足卡箍安装的最小夹持距离，通常要预留至少两倍管径的直管长度，避免安装时卡箍压到波纹段影响密封效果；波纹段的波距、波高需要根据预期的补偿量设定，波高过小会导致伸缩行程不足，波高过大则会降低管件整体的结构刚度，在风压波动时出现异常震颤。实际应用场景中，这类管件常安装在风机与固定风管的衔接位置，风机运行时电机会带动风轮产生高频微幅振动，硬连接状态下振动会直接传递到风管系统，引发管路共振噪音，加装这类波纹柔性管件后，可将振动阻隔在风机侧，同时允许风机与风管之间存在1-3度的安装角度偏差，降低现场安装的对位精度要求。在外形尺寸与安装边界方面，这类管件的总长度需要根据安装空间的预留距离确定，

　　波纹段完全压缩时的长度要小于安装位的最小间距，完全拉伸时的长度要覆盖安装位的最大间距，避免安装时出现长度不足或者拉伸过度的问题；管件的最大外径出现在波纹的波峰位置，安装时需要预留足够的径向空间，避免波峰与周边设备、支架发生摩擦，长期磨损导致管壁破损。管壁厚度的选择需要匹配系统工作压力，常规通风系统采用薄壁金属材质即可满足强度要求，若输送带有一定腐蚀性的气体，则需要调整材质或者增加内壁防腐涂层，波纹段的折弯处要做圆滑过渡处理，避免折弯处壁厚减薄过多影响整体使用寿命。在管路系统布局时，这类柔性管件不能作为承重结构使用，两端的管路需要单独设置支架固定，避免整个管路的重量压在波纹段上，长期受力导致波纹变形失效；

　　同时安装时要保证波纹段处于自然状态，不能在安装时强行拉伸、压缩或者扭曲管件，否则会导致初始应力过大，运行过程中容易提前出现疲劳损坏。对于有温度变化的通风管路，这类波纹结构还可以补偿管路热胀冷缩产生的长度变化，避免温度应力拉扯管路接口，相比普通的帆布软接，金属材质的波纹管件耐温范围更广，抗老化性能更强，在高温排风、焊接烟尘抽吸等工况下的使用寿命更长，也不会因为长期接触油污出现材质老化开裂的问题。
