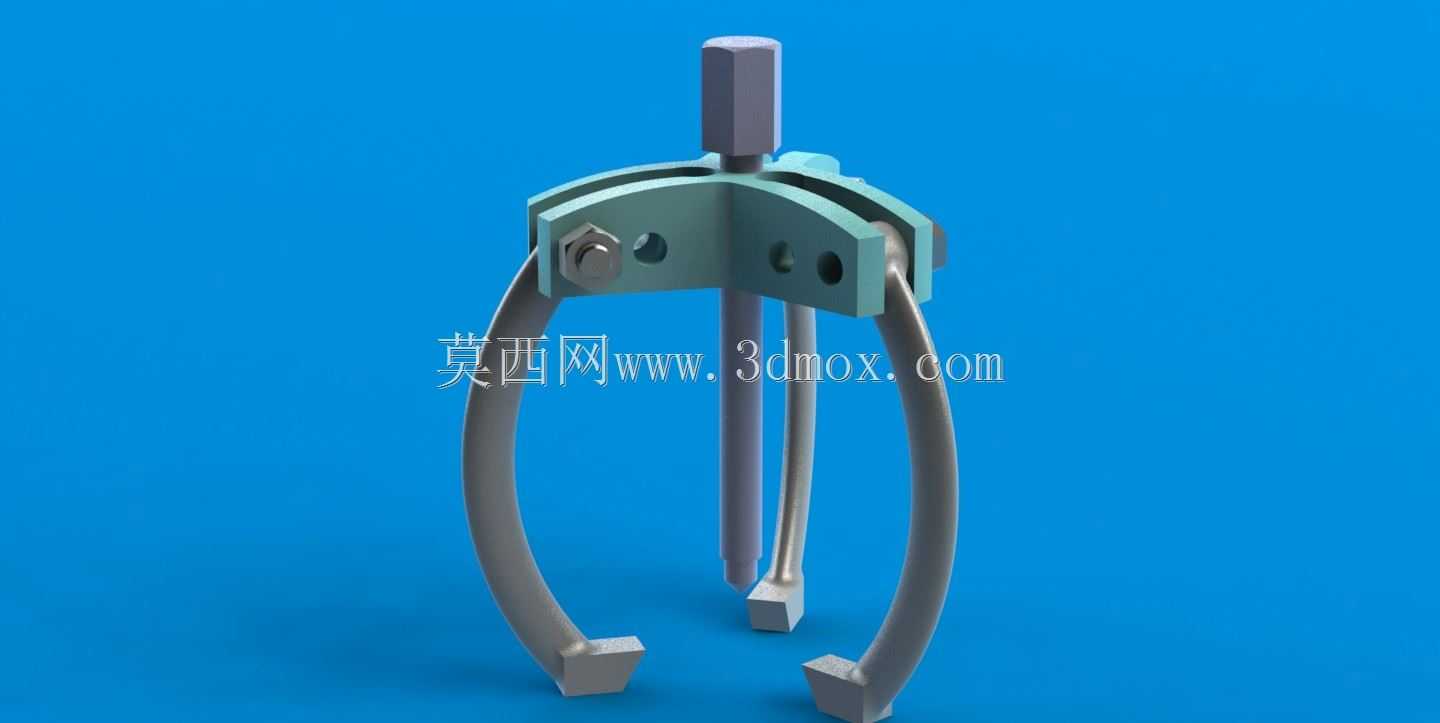

在设备运维、机械装配的现场场景里,过盈配合轴承的拆卸一直是高频且容易损伤配合面的作业环节,这款两爪式轴承拉拔器的结构设计,完全围绕现场作业的实际痛点展开,没有冗余的装饰性结构,每一处几何特征都服务于受力传递与操作便利性。从实际使用场景来看,不管是车间内小型电机端盖轴承的拆卸、流水线输送辊道内置轴承的更换,还是户外检修场景下小型传动机构的轴承拆解,这款工具都能适配,不需要额外搭配复杂的动力源,纯手动操作即可完成作业,对作业空间的要求也远低于三爪拉马,在狭窄的安装腔体内,两爪的结构可以避开周边的干涉部件,直接勾住轴承内圈或者外圈的受力端面。

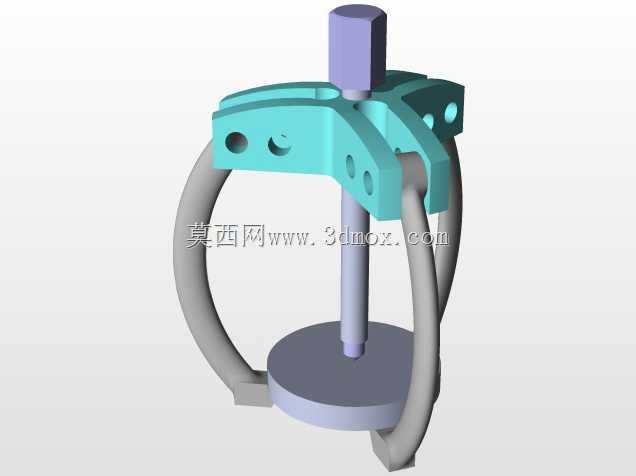

从功能特性上看,这款拉拔器的核心受力部件采用对称式两爪布局,拉爪的勾头做了加厚处理,勾接端面设计有微小的倒扣角度,在拉拔受力时可以自动锁止在轴承的端面棱边处,不会因为施力过程中的振动出现滑脱。顶部的施压螺杆采用梯形螺纹传动,相比普通三角螺纹,梯形螺纹的牙根强度更高,承载能力更强,传动过程中的磨损量更小,反复使用后的精度保持性更好,螺杆的顶端做了六方柱结构,可以适配普通扳手、棘轮扳手甚至套筒工具,不需要配套专用的施力手柄,现场作业时可以随手取用常用工具完成操作。中部的横梁采用分体式夹装结构,两个拉爪的上端通过销轴与横梁连接,拉爪可以绕销轴做小角度的摆动,自动适配不同直径的轴承外圈,不需要额外调整爪距的锁紧结构,靠拉爪自身的摆动角度就能覆盖一定尺寸范围内的轴承拆卸需求,这种设计减少了操作时的调整步骤,作业效率比固定爪距的拉马更高。

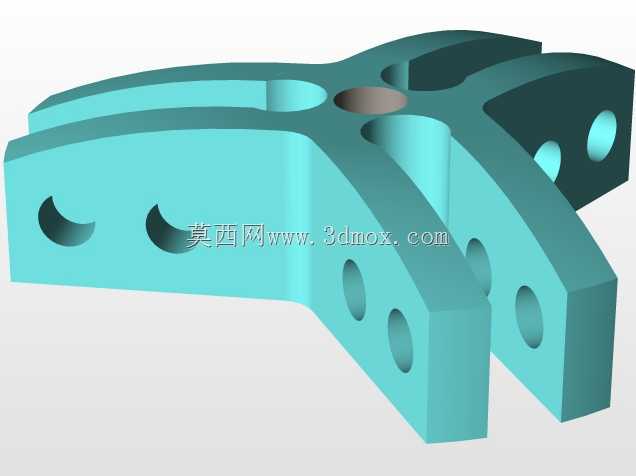

从设计思路的角度出发,这款结构没有追求大尺寸的覆盖范围,而是聚焦在小型轴承的拆卸场景,整体结构做了轻量化处理,横梁的非受力区域做了减重孔设计,在保证横梁抗弯强度的前提下,降低了工具自身的重量,长时间手持作业也不会产生明显的负重感。拉爪的弧形臂采用等强度梁的结构设计,从上端连接销轴处到下端勾头位置,截面尺寸逐步变化,受力时的应力分布更均匀,不会出现局部应力集中导致的爪臂变形甚至断裂问题,弧形的臂身结构也给下方的轴承留出了足够的容纳空间,拉拔过程中臂身不会和轴承外圈发生摩擦剐蹭,避免损伤轴承的外表面。施压螺杆的底端做了平头处理,并且做了淬火硬化,作业时顶在轴的中心孔位置,不会因为顶压过程中的压力损伤轴端的中心孔,也不会出现打滑偏移的问题,保证拉拔过程中受力始终沿着轴的轴向方向,不会因为偏载导致轴承内圈受力不均,出现卡滞甚至掰裂轴承的情况。
从安装边界与尺寸适配的角度来看,这款拉拔器的两爪最大张开距离可以覆盖常规小型设备常用的轴承外径范围,拉爪的有效拉拔行程可以满足常规轴承从配合轴段上完全脱出的距离需求,不需要中途多次调整拉爪的勾接位置。横梁上的两个拉爪安装孔做了长槽设计,拉爪的安装位置可以沿着长槽做小范围的滑移调整,配合拉爪自身的摆动角度,可以适配不同厚度的轴承端面,不管是薄壁的深沟球轴承还是厚度稍大的圆锥滚子轴承,都能找到稳定的勾接位置。整体结构没有易损的小零件,所有连接位置都采用刚性销轴连接,日常使用不需要复杂的维护,表面做了氧化防锈处理,在车间潮湿的环境下存放也不容易出现锈蚀,不会因为锈蚀导致螺纹传动卡滞或者销轴转动不灵活。在实际建模过程中,所有的配合面都做了合理的公差预留,螺纹连接位置预留了足够的传动间隙,销轴和安装孔之间采用间隙配合,保证转动灵活的同时不会出现过大的旷量,避免拉拔过程中因为间隙过大产生晃动,影响作业的稳定性。
