车辆独立悬架摆臂减震集成结构设计

项目分类:汽车 发布时间:2022-01-13 ID:495638
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计
  • 车辆独立悬架摆臂减震集成结构设计

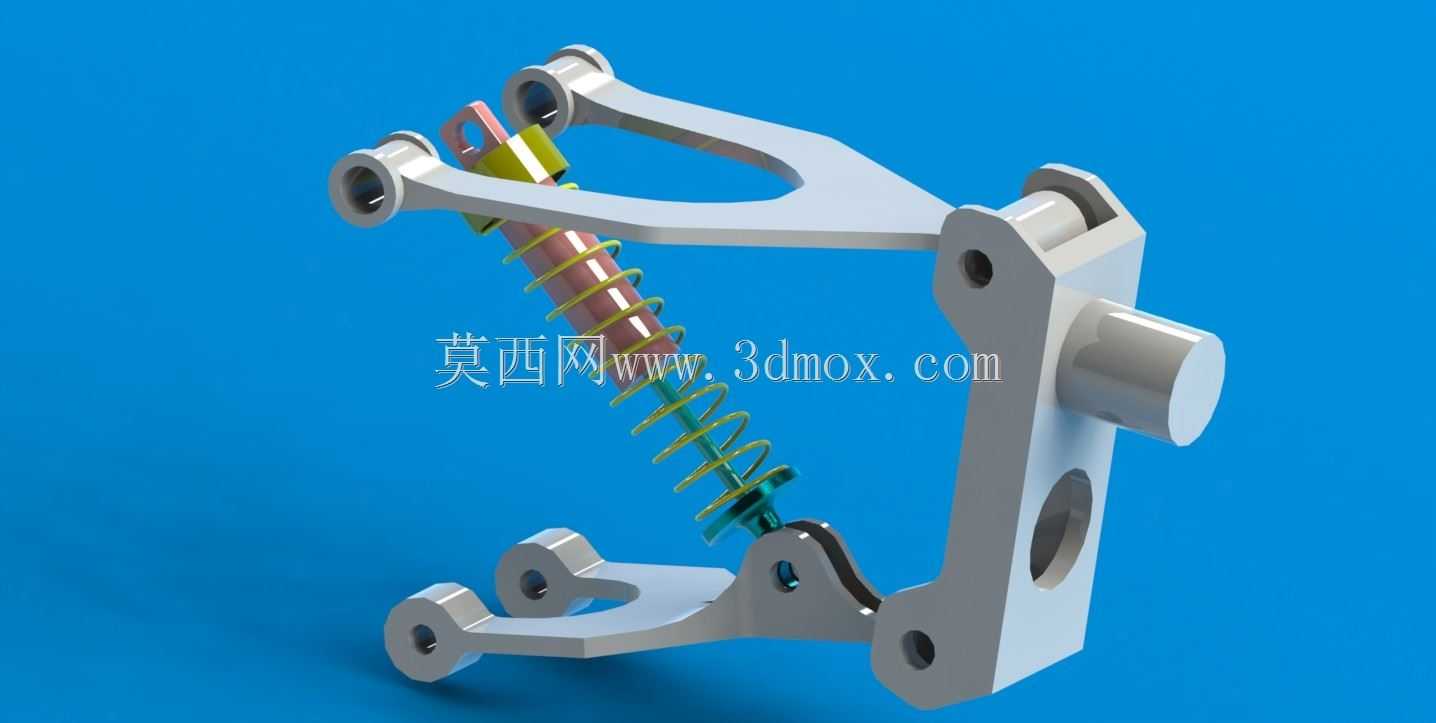

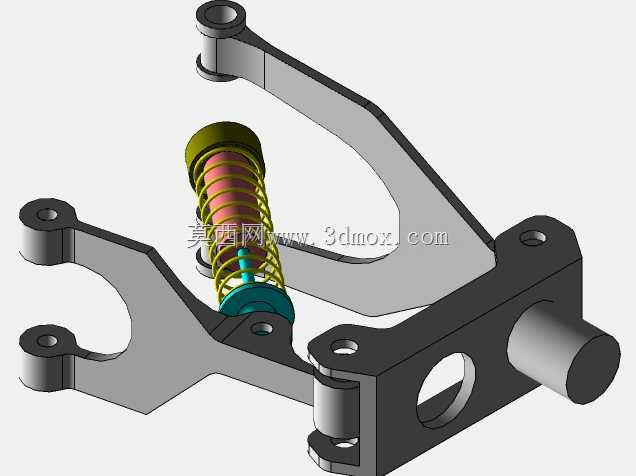

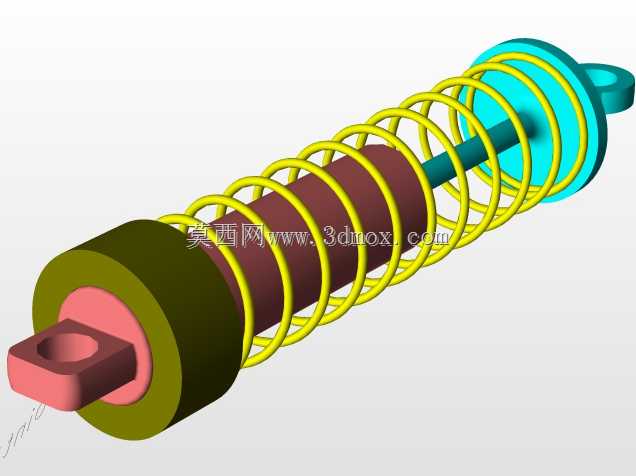

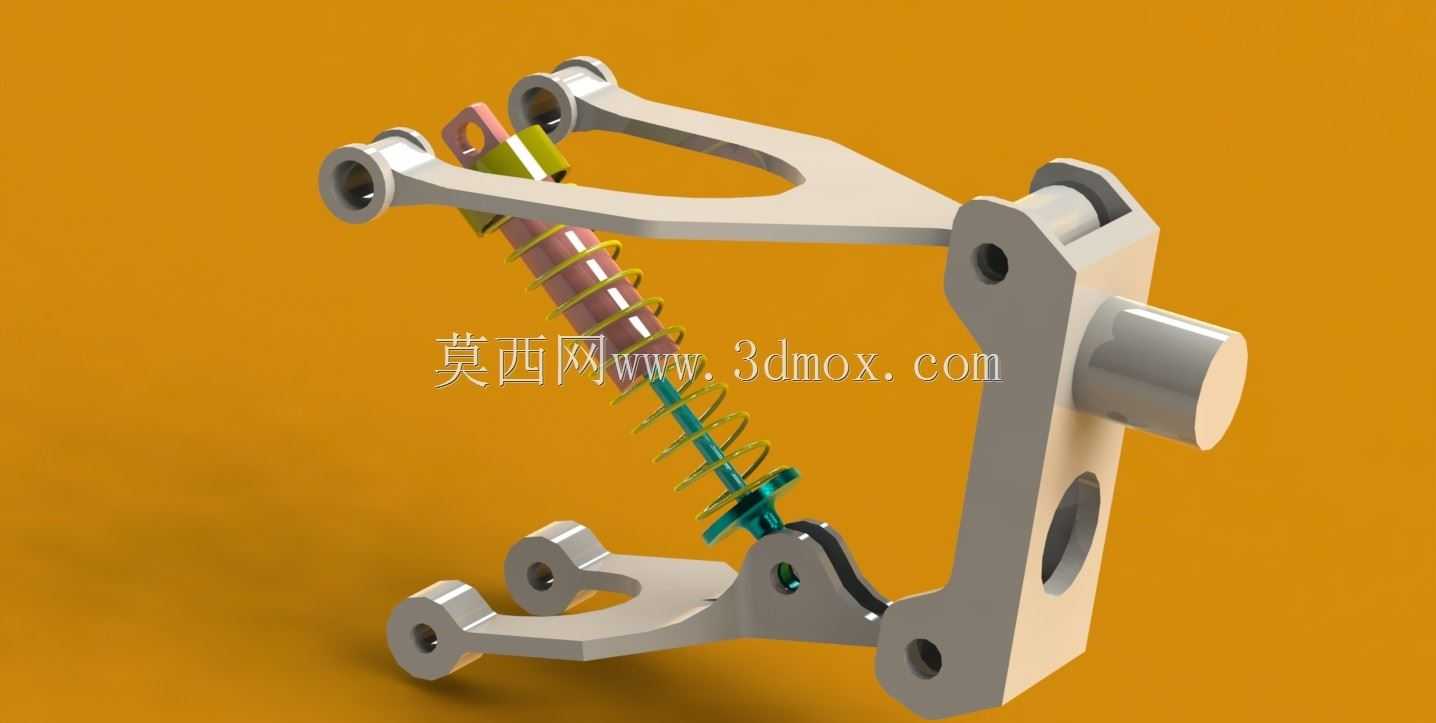

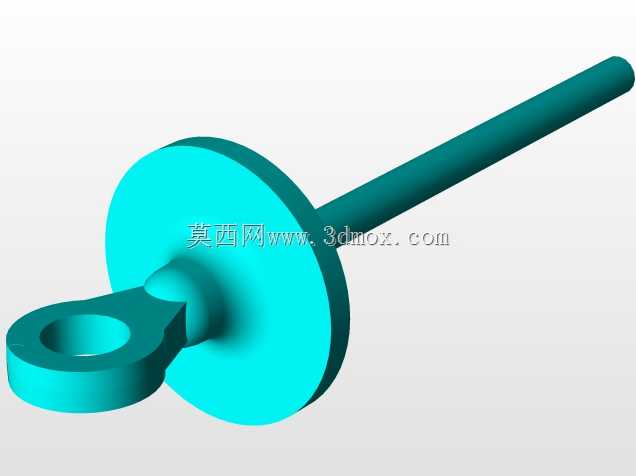

  这套悬架结构主要面向小型非道路作业车辆、低速电动代步车以及轻型改装车辆的底盘悬挂场景,区别于传统整体桥非独立悬架,采用上下摆臂配合螺旋弹簧与阻尼器的集成布局,能够在车轮受路面冲击产生跳动时,同时约束车轮的纵向、横向位移,保证轮端定位参数在设计行程内的波动量控制在合理区间,避免出现转向回正异常、轮胎偏磨等常见底盘问题。从结构功能来看,整套部件承担了轮端与车架之间的连接传力作用,车轮受到的垂直方向冲击会先传递到下摆臂铰接点,再通过减震器总成的弹簧形变吸收冲击能量,阻尼芯杆则负责抑制弹簧往复弹跳,避免车身出现多余的余震;而车辆加速、制动时产生的纵向力,以及过弯时的侧向力,则由上下两个叉形摆臂共同承担,

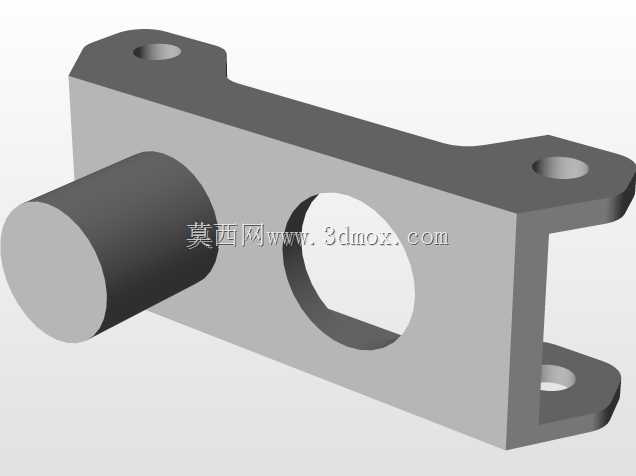

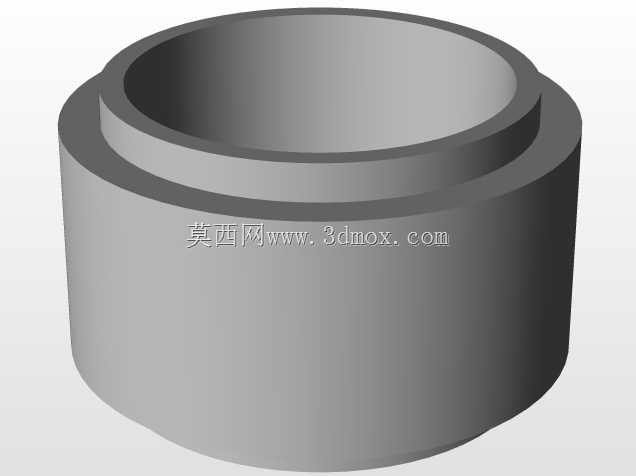

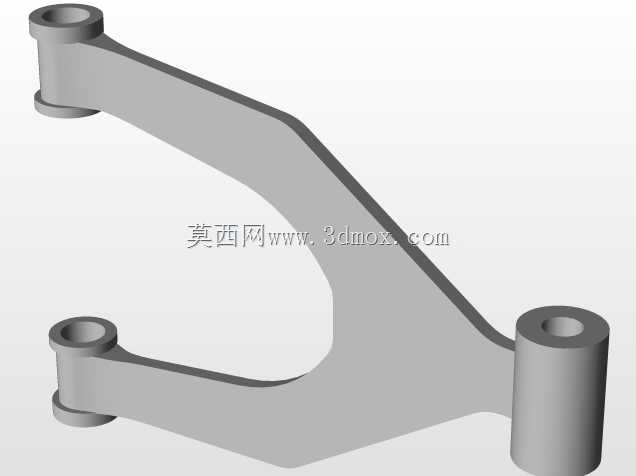

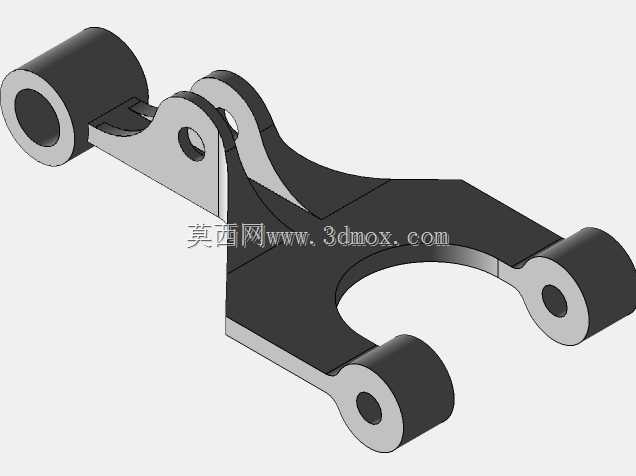

  摆臂两端的铰接衬套安装位预留了足够的压装空间,可根据使用场景匹配不同刚度的橡胶衬套或者聚氨酯衬套,平衡行驶滤震性与操控响应速度。设计过程中优先考虑了安装边界的通用性,上摆臂采用分体式叉形结构,两个铰接点的中心距按照常见轻型车的轮舱内侧安装位尺寸设定,与车架连接的铰接孔采用同轴等径设计,无需额外制作异形安装座即可适配多数管式车架或者冲压副车架的安装点位;减震器采用倾斜布置方案,而非传统垂直安装,这样的布局能够在有限的轮舱垂直空间内获得更长的减震有效行程,同时倾斜角度的设定避开了轮端跳动时的轮胎运动包络,即使匹配大尺寸越野轮胎也不会出现运动干涉。结构细节上,摆臂的连接支架采用一体化铸造成型的思路设计,

  支架上预留的三个铰接孔分别对应上摆臂、下摆臂以及转向节的安装位,孔位之间的加强筋按照受力路径布置,在转向节安装轴的根部做了加厚处理,能够承受制动时的较大弯矩,避免长期使用后出现轴颈变形;减震器下端的连接耳片与下摆臂采用铰接设计,上端则直接固定在上摆臂的延伸支架上,这种布局省去了单独的减震器塔顶安装结构,能够进一步降低底盘重量,同时减少零部件数量,降低后期装配与维护的复杂度。尺寸设计上,整套悬架的设计轮跳行程设定在120毫米,压缩行程与回弹行程的比例按照6:4分配,既能够满足非铺装路面的大冲击缓冲需求,也能保证铺装路面行驶时的支撑性;摆臂的铰接点位置经过运动学校核,在车轮上下跳动全行程内,前轮前束值的波动量控制在0.3度以内,

  外倾角波动不超过0.8度,能够保证轮胎始终与地面保持最大接触面积,提升行驶抓地力。安装适配方面,转向节连接轴采用标准花键轴尺寸,可匹配多数轻型车的轮毂轴承单元,无需重新定制轮毂部件;所有铰接孔的直径统一采用常见的衬套外径规格,维修替换时无需单独定制非标衬套,降低后期使用成本。整套结构没有冗余的设计部件,所有受力部位的材料厚度都经过受力仿真优化,在满足强度要求的前提下尽可能削减非受力区域的材料厚度,整体重量比同载荷等级的传统麦弗逊悬架降低约18%,适合对底盘重量有要求的小型电动车辆使用。在实际装车场景中,这套悬架可直接替换同尺寸的原有前悬结构,无需对车架进行大范围切割改装,摆臂与车架连接的安装孔位预留了±5毫米的调节余量,可根据不同车型的轮距需求小幅调整安装位置,适配不同宽度的车身;减震器的弹簧座预留了多档调节卡槽,可根据车辆载重情况调整弹簧预紧力,空载与满载状态下都能保持合适的车身高度,避免出现悬架打底或者弹簧过度拉伸的情况。结构的运动部件之间都预留了足够的运动间隙,即使在最大转向角度、最大轮跳的极限工况下,各个部件之间也不会出现硬接触摩擦,铰接部位的润滑通道预留了黄油嘴安装位,可定期加注润滑脂延长衬套使用寿命,适合长期在多尘、颠簸的户外作业场景使用。
