自动化部门车间办公生产区域三维布局方案

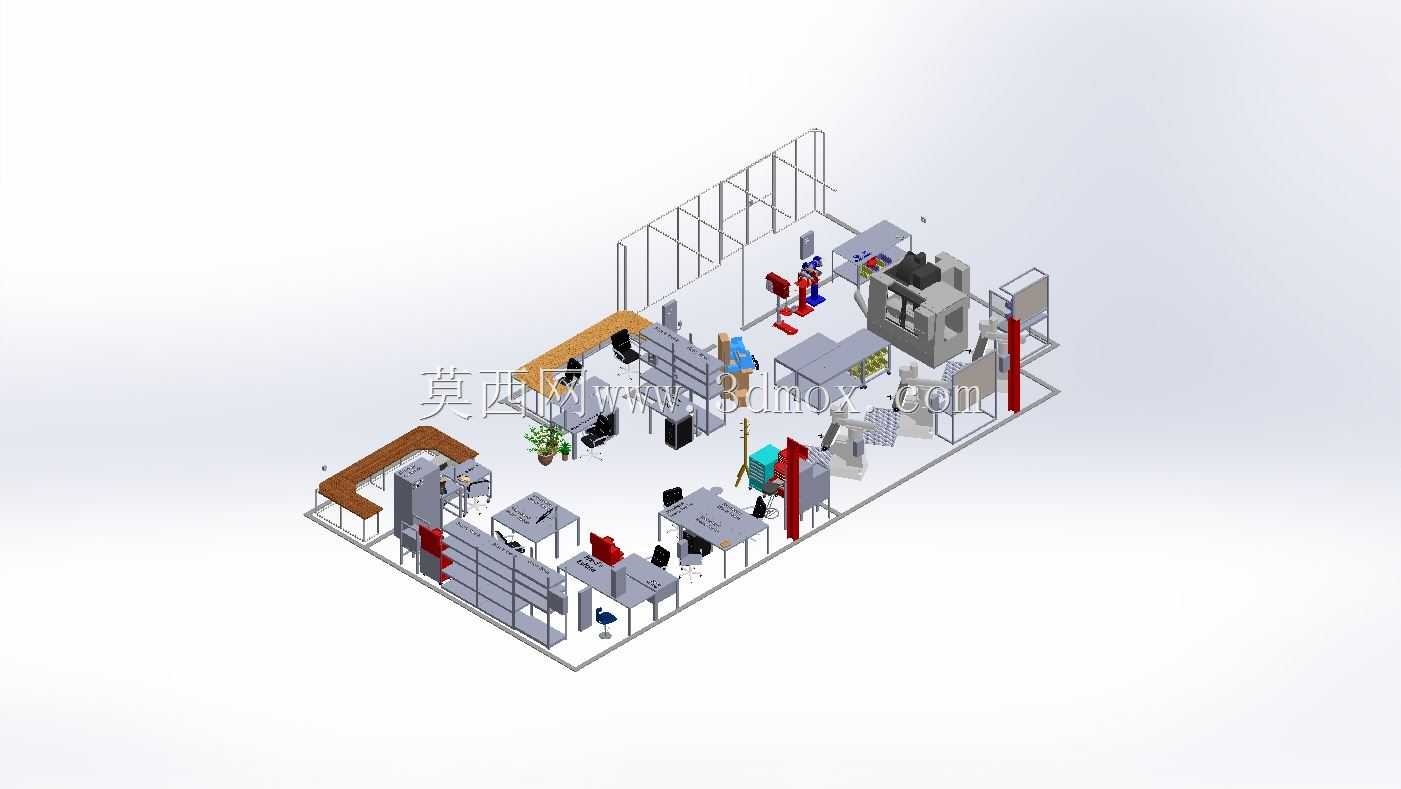

　　这套三维布局方案完整还原了自动化部门生产与办公复合区域的空间排布逻辑，覆盖从日常设计办公到小型零件加工、物料暂存、设备调试的全流程作业场景，可直接作为车间搬迁、工位调整、新场地规划的空间排布参考。布局中沿区域内侧设置连续办公工位，每个工位预留足够的显示器放置、键盘操作与文件摆放空间，工位旁配置带多层隔板的文件储物柜，用于存放技术图纸、作业指导书、常用工具耗材，避免零散物品占用作业台面。办公区与生产加工区之间通过半高铝型材框架做软隔断，既不遮挡区域内的视线传递，方便管理人员快速掌握全区域作业状态，也能对加工区域的切屑飞溅、轻微噪音起到一定阻隔作用，减少加工作业对办公区域设计人员的干扰。生产区域内排布了钻床等通用机加工设备，

　　设备安装位置严格预留操作空间与维护边界，设备周边预留工件上下料的临时放置台面，方便操作人员完成小型零件的钻孔、攻丝等二次加工工序，设备旁设置专用的工具挂板，用于悬挂常用的扳手、卡尺、锉刀等工量具，减少作业过程中取放工具的走动距离。区域角落采用工业铝型材搭建笼式物料存放区，框架采用标准4040铝型材拼接，侧面加装网格挡板，既可以清晰观察内部存放的物料品类，也能防止零散物料滑落，笼内设置多层置物隔板，分类存放待加工毛坯、加工完成的半成品、外购标准件以及设备调试用的备用配件，避免物料随意堆放占用通行通道。所有电气壁挂盒统一沿隔断框架与墙面排布，走线全部沿铝型材槽内隐藏布置，既避免明线被过往工件、推车剐蹭造成破损，

　　也能让整个区域的排布更加整洁规整，每个壁挂盒对应下方工位或设备的供电、网络接口，预留足够的接线余量方便后期设备移位调整。布局中所有主通行通道宽度满足小型物料推车双向通行要求，通道边缘不放置任何突出物品，避免影响人员与物料的转运效率，每个工位与设备的操作位置都预留了人员转身、取放物料的活动空间，不会出现空间局促影响操作的问题。办公区域的桌椅排布充分考虑人员交流需求，相邻工位之间预留足够的侧方空间，方便设计人员之间沟通图纸问题、传递技术文件，工位旁配置小型绿植点位，在规整的工业场景中补充适度的视觉缓冲。钻床等加工设备的安装位置特意远离办公区的核心位置，同时在设备底部预留减震垫的安装空间，减少设备运行时的振动传递到办公区域，

　　影响精密设计工作的开展。物料存放笼的尺寸根据区域角落的空余空间定制，充分利用边角闲置区域，不占用主通道与作业空间，笼门采用带锁的推拉结构，方便贵重物料、专用工具的存取管理。整个布局的空间利用率经过反复调整，在有限的占地面积内同时容纳了设计办公、小型机加工、物料存储、设备临时调试的全部功能，各功能区之间的动线没有交叉，人员从办公区到加工区、物料区的走动距离最短，完全满足自动化部门日常的研发、试制、小批量加工的作业需求，可直接用于新场地的工位划线、设备定位、隔断安装的施工参考，避免后期场地布置完成后出现动线不畅、空间不足需要反复调整的问题。
