工业连续式粉末喷涂生产线结构设计

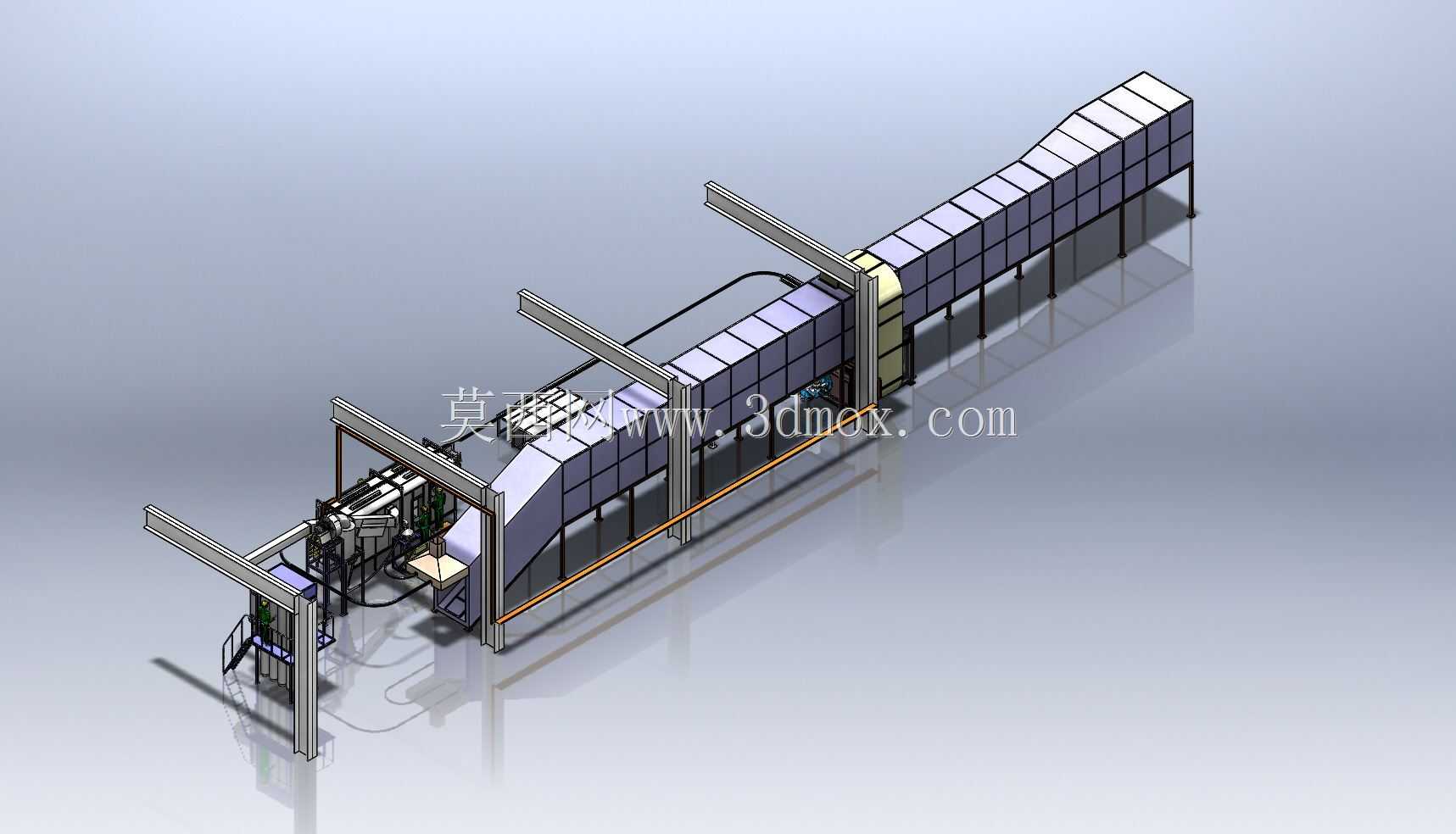

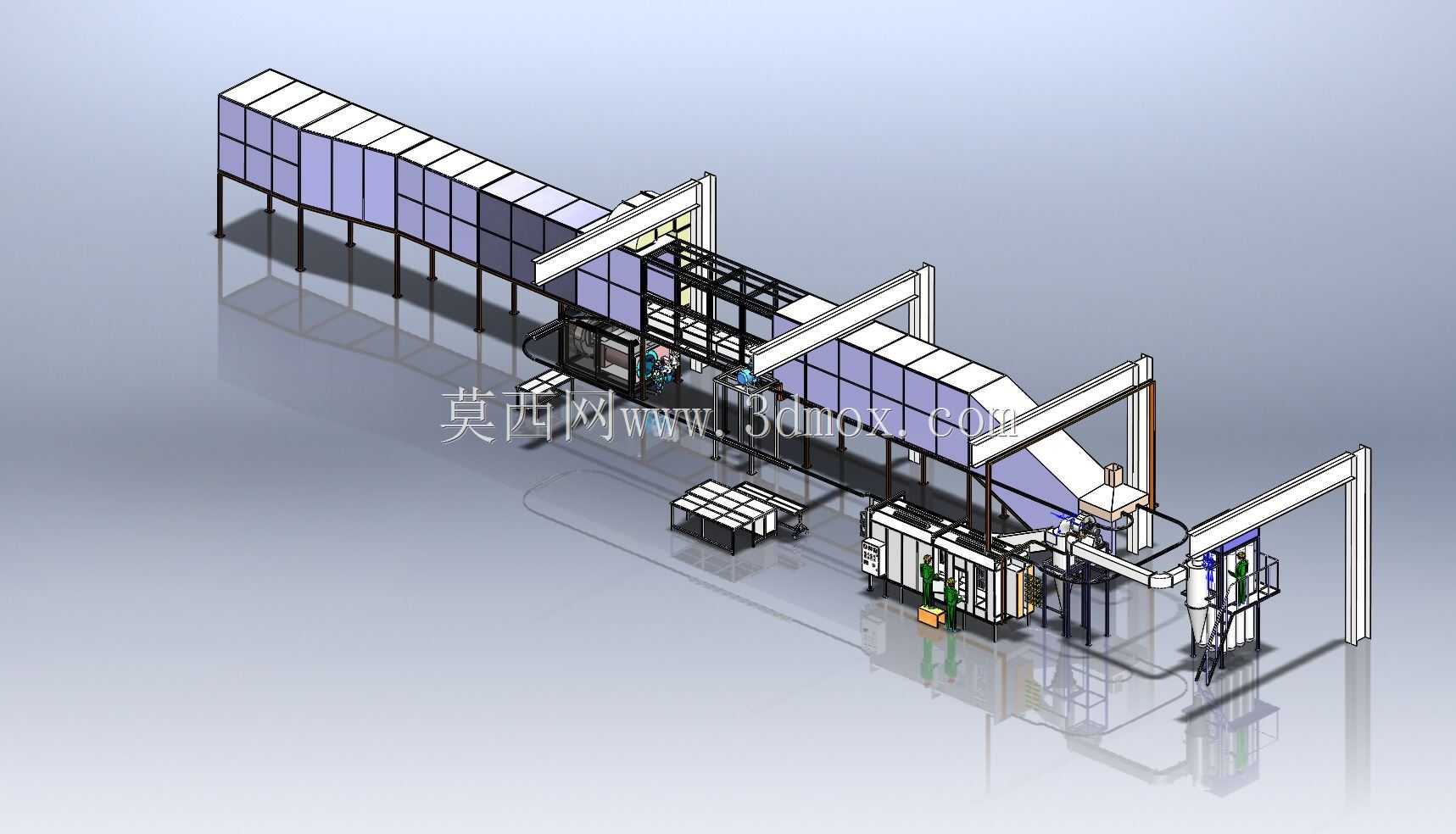

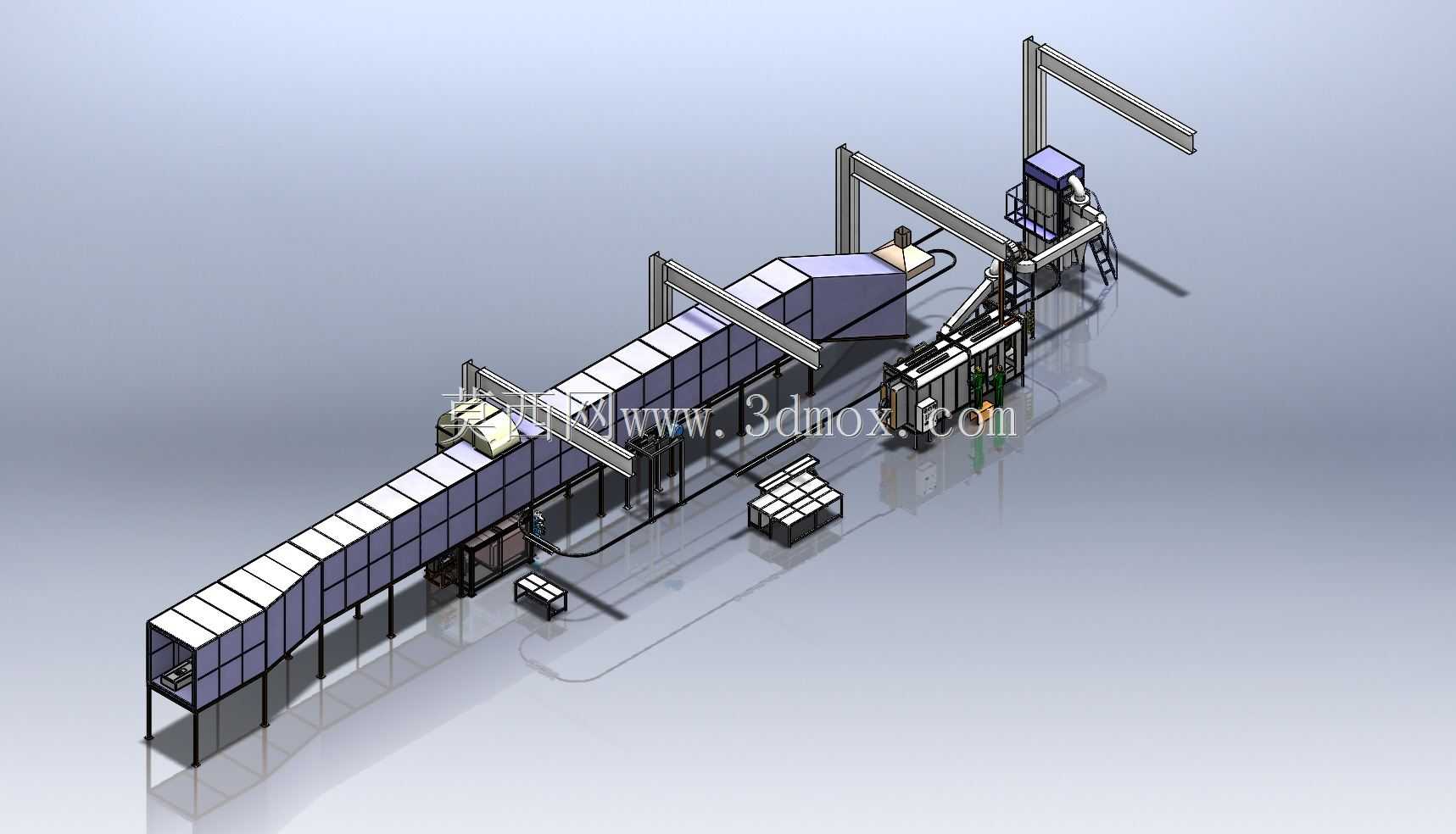

　　这套粉末喷涂系统主要面向五金构件、钣金件、型材类工件的表面防腐与装饰涂装作业场景，适配中小批量连续化生产的车间布局需求，可直接对接前处理工序、固化烘道完成全流程涂装作业，替代传统人工喷涂工位的高污染、低一致性作业模式。从结构布局来看，设备采用长条形贯通式排布，主体包含工件输送悬链、封闭喷涂室体、粉末回收单元、人工补喷工位、工件上下料段几个核心模块，整体沿车间纵向排布时需预留两端上下料的操作空间，侧面需预留设备维护、粉末补给的通行通道，顶部需匹配悬链的吊挂承重载荷，安装时需保证室体段的水平度偏差控制在合理范围，避免悬链运行出现卡滞、抖动问题。设备的核心功能围绕粉末静电喷涂的工艺需求设计，封闭室体采用分段式透明防护板拼接结构，

　　既可以观察内部喷涂作业状态，也能避免粉末外溢污染车间环境，室体内部设置的自动喷枪支架可根据工件尺寸调整喷枪的角度、前后位置与排布间距，适配不同外形尺寸的工件喷涂需求，末端设置的人工补喷工位配备操作防护平台，可对自动喷涂未覆盖的工件死角、内腔位置进行补喷作业，保证涂层覆盖的完整性。设计过程中重点考虑了烟气余热的循环利用结构，将固化段产生的高温烟气通过管路引至室体预热段，既可以提升工件进入喷涂区的表面温度，提升粉末附着效率，也能降低固化环节的燃油消耗，整套系统的输送线运行速度最高可达到4米/分钟，可根据工件的涂层厚度要求、工件复杂程度调整运行速度，速度调节范围覆盖0.5米/分钟到最高设计速度，适配不同工艺参数的生产需求。从安装边界来看，

　　设备的室体段高度需匹配车间的净空高度，悬链的吊挂高度可根据工件的最大吊挂长度调整，地面安装的回收单元、供粉中心需做基础找平，避免设备运行振动导致粉末流化不均，管路连接时需保证粉末回收管路的密封性，避免出现粉末泄漏影响回收效率。结构设计上采用模块化分段拼接思路，室体段、支架段、工位段均为独立模块，可根据车间的实际场地长度调整模块数量，适配不同产能需求的车间布局，不需要重新做整体结构的重新设计，缩短现场安装调试的周期。输送系统采用重载悬挂输送链，配套张紧装置、轨道转向结构，可实现工件的连续平稳输送，避免运行过程中工件晃动导致的涂层厚度不均问题，粉末回收单元采用大流量滤芯回收结构，

　　可将未附着在工件表面的粉末回收过滤后重新送入供粉系统循环使用，提升粉末的利用率，减少生产过程中的粉料损耗。设备的操作工位均设置了安全防护结构，人工补喷工位配备防护栏、操作踏板，避免操作人员高空作业风险，室体的检修门设置安全联锁装置，设备运行时检修门开启会自动切断喷枪高压电源，避免出现安全隐患。在实际生产应用中，这套系统可适配碳钢、铝合金等多种材质工件的粉末喷涂作业，涂层厚度可通过调整喷枪出粉量、输送线速度实现精准控制，相比传统人工喷涂作业，涂层厚度一致性可提升60%以上，粉末利用率提升40%左右，同时大幅减少喷涂作业区域的粉尘浓度，改善车间作业环境。
