这套结构模型完整还原了小排量往复式内燃机核心运动组件的配合关系,覆盖从曲轴动力输出到气门正时控制的全链路传动逻辑,可直接用于动力系统原理教学、结构方案验证以及新机型开发阶段的运动干涉校核工作。在实际量产机型的开发流程中,这类核心组件的匹配精度直接决定整机的动力输出效率、怠速稳定性以及排放达标水平,很多入门级工程师在做整机布置时,往往会忽略配气机构与正时系统的动态匹配边界,导致样机阶段出现气门碰活塞、链条跳齿、高速工况气门漂浮等致命问题,这套模型把所有运动副的配合关系做了无简化还原,能帮设计人员快速理清各组件的运动时序逻辑。从结构组成来看,模型包含了进气排气门、摇臂组件、气门复位弹簧、活塞、连杆、曲轴正时链轮、

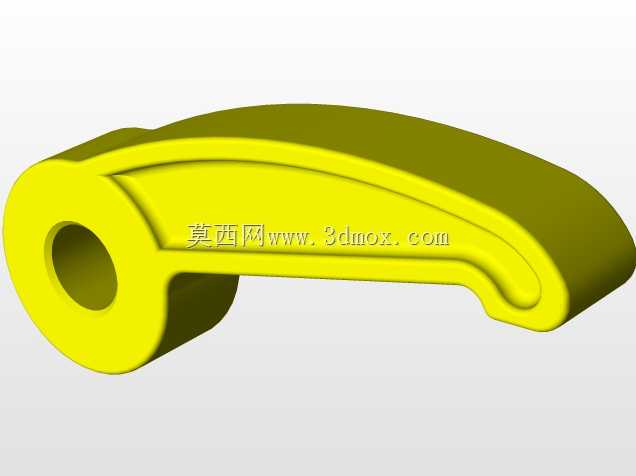

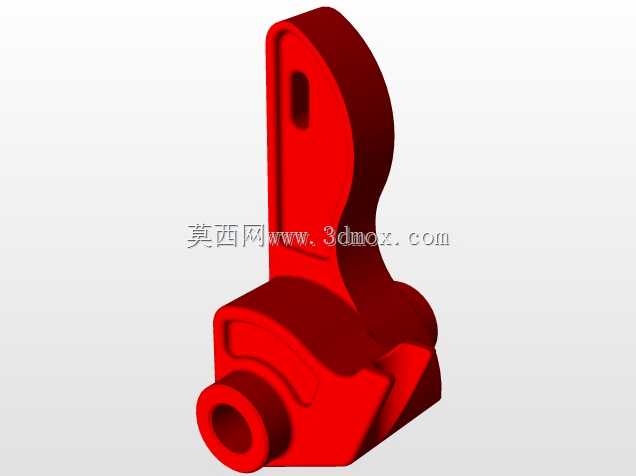

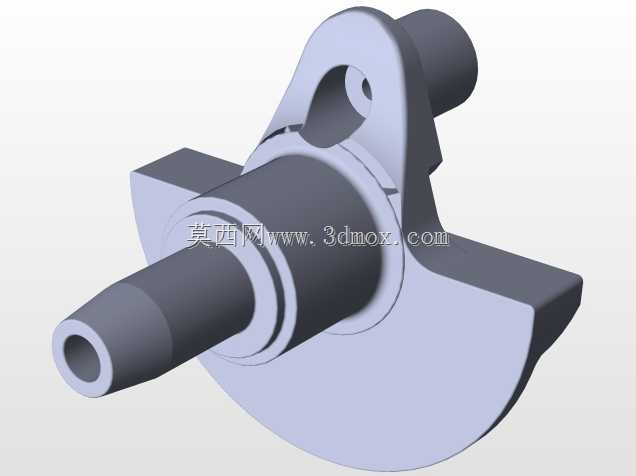

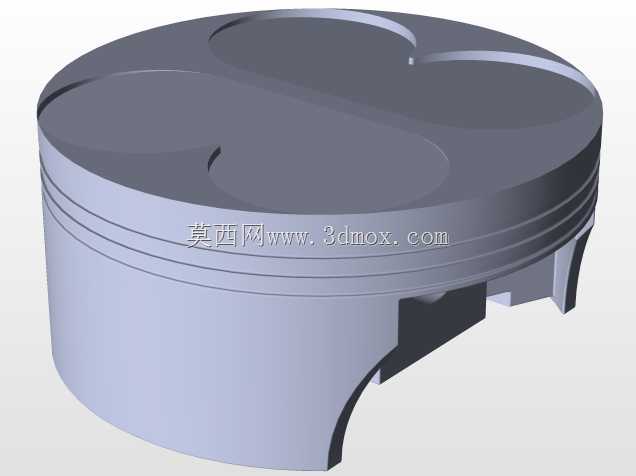

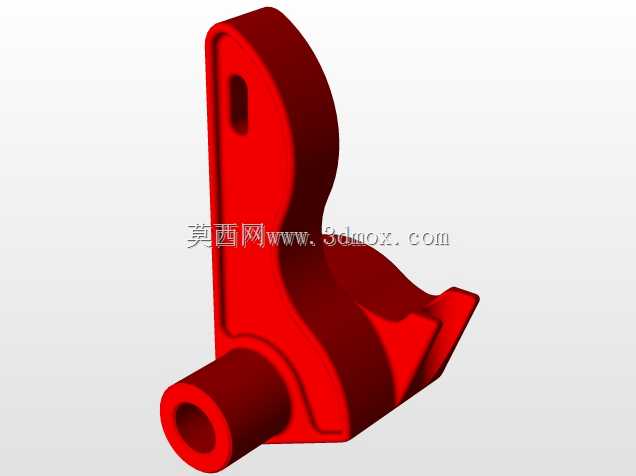

凸轮轴驱动链轮以及正时传动链条,所有部件的连接关系完全按照量产机型的实际装配逻辑搭建,没有做省略式的简化处理。其中气门组件采用顶置气门布置,摇臂的支点位置、凸轮接触面的型线对应关系都做了精准还原,复位弹簧的安装座、锁片结构都有完整呈现,能直观看到凸轮轴转动时,摇臂如何克服弹簧弹力推动气门完成开闭,以及弹簧如何在凸轮卸力后带动气门快速复位封闭燃烧室。活塞部分采用了常见的平顶活塞设计,活塞销与连杆小头的配合、连杆大头与曲轴曲柄销的连接都按照实际装配约束做了运动副设置,转动曲轴时可以清晰观察到活塞的上下止点位置,以及连杆在曲轴回转过程中的摆角变化,这部分结构在做燃烧室压缩比计算、连杆强度校核时,能直接提供运动行程的参考依据。

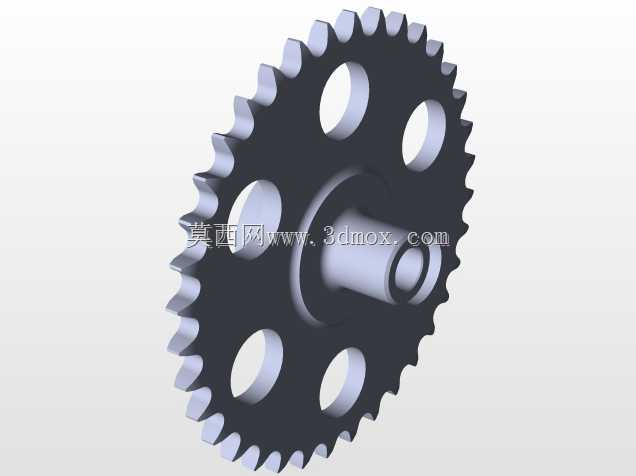

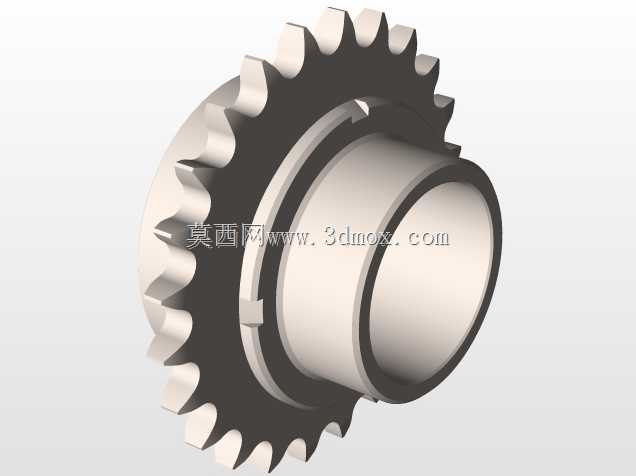

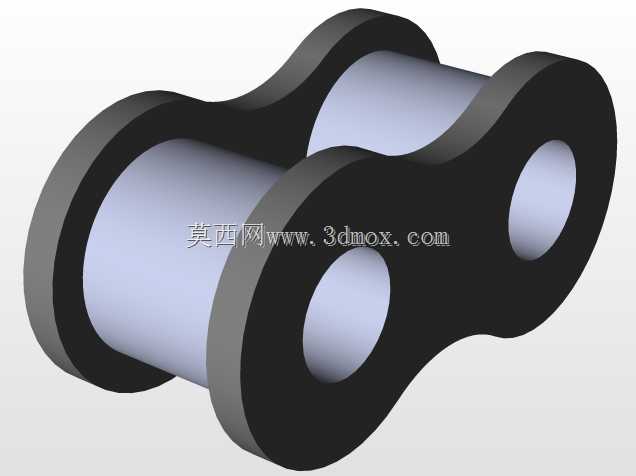

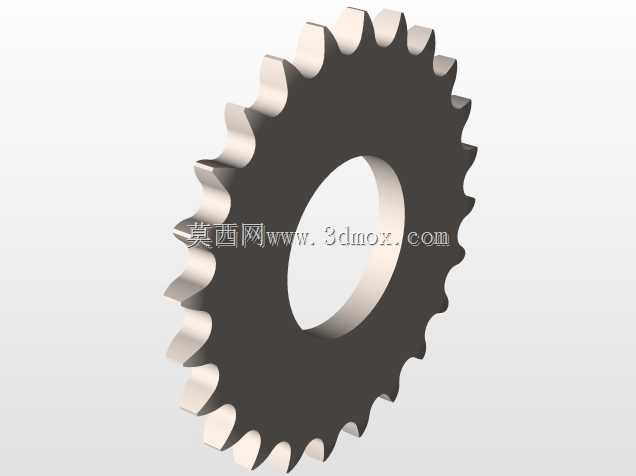

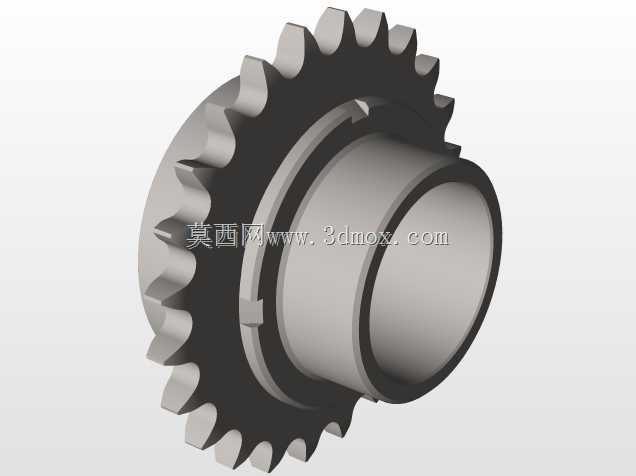

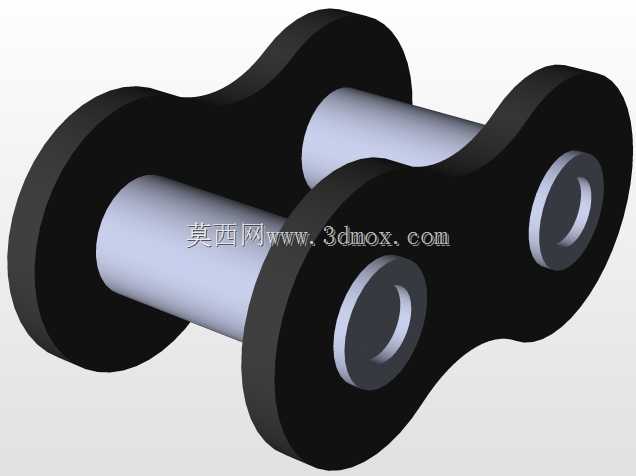

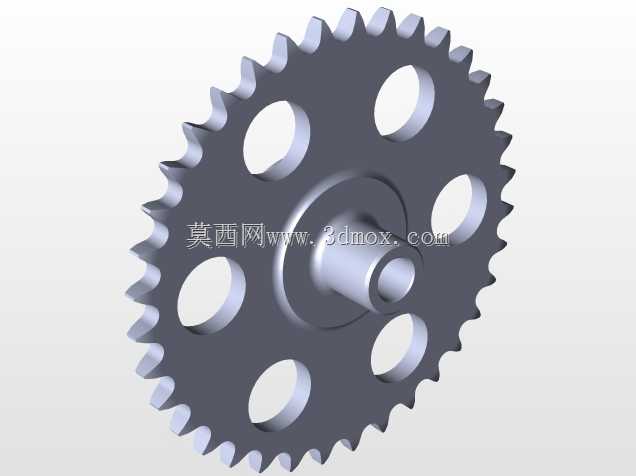

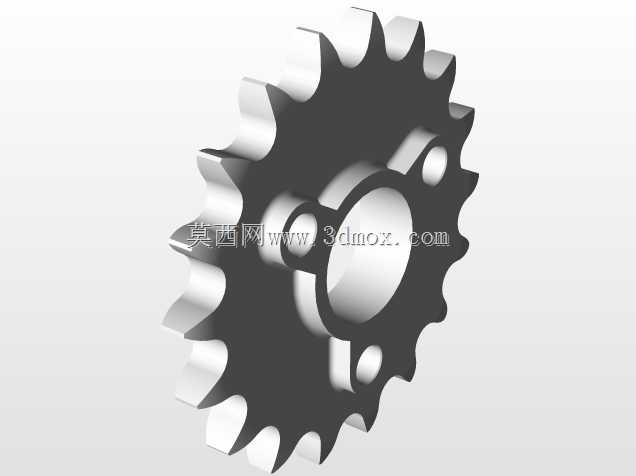

正时传动部分采用了滚子链传动结构,曲轴链轮与凸轮轴链轮的齿数比严格按照2:1的四冲程发动机正时比设置,保证曲轴每转动两圈,凸轮轴刚好转动一圈完成一次完整的进排气循环,链条的张紧导轨安装位置也在模型中做了预留,实际设计中这部分结构需要结合缸体的内部空间布置,既要保证链条在全工况下的张紧度,避免高速运转时链条抖动产生跳齿问题,也要预留足够的热膨胀间隙,防止冷机启动时链条张紧力过大加剧磨损。从安装边界来看,这套机构的所有组件都需要集成在缸盖与缸体形成的封闭腔体内,气门杆的安装轴线与缸盖燃烧室平面保持垂直,摇臂轴的安装孔位需要与凸轮轴轴承座保持平行度公差要求,曲轴的回转中心与缸筒中心线的偏置距离也按照常规量产机型的参数设置,
实际选型或改型设计时,可以直接参考这套结构的相对位置关系,调整缸径、行程参数时只需要对应修改活塞尺寸、连杆长度以及正时链轮的匹配参数,不需要重新搭建整体运动框架。在日常的教学实训场景中,这套模型可以拆解展示每个部件的结构形态,帮助初学者快速理解四冲程发动机进排气、压缩、做功四个行程中,各组件的运动配合时序,解决传统教材平面图难以展示动态配合关系的问题;在企业的新机型开发阶段,设计人员可以基于这套基础框架,调整气门升程、凸轮型线、链条张紧结构,快速验证不同方案的运动可行性,减少物理样机的试制次数,缩短开发周期。需要注意的是,实际量产应用中,这套机构的每个运动副都需要配套对应的润滑通道,比如摇臂轴的油道、链条的喷油润滑结构、活塞销的润滑油孔,这些附属结构虽然没有在模型中做细化呈现,但在做整机工程图设计时,必须结合润滑系统的布置同步考虑,避免出现运动副干磨导致的早期失效问题。另外,气门弹簧的刚度匹配、正时链条的抗拉强度选型,都需要结合整机的最高设计转速、最大爆发压力参数做对应计算,模型提供的结构关系可以作为载荷传递路径分析的基础,帮助工程师快速确定各部件的受力边界,完成强度校核工作。
