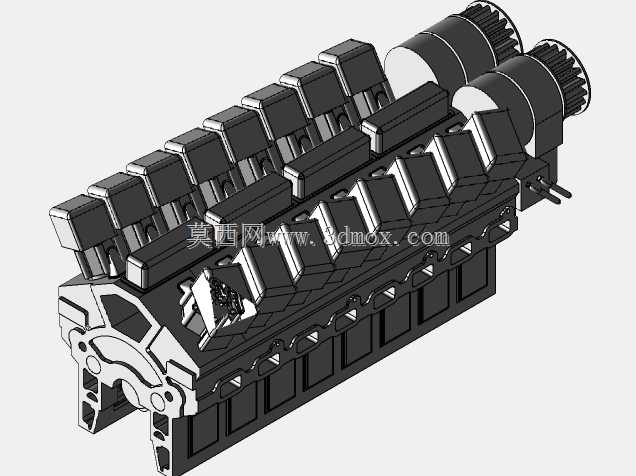

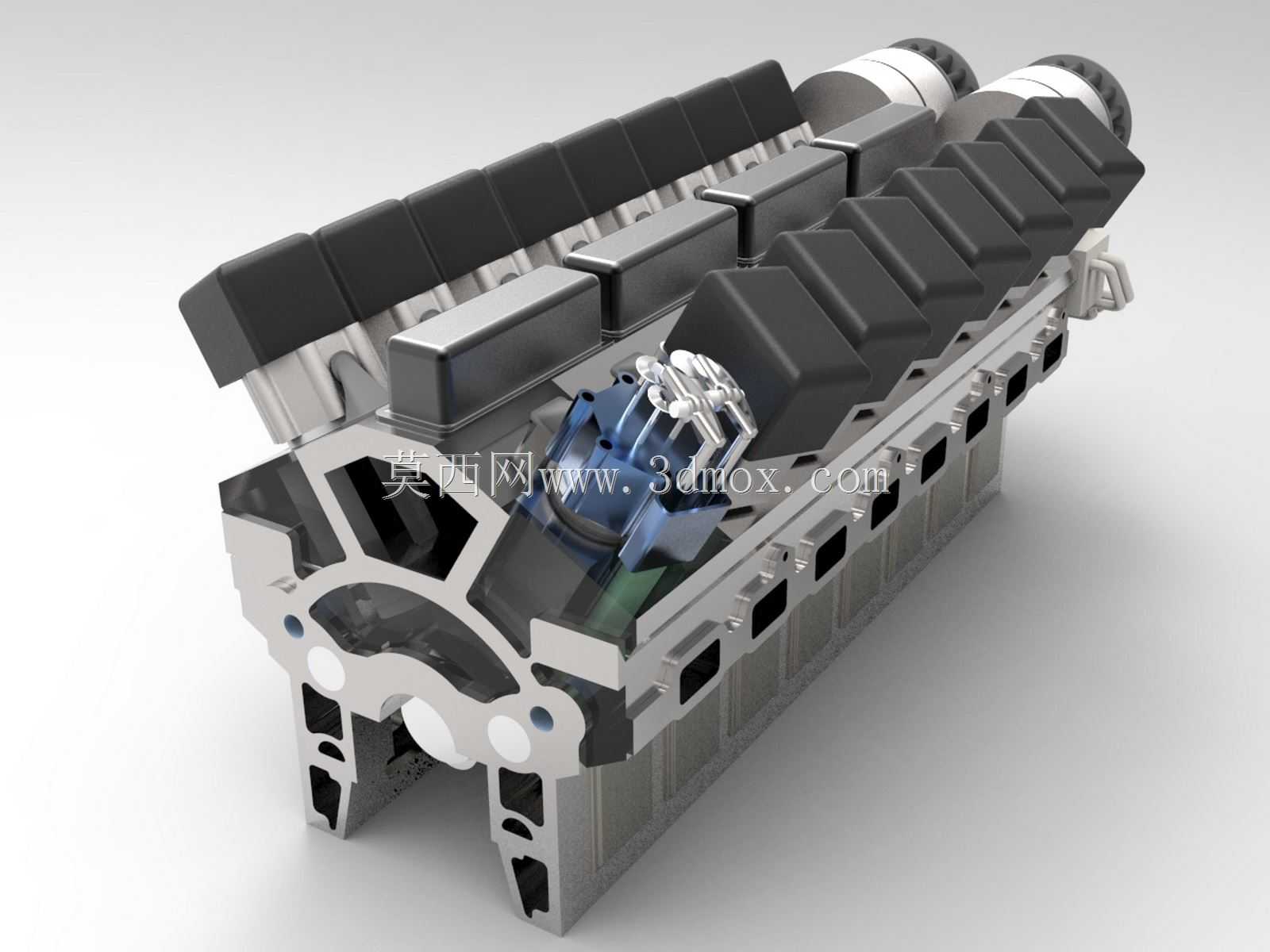

RK215柴油发动机结构三维数模

　　这款直列布局的大排量柴油动力单元，主要面向重型工程机械、大型船舶辅机、固定式发电机组这类需要持续输出大扭矩的重载工况场景，这类场景对动力单元的持续运转可靠性、低转速扭矩储备、燃油经济性都有极高要求，不能出现动力输出断层或者长时间高负载下的热失效问题。从结构设计来看，整机采用直列多缸排布，缸体采用高强度合金铸铁一体铸造成型，主轴承座采用跨接式强化结构，能够承受大扭矩输出时曲轴传递的交变载荷，避免缸体在高爆压工况下出现形变开裂。缸盖部分采用每缸四气门的配气布局，进排气道经过流体仿真优化，进气涡流比经过多轮标定，能够让柴油喷入气缸后与空气充分混合，提升燃烧效率，同时降低尾气中的颗粒物排放。曲轴采用全支撑锻造合金钢材质，

　　轴颈表面经过高频淬火处理，配合多层轴瓦结构，能够在长时间高转速运转下保持足够的刚度，减少轴颈磨损，延长整机大修周期。活塞采用铝合金材质，内部带有冷却油道，机油通过喷嘴喷入活塞内腔带走燃烧产生的热量，避免活塞顶部在高爆压下出现热变形，活塞环组采用三道环设计，兼顾气密封与机油刮除效果，减少机油消耗量与气缸漏气量。从安装边界来看，整机的安装支点分布在缸体两侧下部的加强筋位置，支点的同轴度、平面度公差控制在0.1mm以内，能够保证安装到设备机架后不会出现额外的装配应力，避免运转过程中因为应力集中导致的缸体开裂。整机的外接接口包括燃油进回油接口、冷却系统进出水口、机油加注与放油口、进排气接口、启动电机安装位、发电机安装位，

　　所有接口的位置都经过布局优化，方便后期运维时的管路连接与零部件拆装，不需要拆解整机核心结构就能完成常规滤芯更换、油液补充等保养操作。配气机构采用顶置凸轮轴设计，通过齿轮系从曲轴前端取力，齿轮系采用斜齿结构，运转时的啮合噪音更低，传动精度更高，能够保证气门开闭正时的准确性，避免出现气门碰撞活塞的故障。燃油系统采用高压共轨结构，喷油压力可以根据不同工况灵活调整，在低负载工况下降低喷油压力减少燃油消耗，高负载工况下提升喷油压力保证燃油充分雾化，兼顾动力输出与燃油经济性。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体内部，通过机泵将加压后的机油输送到曲轴轴颈、凸轮轴轴颈、摇臂轴等高速摩擦副位置，气缸壁、

　　活塞销等位置则通过曲轴运转带起的机油飞溅实现润滑，同时机油路上设置有安全阀与机油滤清器，能够在机油压力过高时自动泄压，同时过滤机油中的金属碎屑与杂质，避免摩擦副出现异常磨损。冷却系统采用闭式强制循环结构，水泵通过皮带从曲轴取力，驱动冷却液在缸体水套、缸盖水套、散热器之间循环，节温器布置在缸盖出水位置，能够根据冷却液温度自动切换大小循环，冷机启动时保持小循环让整机快速升温到工作温度，达到工作温度后切换大循环通过散热器散热，保证整机始终在最佳的温度区间内运转，减少冷机磨损与过热故障。整机的外形布局充分考虑了不同配套设备的安装空间需求，进排气侧的附件排布紧凑，不会出现突出的结构干涉配套设备的机架布局，飞轮壳采用标准化接口，能够匹配不同规格的离合器、变速箱或者发电机输入轴，适配不同的终端设备动力连接需求。在建模过程中，所有零部件的配合公差都按照实际生产的工艺要求进行设定，运动部件之间预留了合理的热膨胀间隙，能够直接用于结构验证、装配干涉检查、运维培训演示等场景，也可以作为同类动力产品改型设计的参考基础，帮助设计人员快速完成整体布局规划，减少前期方案设计的重复工作量。
