血液分离离心机转子腔体结构设计

　　临床检验及血液成分制备场景中，离心分离是核心的样本前处理环节，这款旋转腔体作为台式低速血液离心机的核心承载部件，直接决定样本分离过程的运转稳定性与分离精度。日常作业中，该部件需要承载标准真空采血管或血液成分分离杯，在3000-5000rpm的额定转速区间内完成连续运转，依靠离心加速度差异实现血液中血浆、白膜层、红细胞层的精准分层，或是完成成分血制备中的血细胞与血浆组分分离，是输血科、医院检验科、血站实验室离心设备的核心受力部件。

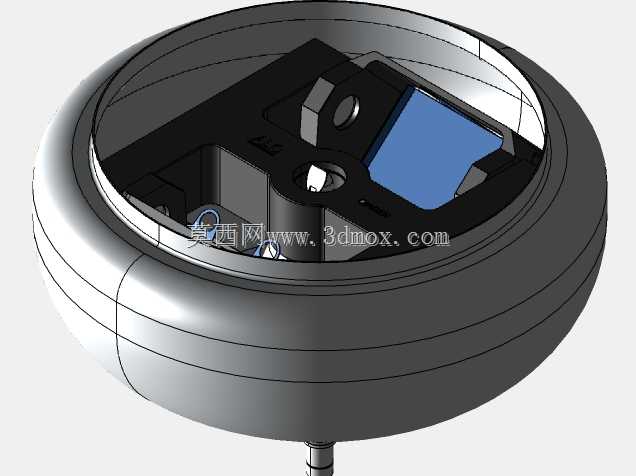

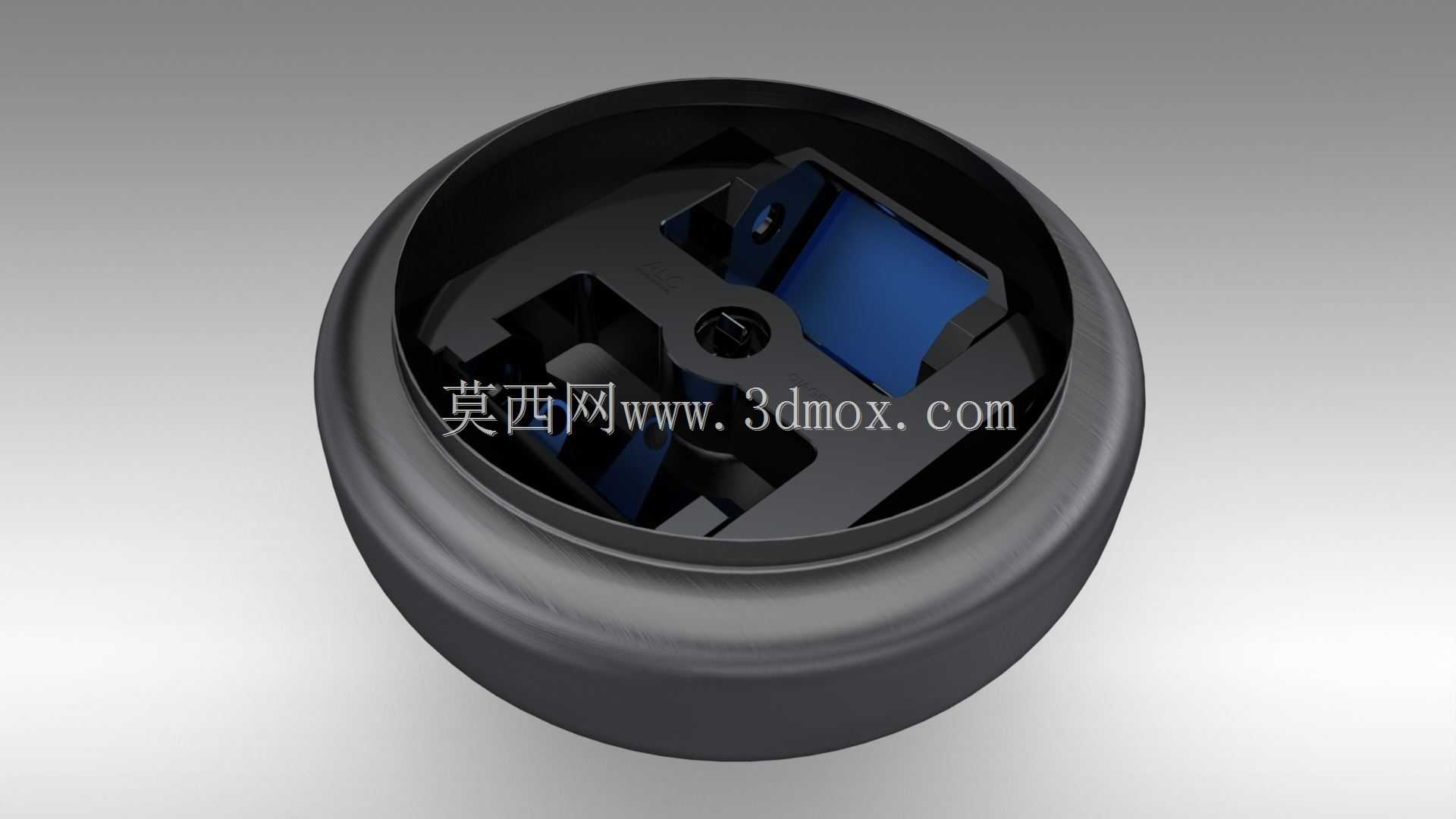

　　从结构设计逻辑来看，这款旋转腔体采用一体化碗状回转体构型，整体外轮廓为等壁厚圆弧过渡结构，从根源上规避直角应力集中区域，适配高速旋转下的离心力分布特性，避免长期交变载荷下出现结构疲劳开裂。腔体内部设置对称分布的样本位卡位结构，卡位采用径向定位+侧向挡边的组合约束形式，每个样本位的安装槽角度经过动平衡校核，确保装载样本后整体质心落在回转轴线上，减少高速运转时的径向跳动量。卡位内侧预留了样本容器的适配间隙，可兼容直径13mm、长度75mm/100mm的标准采血管，也可适配特定规格的一次性分离杯，卡位边缘做了R2圆角处理，避免取放样本时划伤容器外壁，也减少应力集中点。

　　腔体底部中心设置了与驱动主轴配合的安装定位孔，孔位采用H7级公差配合，端面设置3个均匀分布的M4螺纹安装孔，用于将腔体与主轴法兰盘刚性连接，安装时依靠中心孔实现径向定位，端面贴合实现轴向定位，螺纹连接施加规定预紧力后，可保证高速旋转时无相对窜动。腔体的内凹深度经过核算，可保证样本容器装入后，顶端低于腔体外缘上沿10mm以上，既避免运转过程中样本意外甩出的风险，也可配合上盖结构形成封闭的运转腔体，降低运转风阻与运行噪音。腔体的外壁采用光滑圆弧曲面，无突出结构，减少高速旋转时的空气扰动，同时也便于日常使用后的清洁消毒，适配医疗场景下的消杀要求。

　　设计过程中首先完成了动平衡仿真校核，对每个样本位的质心偏移量做了对称补偿，确保在额定满载工况下，整体动平衡等级达到G2.5级以上，满足医用离心机的振动限值要求，避免运转时的振动传导至设备机壳，影响设备使用寿命与操作安全性。结构强度仿真环节，针对最高转速下的离心载荷做了应力分布计算，腔体最大应力出现在底部与主轴连接的过渡区域，该区域做了加厚处理与圆弧过渡，安全系数达到4倍以上，可承受满载工况下的长期交变载荷，避免结构失效。材料选型上适配医疗场景的消毒要求，整体结构可采用高强度医用级铝合金或医用级高强度工程塑料加工，铝合金材质可做阳极氧化表面处理，具备耐消毒液腐蚀、易清洁的特性，工程塑料材质可采用注塑成型，适合批量生产，降低制造成本。

　　安装边界方面，这款旋转腔体的最大外径适配常规台式离心机的内腔尺寸，安装后与离心机内壁的径向间隙不小于20mm，避免运转过程中与机壳发生碰擦；腔体总高度适配离心机上盖的闭合高度，安装后顶端与上盖内表面的间隙不小于5mm，预留足够的安全距离。日常使用中，该腔体可直接从主轴上拆卸，便于清洁残留的样本污渍或是更换不同规格的卡位适配件，拆卸时仅需松开三个固定螺丝即可完成分离，维护操作便捷。卡位的对称设计要求用户装载样本时必须做重量配平，对称位置的样本重量差不超过1g，避免偏载导致的振动超标，这也是离心类旋转部件设计时预留的操作容错空间，通过结构上的对称布局引导用户规范操作，降低误操作带来的设备损坏风险。腔体内部的卡位挡边高度经过优化，既可以对样本容器形成足够的侧向约束，避免高速旋转时容器脱出，也不会过高导致样本取放困难，挡边的倾斜角度与采血管的放置角度匹配，确保样本容器在离心过程中保持固定倾角，保证分离后的分层界面平整，便于后续的样本提取操作。
