带加强筋钣金支架结构性能分析方案

　　在工业设备的钣金支撑结构设计中，L型安装支架是应用覆盖度极高的一类构件，小到电气柜内元器件固定、自动化设备侧装模组承托，大到输送线侧边挡料组件、检测设备外装传感器支架，都能见到这类构件的身影。这类支架通常一端通过螺栓固定在设备主体的安装立面上，另一端承托外接功能部件，长期承受垂向载荷，若结构刚度不足，会出现承托端下垂偏移的问题，轻则导致被固定部件对位失准，重则引发连接螺栓疲劳断裂、部件脱落的设备故障。

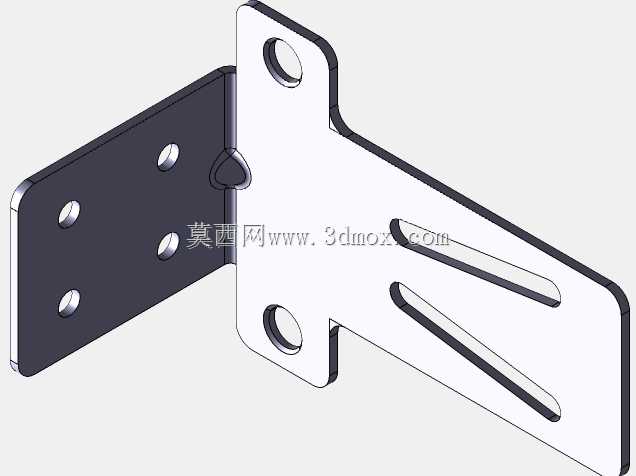

　　本次分析的钣金支架采用铝合金材质加工，铝合金本身密度低、防锈性能优异，适合在无强腐蚀的工业环境中长期使用，材料弹性模量参数符合常规工业铝合金的性能区间，能在保证结构轻量化的前提下，满足常规承托场景的强度需求。支架整体为L型折弯结构，立边上开设多组安装孔，可适配不同孔位间距的设备安装面，水平承托边同样预留安装孔位，用于固定待承托的功能部件，安装孔均采用圆孔设计，适配常规内六角螺栓的装配需求，孔位边缘预留足够的螺栓扳手操作空间，避免现场装配时出现工具干涉的问题。

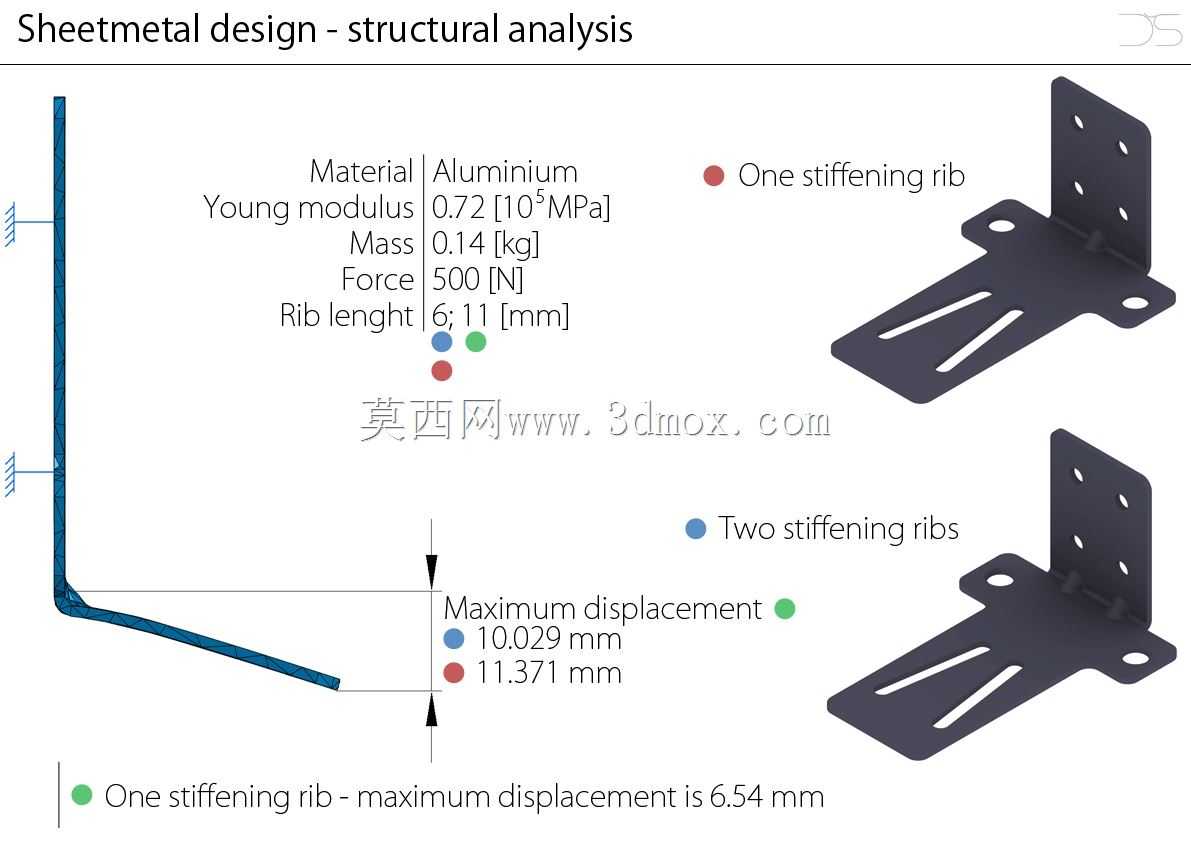

　　设计过程中针对无加强筋、单加强筋、双加强筋三种结构形式做了受力性能对比，加强筋采用与支架本体一体折弯成型的工艺，不需要额外焊接或铆接加强件，能在不增加过多加工工序的前提下提升结构刚度。仿真加载条件模拟实际使用中的最严苛工况，在承托端施加固定垂向载荷，约束立边安装孔的全部自由度，模拟支架完全锁固在设备立面上的实际安装状态，分别测算不同加强筋配置下的结构最大位移量。从分析结果可以看出，无加强筋的基础L型支架在载荷作用下，折弯位置应力集中明显，承托端最大位移量超过11mm，完全无法满足高精度部件的承托需求；增设单条加强筋后，结构整体抗变形能力大幅提升，承托端最大位移量降至6.54mm，可满足对安装精度要求不高的普通部件承托场景；配置双加强筋的结构刚度表现最优，承托端最大位移量进一步降低，能适配检测类、精密传动类对安装位置偏移量要求严苛的部件固定需求。

　　在实际选型应用中，可根据被承托部件的重量、允许安装偏移量灵活选择对应加强筋配置的支架版本，不需要在所有场景都选用刚度最高的双加强筋结构，避免不必要的材料浪费与成本上升。安装时需注意立边的固定螺栓必须全部锁附到位，若仅锁附部分螺栓，会导致立边约束不足，实际使用中的变形量会远大于仿真测算值，同时承托部件的重心应尽量靠近支架折弯根位置，减少悬臂长度带来的附加弯矩，进一步降低结构变形风险。这类一体折弯的钣金支架加工工艺简单，通过数控冲床下料、数控折弯机一次折弯即可成型，加工精度易保证，适合批量生产应用，在各类工业设备的外围构件设计中具备很高的复用价值，结构设计人员可根据实际安装空间、载荷需求调整支架的臂长、安装孔位间距、加强筋长度参数，快速适配不同的应用场景，缩短非标设备的结构设计周期。
