水箱除氧器罐体及内部构件结构设计

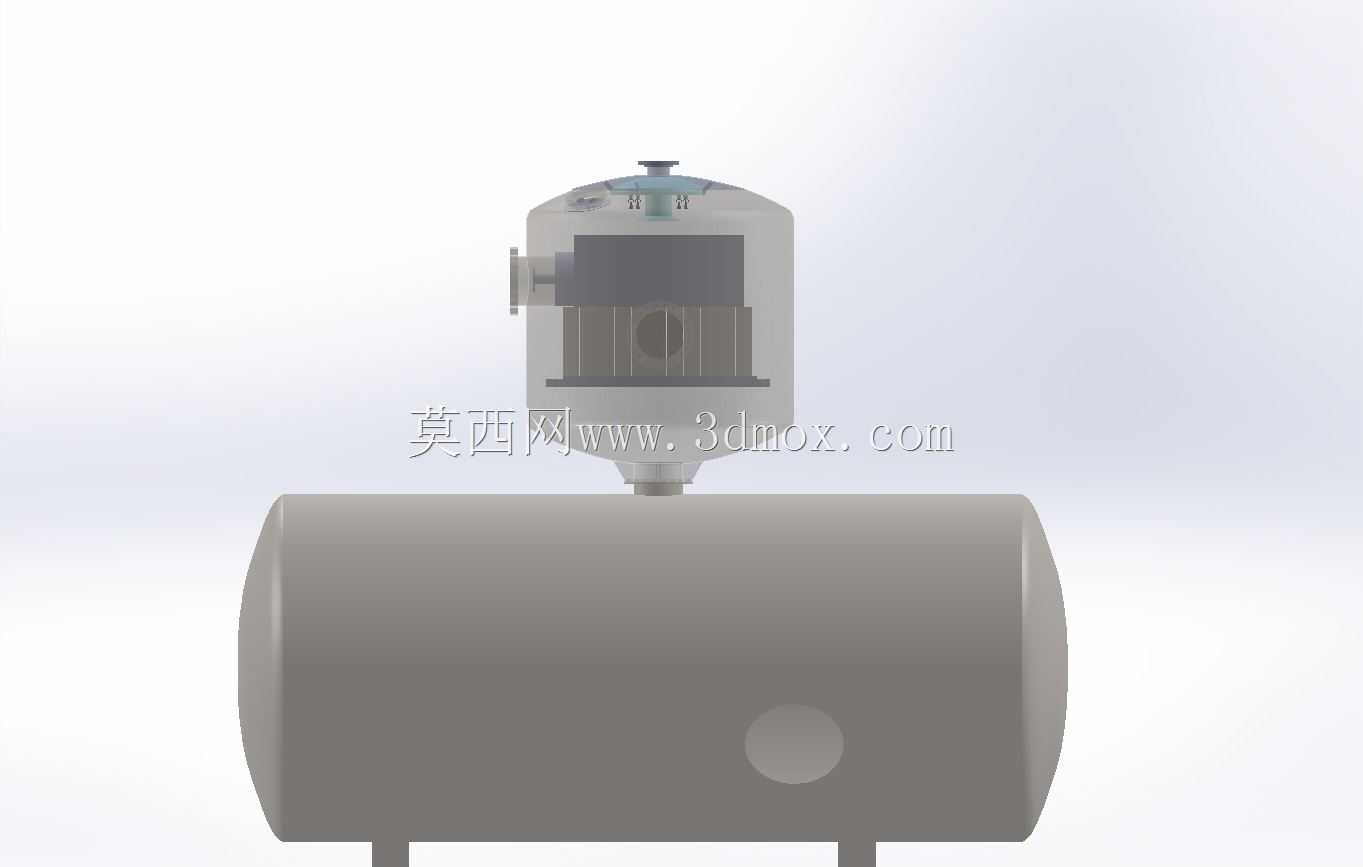

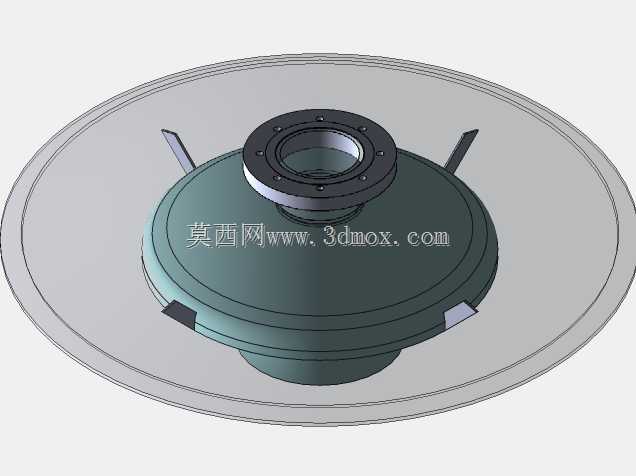

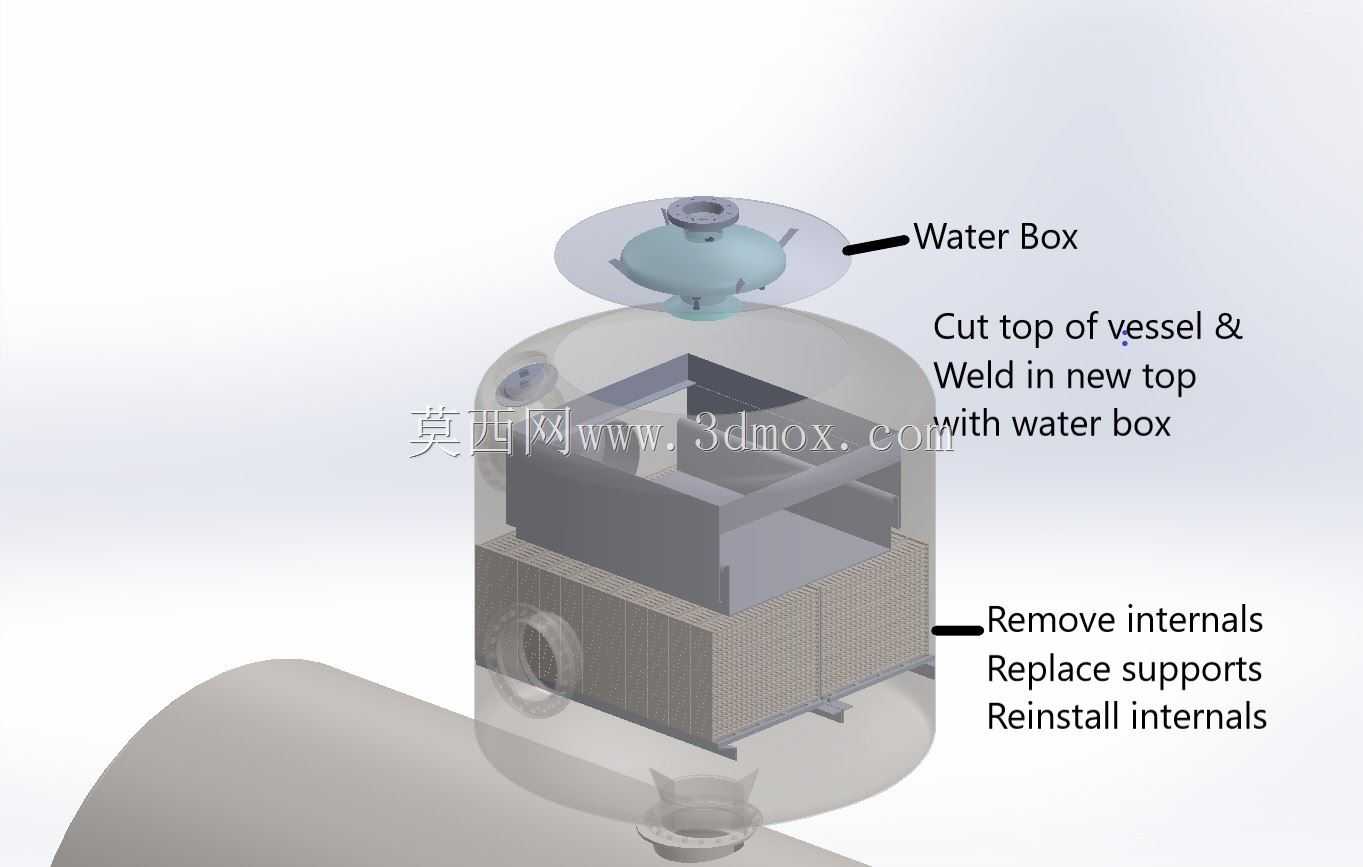

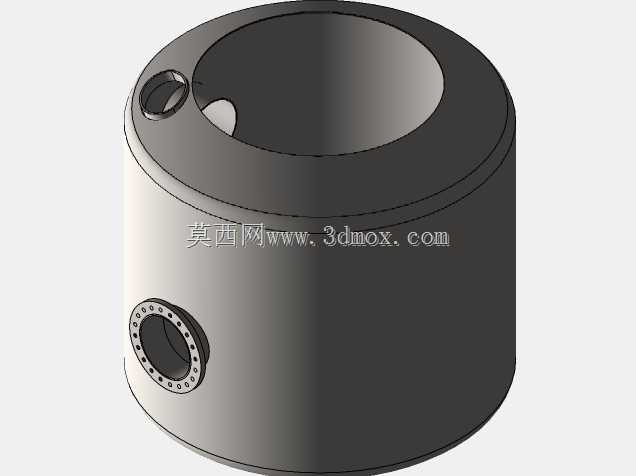

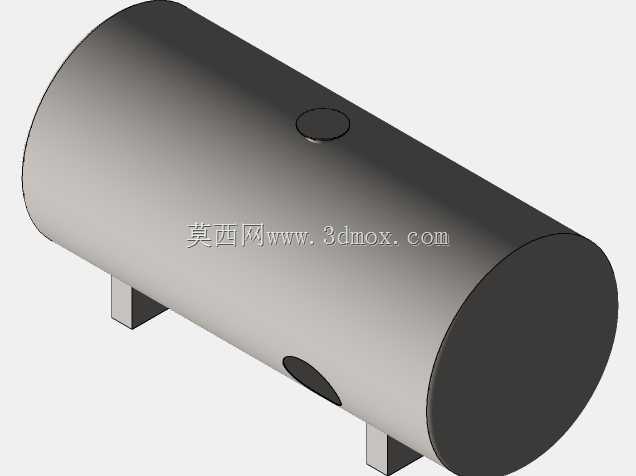

　　在工业锅炉给水处理、热电联产机组补水系统以及大型化工工艺水预处理工段，水箱除氧器是保障后续管路与换热设备不发生氧腐蚀的核心承压设备，这套三维结构完整还原了立式承压罐体加装顶部水室、内置布水与除氧组件的改造适配形态，和常规出厂整装除氧器不同，该结构重点呈现了在原有立式储罐基础上进行顶部开孔、新水室焊接装配、内部支撑更换与内件重装的全流程结构逻辑，适合现场技改项目的结构校核与施工交底使用。从实际工况适配来看，这类除氧水箱通常布置在锅炉房零米层或者除氧间高层平台，罐体本身为立式圆筒形承压结构，底部设置鞍式或者裙式支座，侧面预留人孔、进出水接管、液位计接口、排气口以及检修通道，顶部新增的Water Box也就是水室组件，承担进水布水、

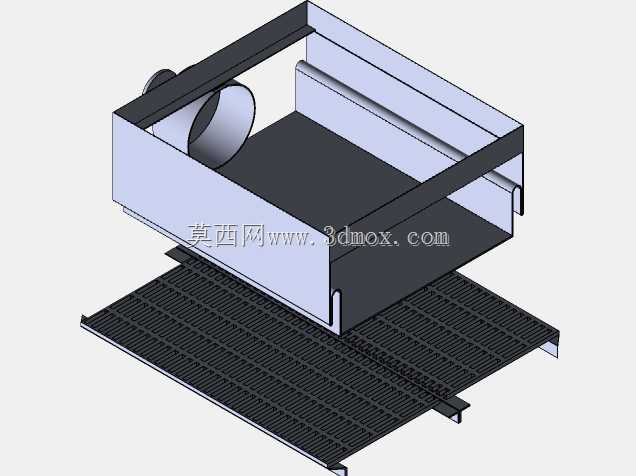

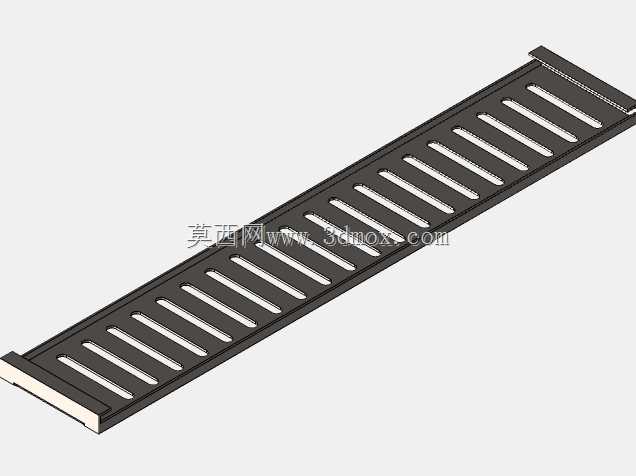

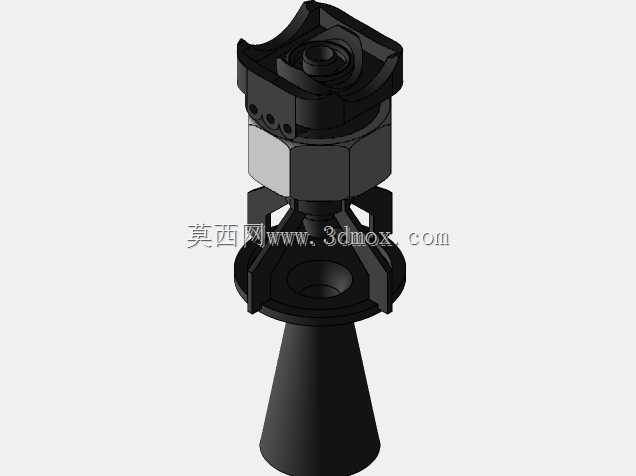

　　初步除氧的功能，原罐体顶部需要按照水室的法兰匹配尺寸进行弧形切割，切割边界需要避开原有罐体的环向焊缝与补强区域，新焊接的水室底部法兰要和罐体切割后的弧面做贴合度校核，焊接坡口采用双面V型结构，焊后需要做局部热处理消除焊接应力，避免承压运行时出现应力开裂。内部构件的设计逻辑围绕除氧效率与检修便利性展开，原有罐体内的旧布水装置、填料层支撑格栅因为适配旧的顶部进水结构，在更换顶部水室后需要全部拆除，新的支撑构件采用型钢焊接框架，框架与罐壁的连接采用可拆式支座连接，避免直接在罐壁大面积焊接破坏原有罐体的防腐层与承压强度，支撑框架上依次布置布水盘、填料层、集水装置，布水盘的开孔角度与孔径经过水力计算匹配额定处理水量，

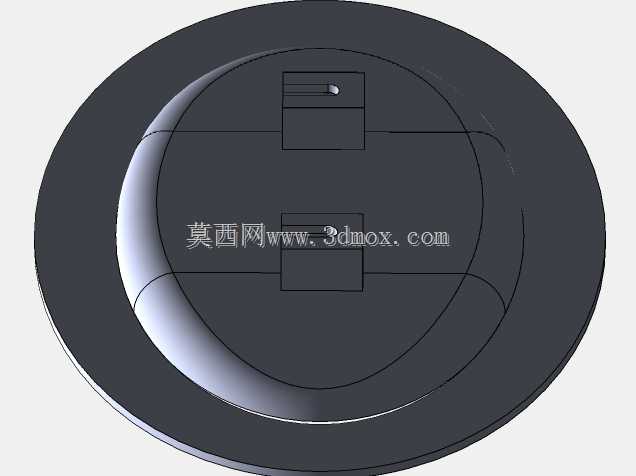

　　保证进水能够均匀洒落在填料层表面，和逆向流动的加热蒸汽充分接触，将水中溶解的氧气析出，析出的氧气随不凝性气体从顶部排气口排出。安装边界方面，罐体的外径、总高度需要匹配现场预留的平台开孔尺寸与检修空间，顶部水室的吊装高度需要满足现场起重设备的起吊行程，侧面人孔的开启方向不能正对平台通道或者其他设备，避免检修时门盖开启受阻，内部构件的拆分尺寸全部小于人孔内径，保证后期检修时不需要切割罐体就能完成内件的更换与清理。从结构建模的细节来看，罐体的壁厚按照设计压力、设计温度以及材质的许用应力计算取值，所有接管处都设置了补强圈，补强圈的尺寸匹配开孔直径与罐体壁厚，内部支撑的型钢规格根据填料层的充水重量、运行时的水流冲击力进行选型，

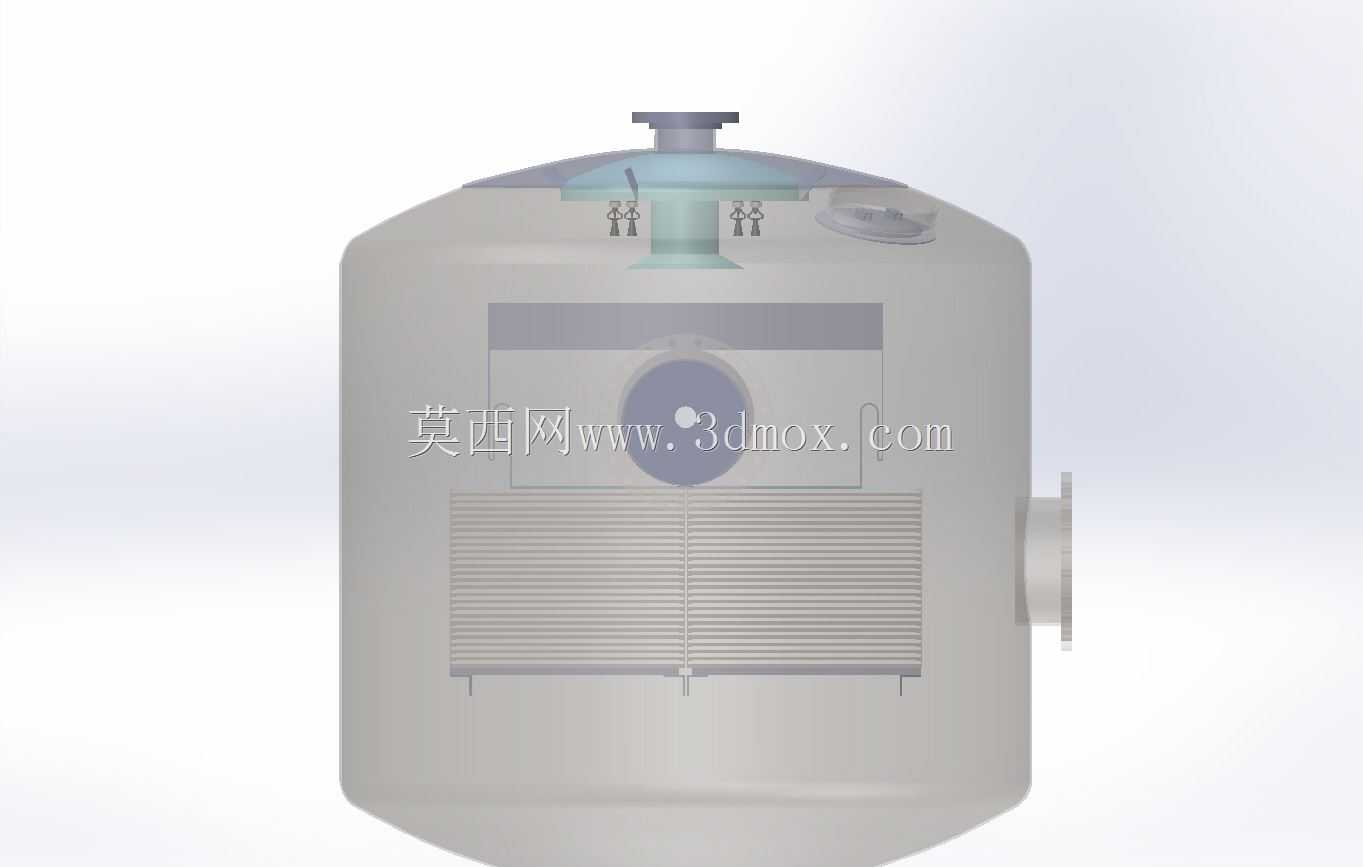

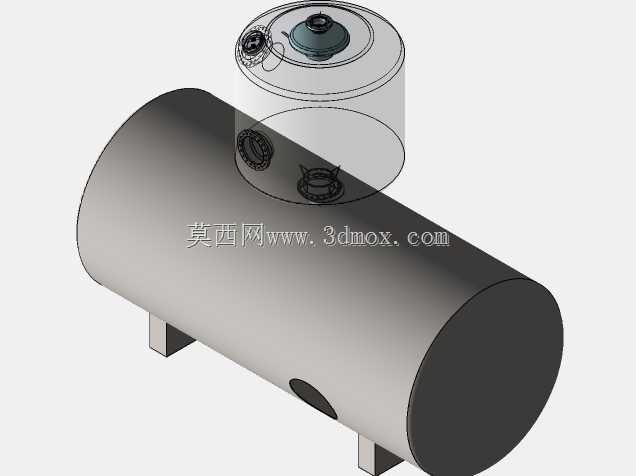

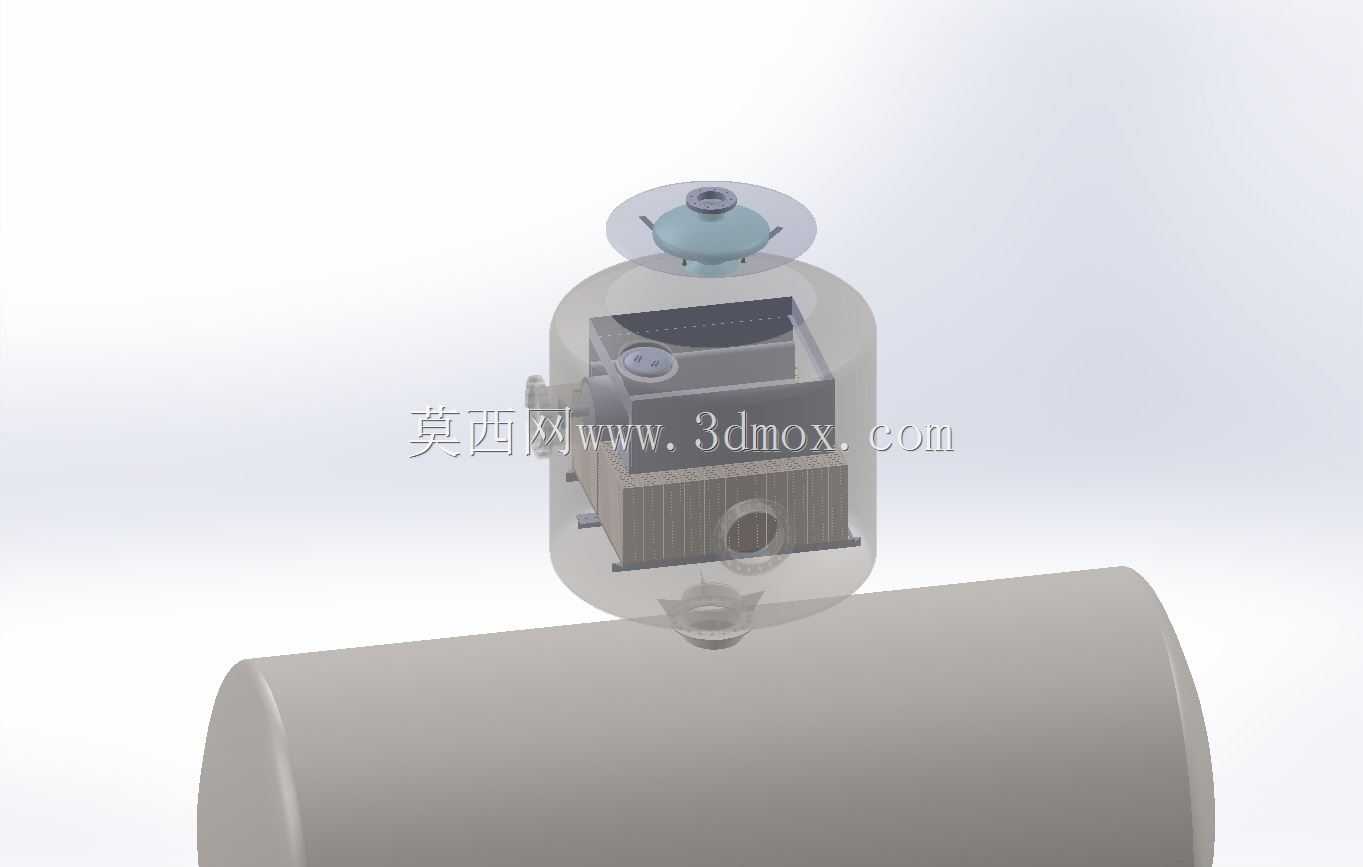

　　所有焊接节点的焊脚尺寸都在模型中做了明确标注，方便后续出工程图时直接提取尺寸。和卧式除氧水箱相比，立式结构的占地面积更小，适合场地受限的技改项目，顶部加装水室的改造方式不需要更换整个罐体，能够大幅降低技改成本，缩短施工周期，建模时特意将罐体做了半透明处理，清晰展示了内部构件的布置位置与装配关系，水室与罐体的连接焊缝、内部支撑与罐壁的连接节点都做了单独的结构展示，方便结构工程师快速理解装配逻辑，在做类似项目的结构设计时，可以直接参考该模型的布置方式，调整尺寸参数适配不同处理量的工况需求，避免出现布水不均、支撑强度不足、安装干涉等常见工程问题。
