立式耐腐酸液存储处理槽结构设计

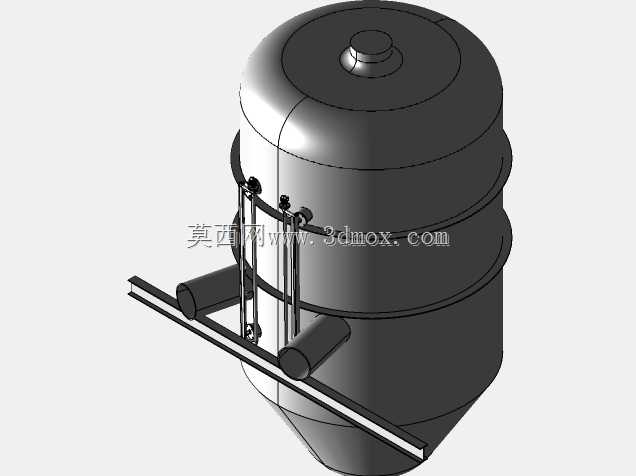

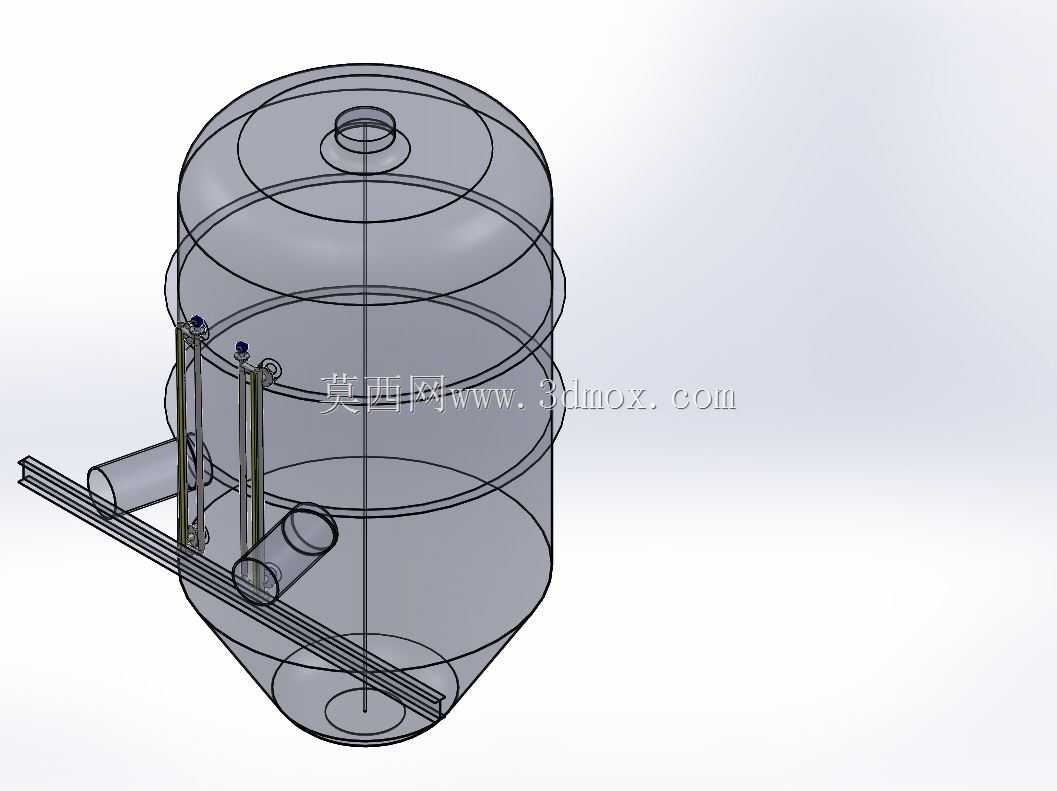

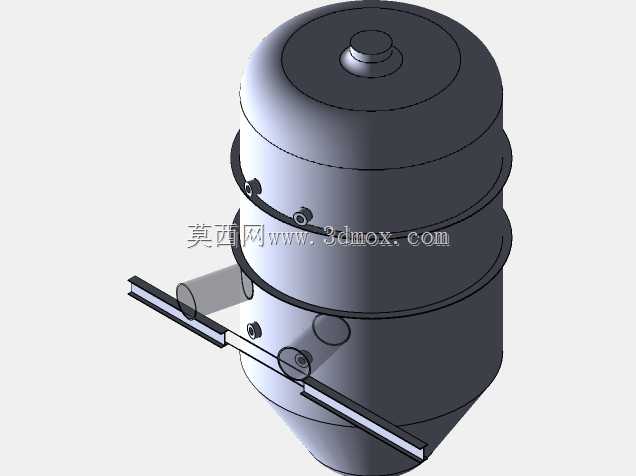

　　这款立式酸槽主要面向表面处理、化工湿法工序的酸液存储与循环作业场景，在电镀生产线、金属酸洗工段、实验室化学试剂存储环节都能见到这类设备的身影，核心作用是承装具有腐蚀性的酸性工艺液体，为前后工序提供稳定的酸液供给、暂存以及静置沉降的空间，避免酸液外泄造成作业安全隐患，同时减少酸液挥发对车间环境的影响。从结构设计逻辑来看，整体采用立式罐体布局，上半段为等直径圆筒结构，顶部做椭圆封头收口，封头中心预留进液口，可对接工艺管道实现酸液的密闭注入，减少敞口带来的酸雾逸散；下半段采用锥底结构，锥角设计兼顾了沉降杂质的汇集效率与罐体整体的结构稳定性，锥底最低点预留排污接口，方便定期清理槽内沉积的酸洗残渣、金属碎屑，

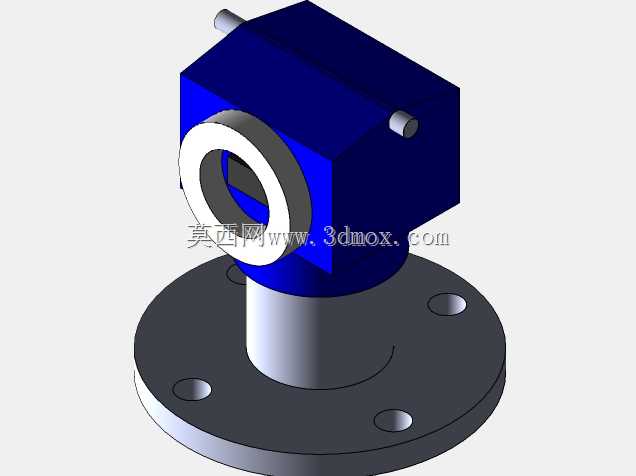

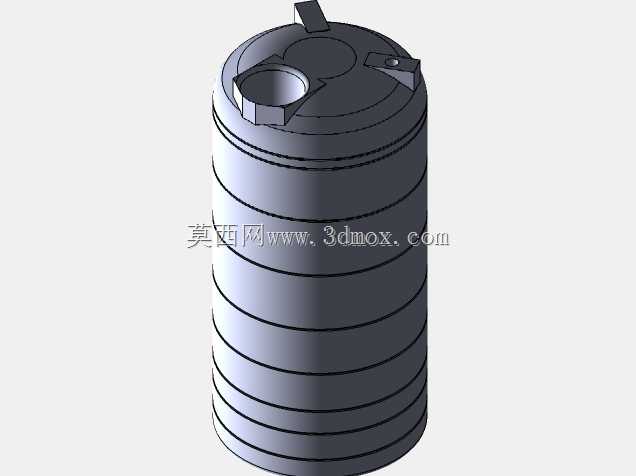

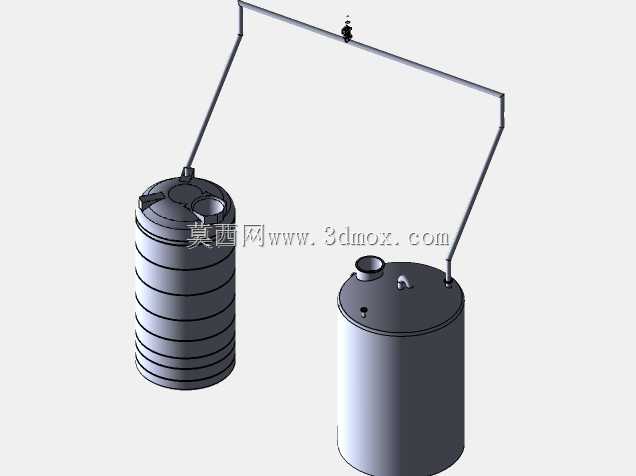

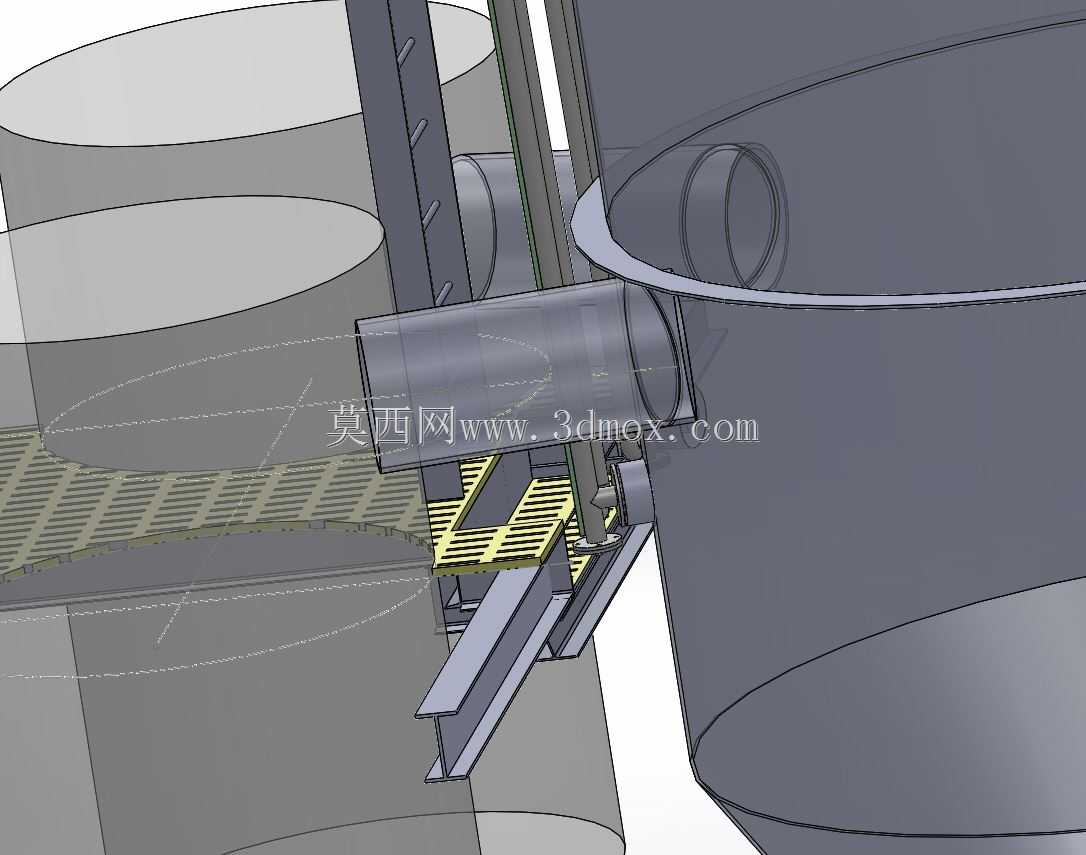

　　无需人员进入槽内作业就能完成排污操作，降低运维阶段的安全风险。罐体侧壁的接口布局经过多轮现场工况验证，不同高度的侧接口分别对应循环回流、液位检测、温度检测的安装需求，其中两根竖向布置的管路组件，一根为液位计安装导杆，可配套浮球式液位传感器实时监测槽内酸液液位，联动上游供液泵实现自动补液，另一根为电加热组件的安装套管，可在槽内酸液温度低于工艺要求时进行加热，保证酸洗、蚀刻等工序的反应温度稳定在工艺区间内。侧壁斜向伸出的两个接口，高位接口为溢流口，当进液量超过设定液位时，多余酸液可通过溢流口回流至备用储槽，避免酸液从顶部人孔或者进液口溢出；低位接口为出液口，对接工艺输送泵将酸液输送至作业工位，接口位置距离锥底有一定高度，

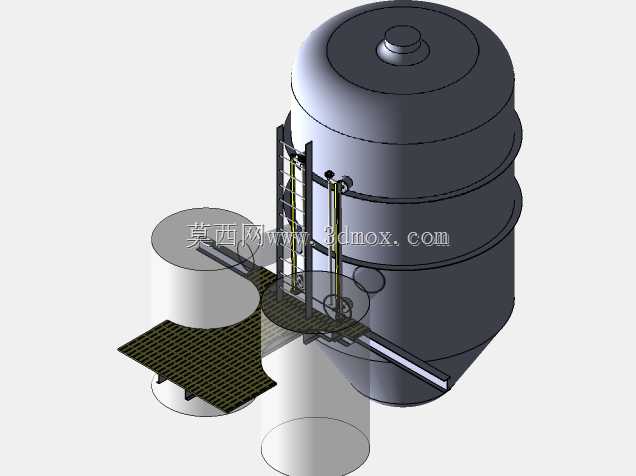

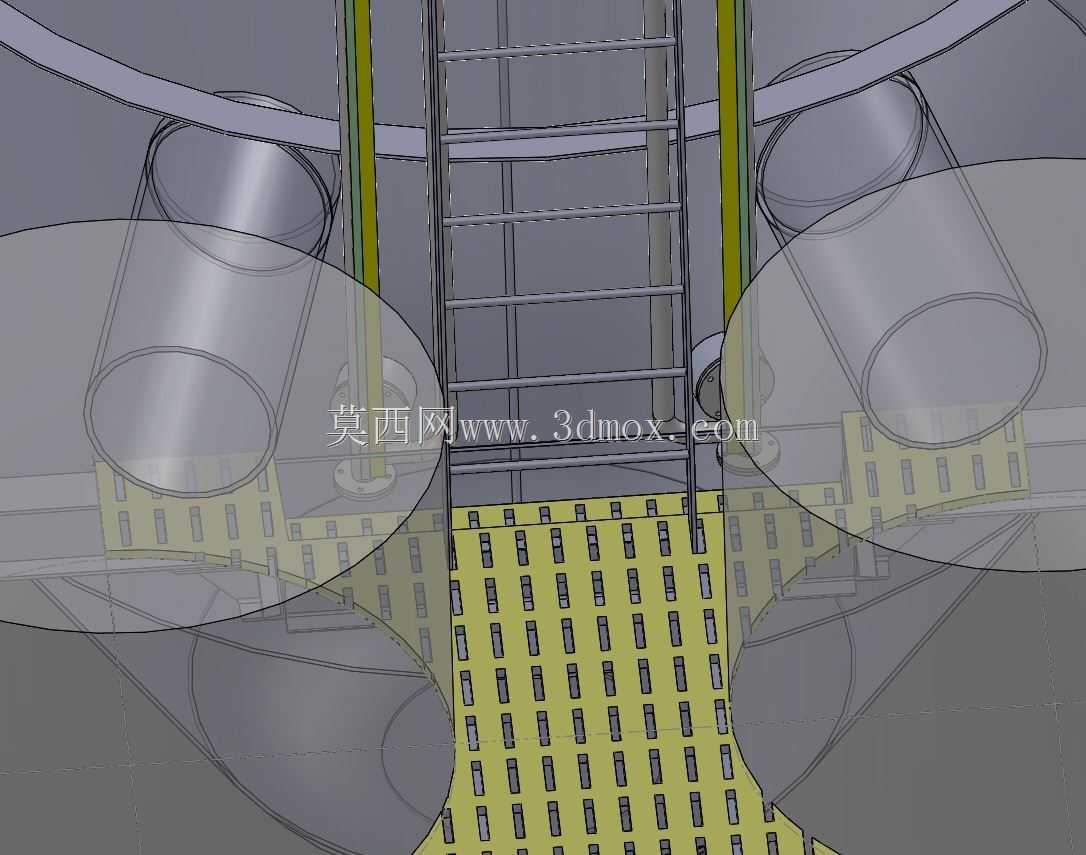

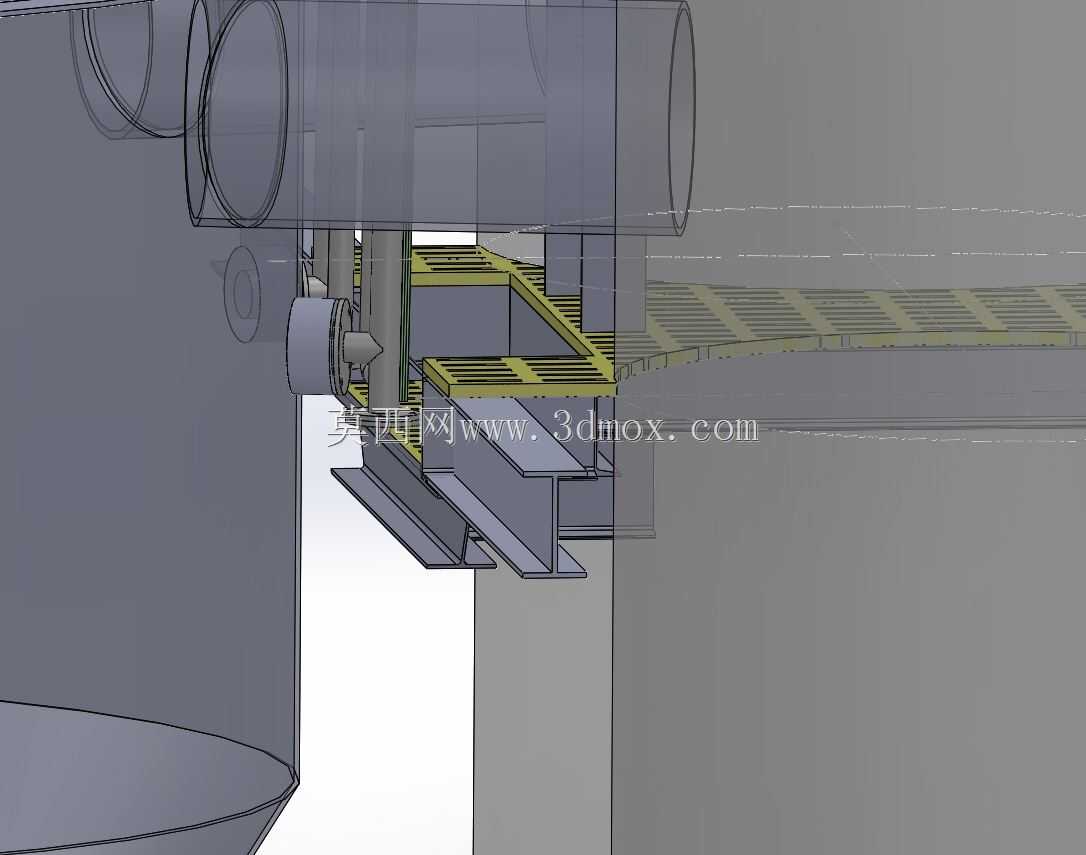

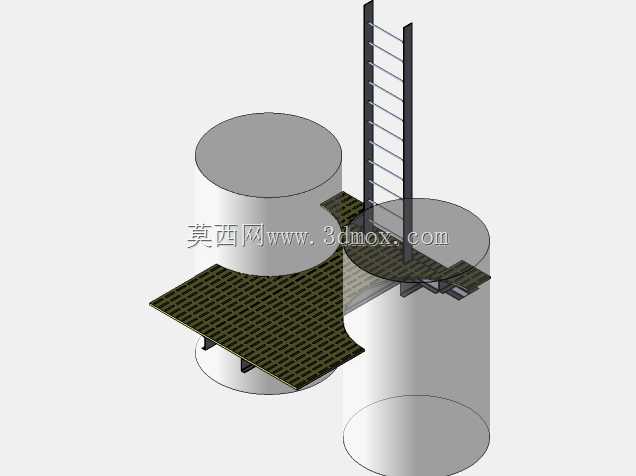

　　可避免沉积在锥底的杂质被吸入泵体造成管路堵塞或者泵体叶轮磨损。考虑到酸液的腐蚀性，罐体整体壁厚设计预留了足够的腐蚀裕量，所有接口的焊接位置都做了圆弧过渡处理，减少应力集中点，避免长期受酸液腐蚀后出现焊缝渗漏的问题；罐体外部可根据实际使用的酸液种类，选择衬塑、衬胶或者玻璃钢防腐层，内部焊缝做酸洗钝化处理，保证接触酸液的表面光滑无死角，减少酸液挂壁残留。安装层面，这款酸槽的立式布局占地面积小，适合车间内紧凑的工位排布，安装时需要在锥底下方预留足够的排污操作空间，罐体底部可配套钢结构支架支撑，支架高度要满足排污阀门安装、残渣收集容器放置的需求，侧壁的管路接口要预留足够的安装操作空间，方便后期阀门、仪表的拆装维护。

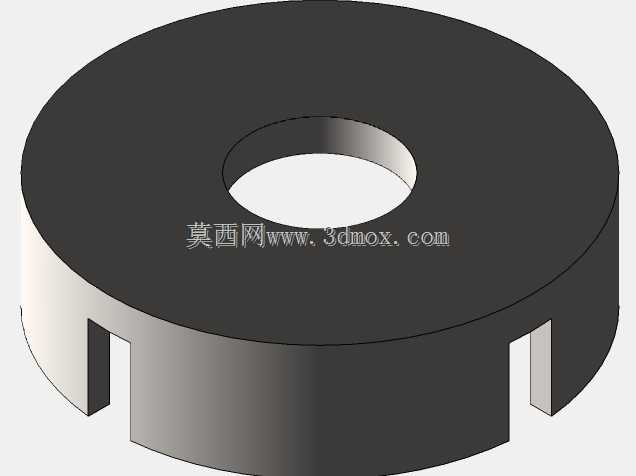

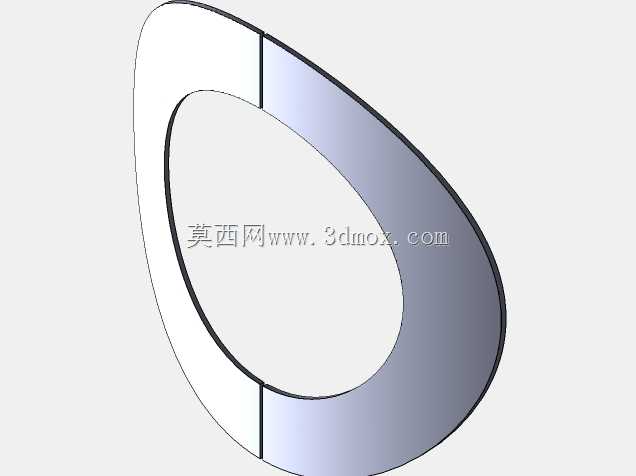

　　罐体顶部除了中心进液口之外，还可根据需求预留人孔或者排气口，排气口可对接酸雾吸收装置，将槽内挥发的酸雾集中处理后排放，满足车间环保要求。在实际工况使用中，这类酸槽的设计还要考虑满载状态下的结构强度，圆筒段的环向加强筋可根据罐体容积调整布置间距，避免长期满载出现罐体变形，锥段与圆筒段的连接位置做加强圈处理，承受液体静压力带来的结构载荷。配套的管路选型要和槽内介质的腐蚀性匹配，接口法兰的压力等级要满足工艺管路的工作压力要求，液位计、温度传感器的接液材质也要和酸液特性适配，避免出现仪表被腐蚀失效的问题。和卧式储槽相比，立式酸槽的锥底排渣结构更适合含有固体杂质的酸液工况，杂质在重力作用下自然汇集到锥底最低点，排污时可随少量酸液一同排出，大幅降低槽内清理的频率，同时立式结构的液体静压分布更均匀，对罐体侧壁的受力更易通过结构计算校核，适合中小容积的酸液存储需求。在三维建模过程中，所有接口的位置、尺寸都按照常用化工管路标准做了参数化设置，设计人员可根据实际项目的流量需求调整接口通径，根据存储酸液的种类调整罐体壁厚、防腐结构，也可根据车间的安装空间调整罐体总高度、圆筒段直径，适配不同的产能需求。
