造纸生产线纸卷吊运处理工位设备结构

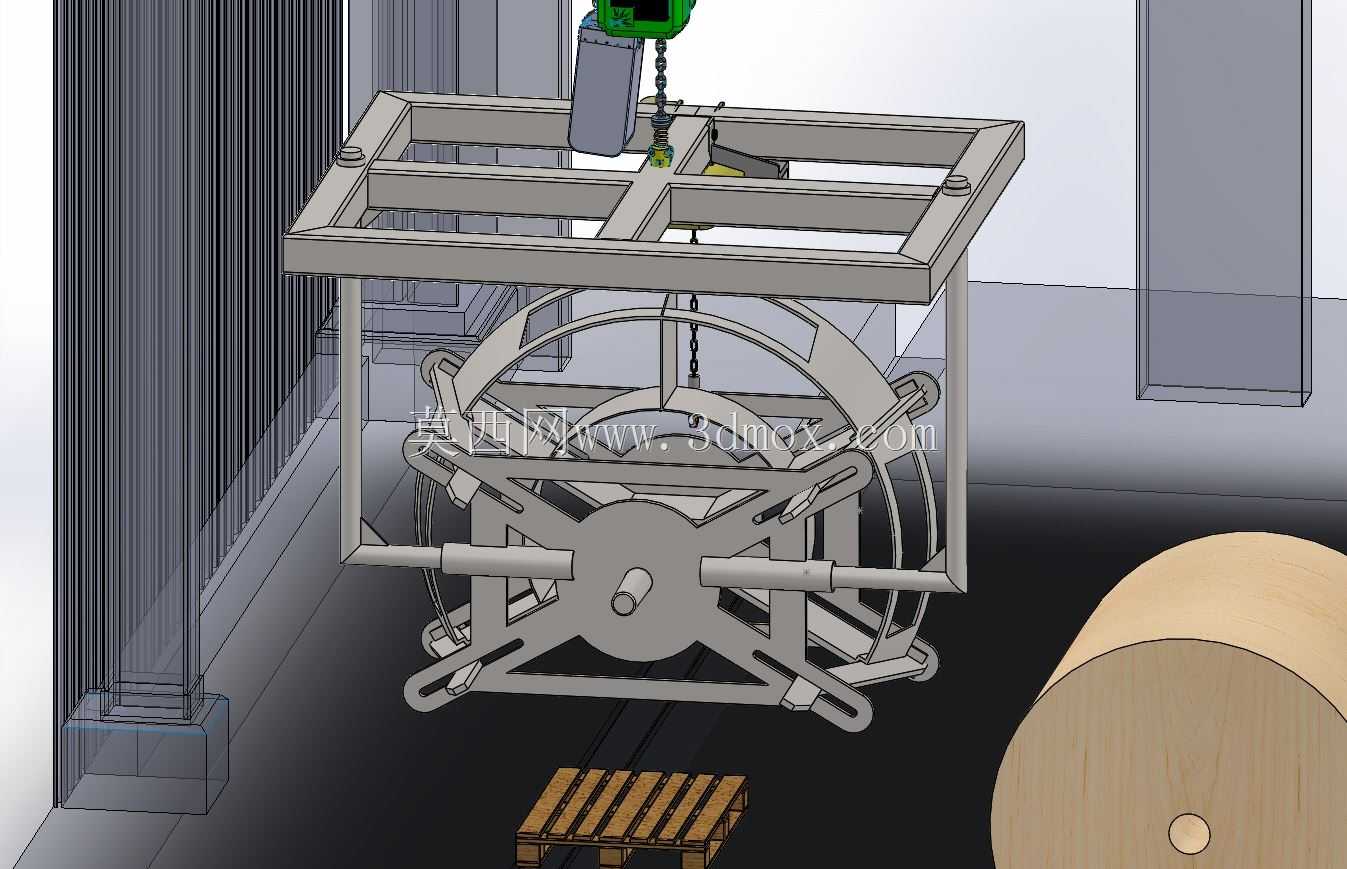

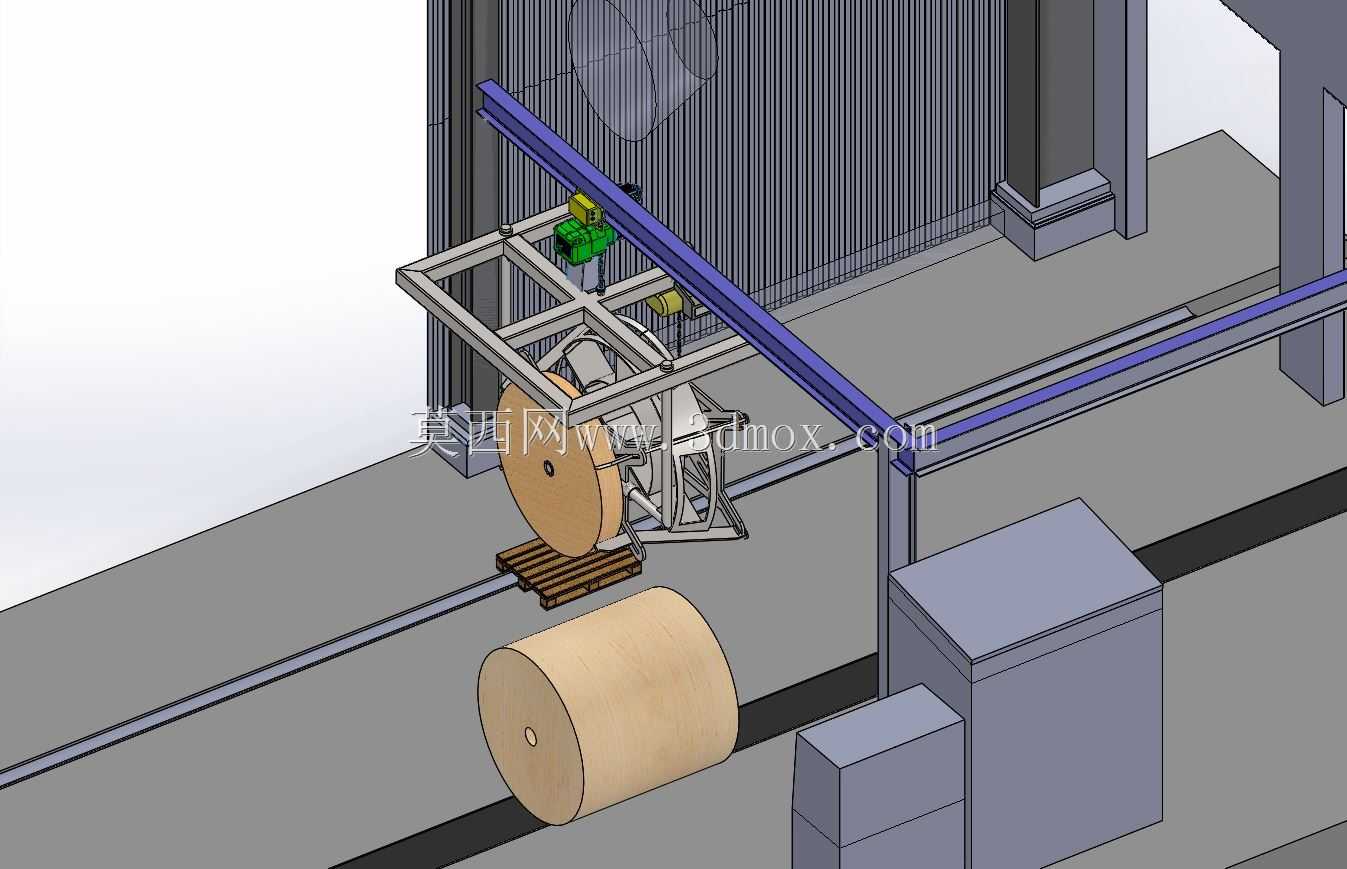

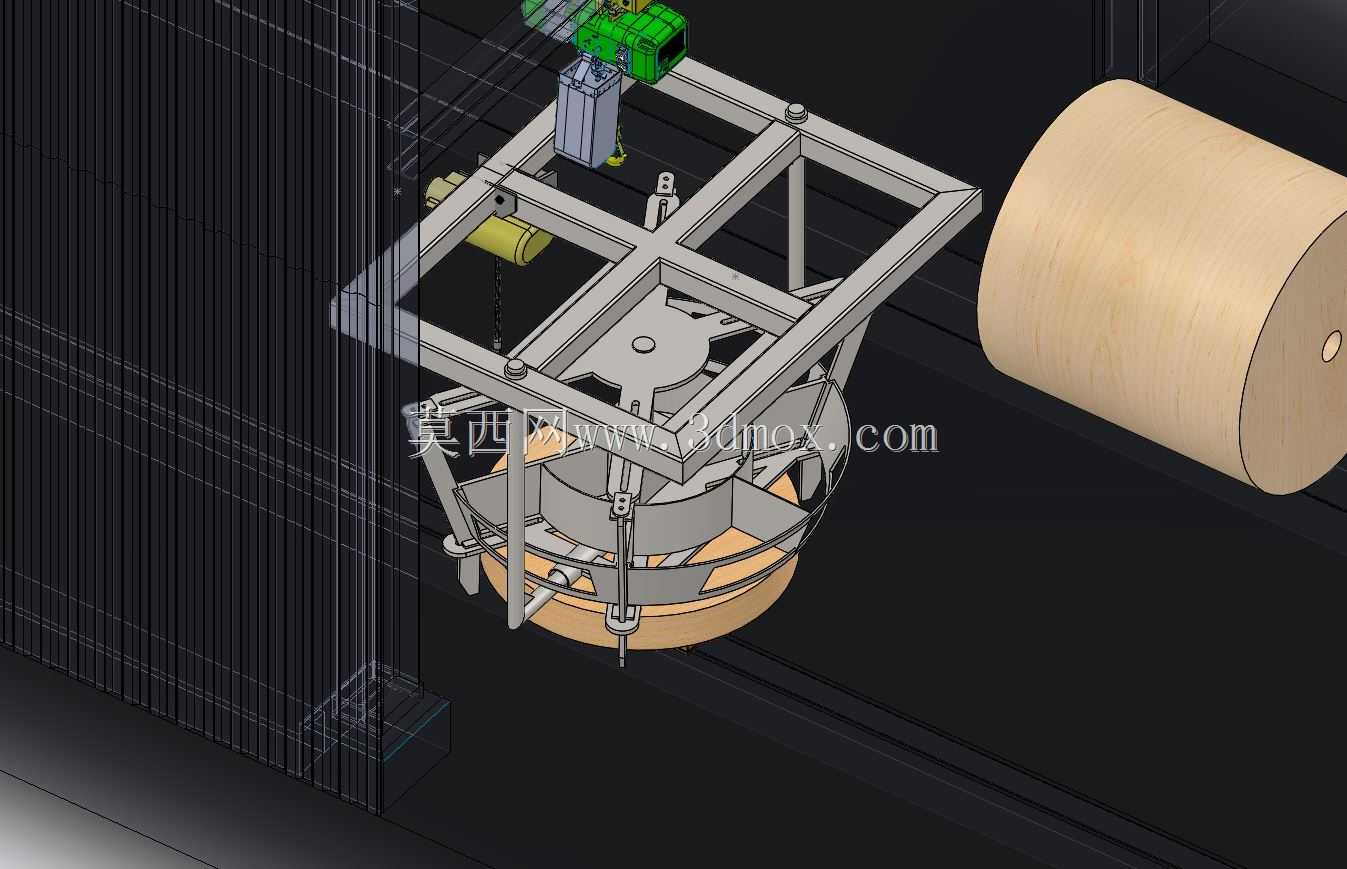

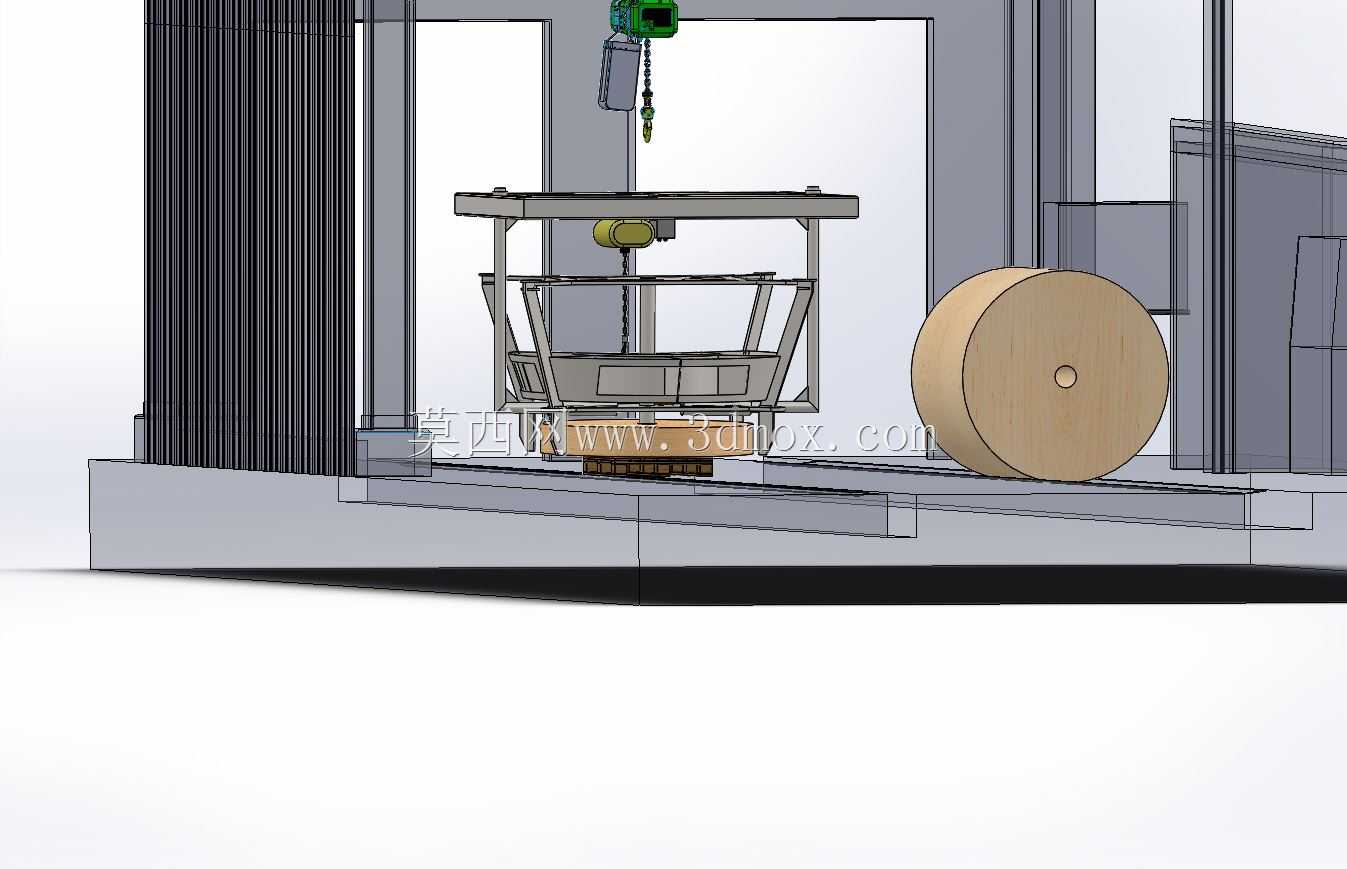

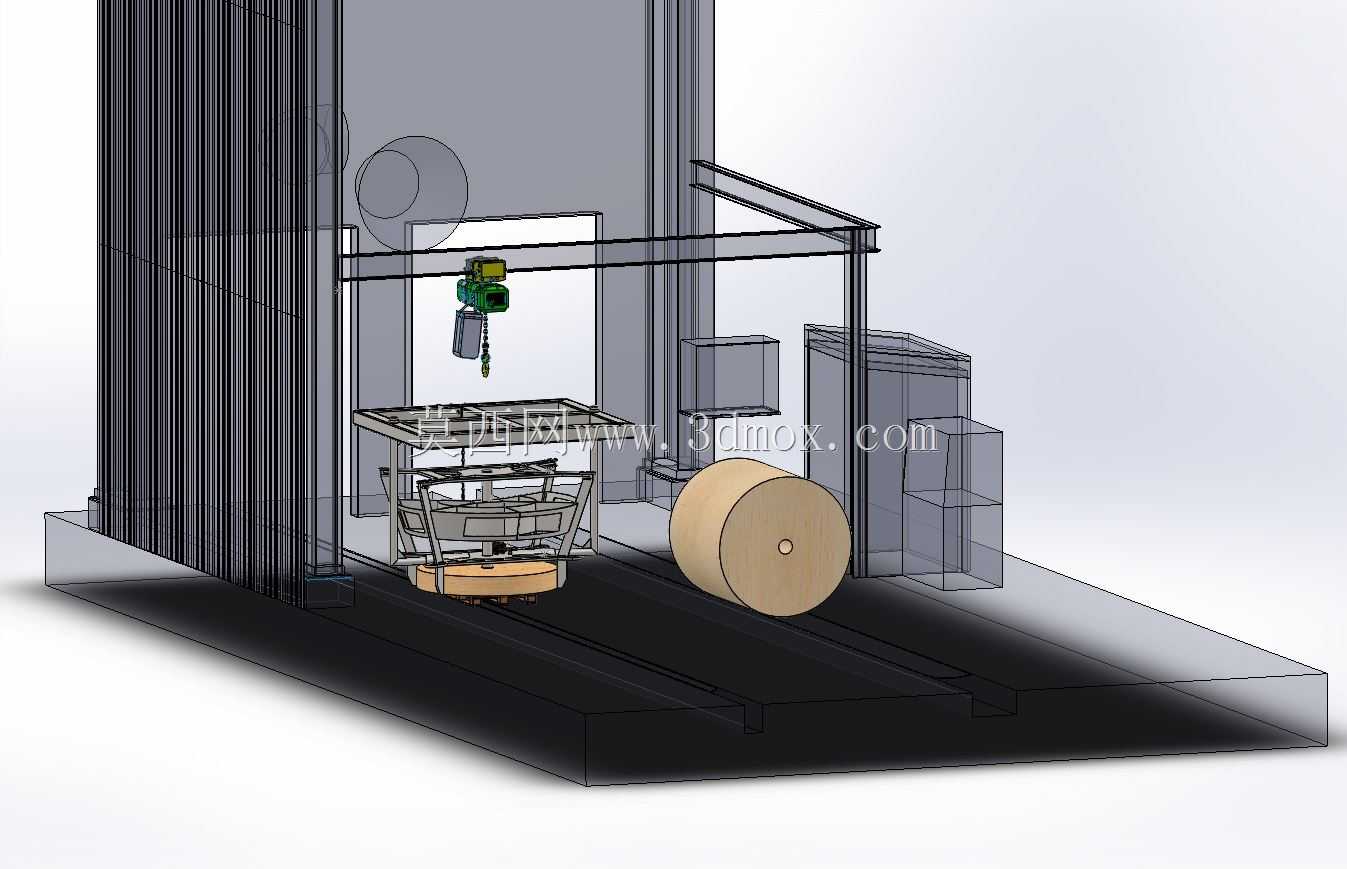

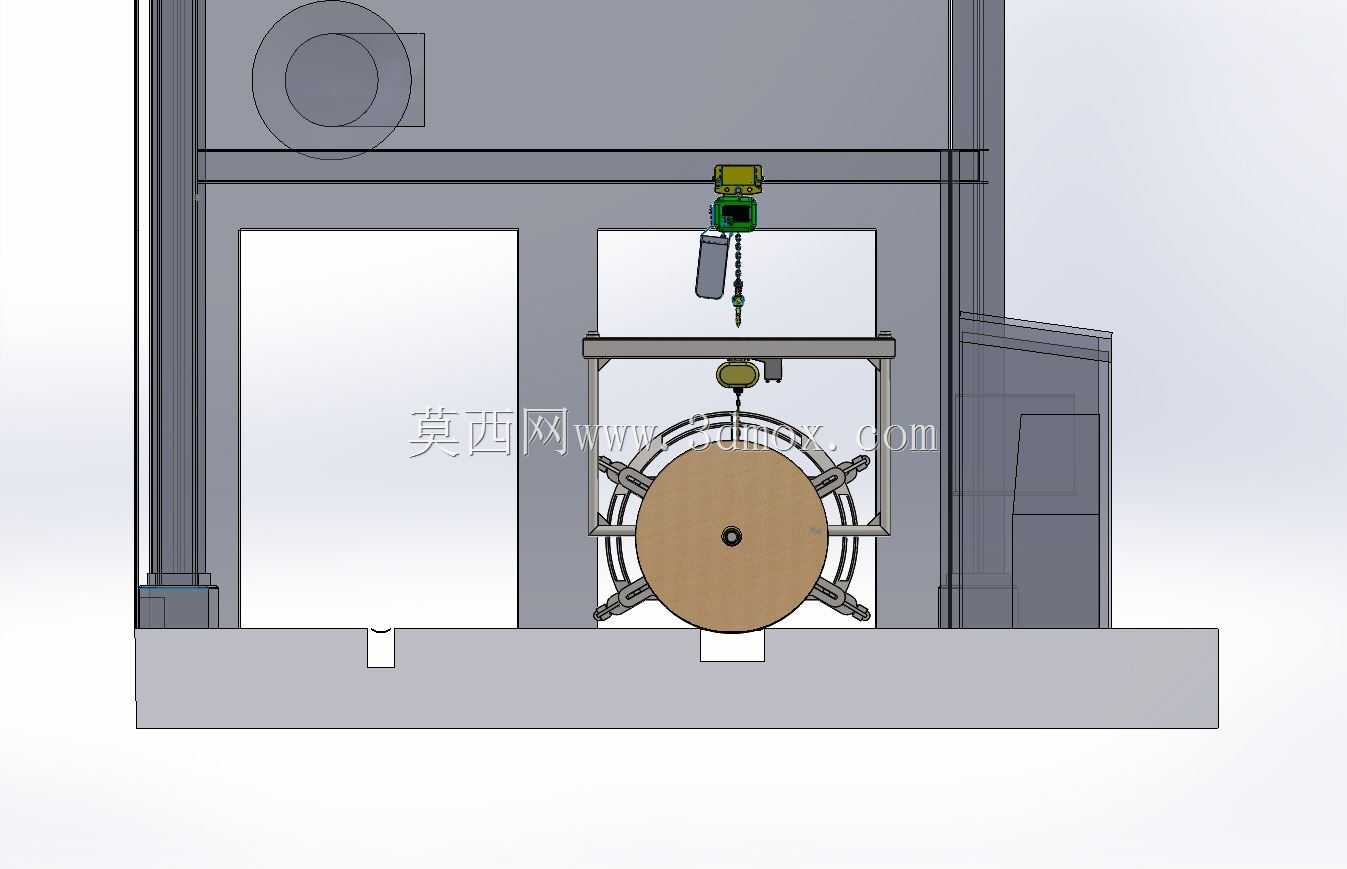

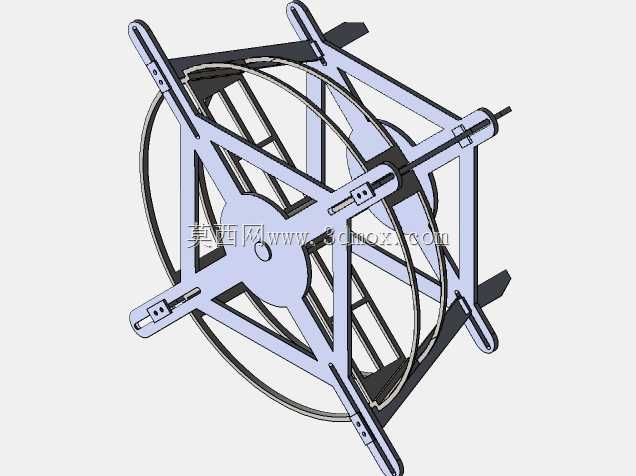

　　这套结构针对造纸完成工段的大直径纸卷周转需求设计，适配卷取机下游的纸卷离线、暂存、转运衔接工位，解决传统人工挂钩吊运纸卷易出现的端面磕碰、纸层松脱、对位偏差问题，覆盖从卷取工位卸卷到纸卷暂存架、再到后续复卷或裁切工位的全段物料流转路径。从结构布局来看，整套设备依托车间现有混凝土立柱搭建门型承载框架，框架横梁采用双拼H型钢焊接结构，预留的电动葫芦运行轨道沿纸卷输送轴向布置，轨道长度覆盖三个标准纸卷暂存位与一个卷取机卸卷位，横向跨度适配幅宽5600mm造纸生产线的最大纸卷直径参数，底部安装基座通过预埋螺栓与车间地面固定，基座上预留的定位槽对应纸卷暂存架的安装孔位，无需额外做地面二次加工即可完成设备就位。核心的吊具部分采用四爪环抱式结构，

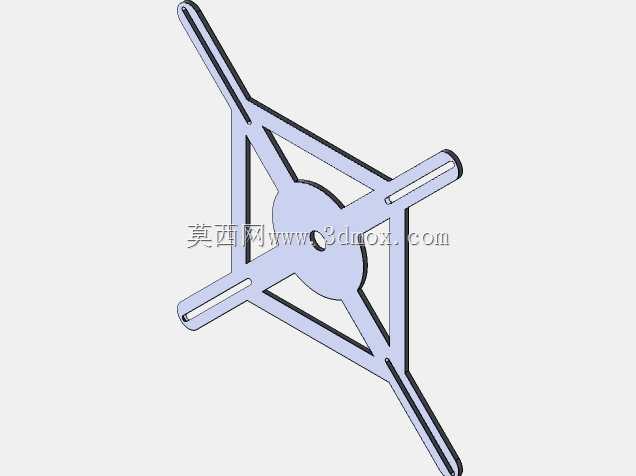

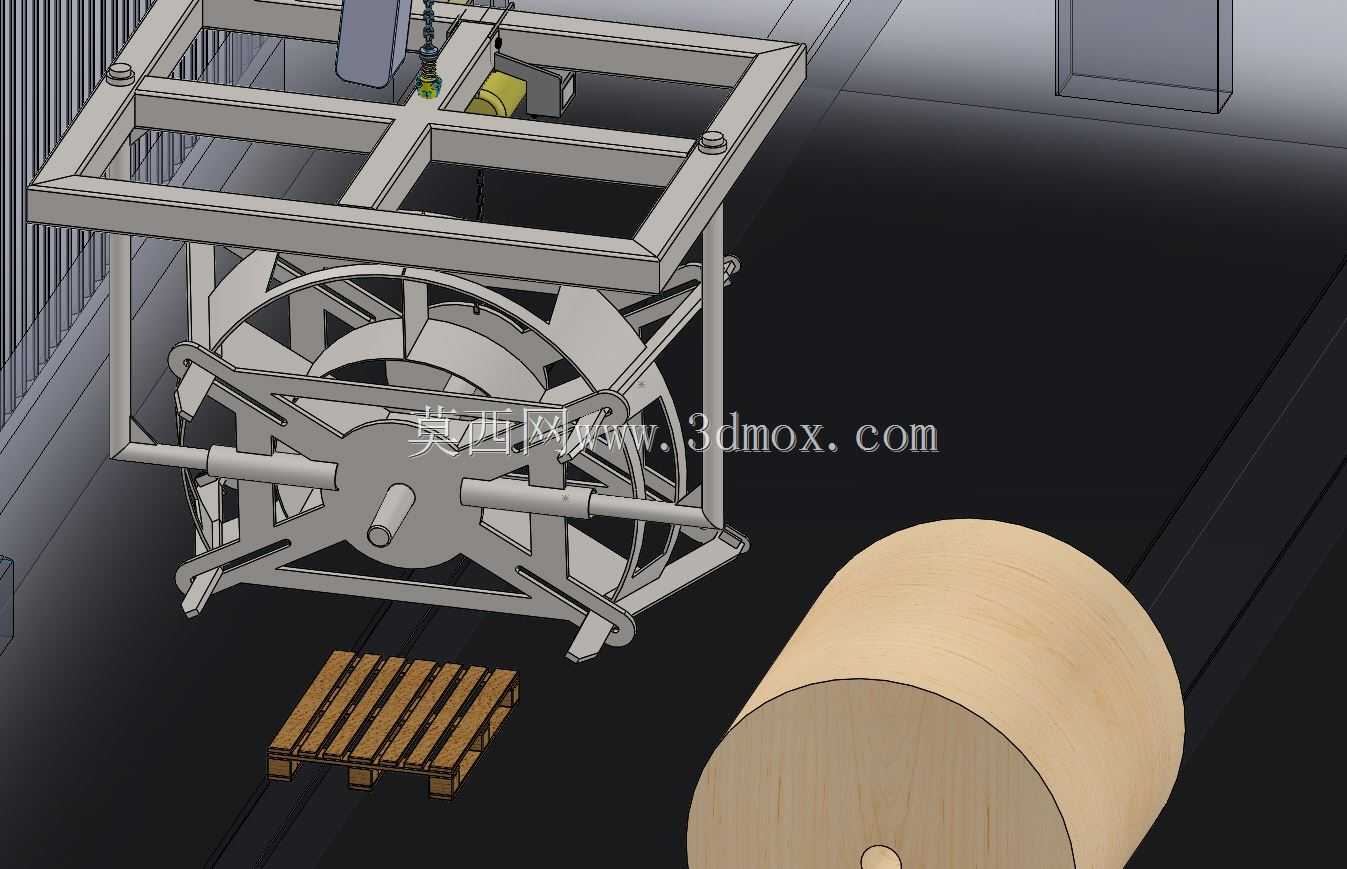

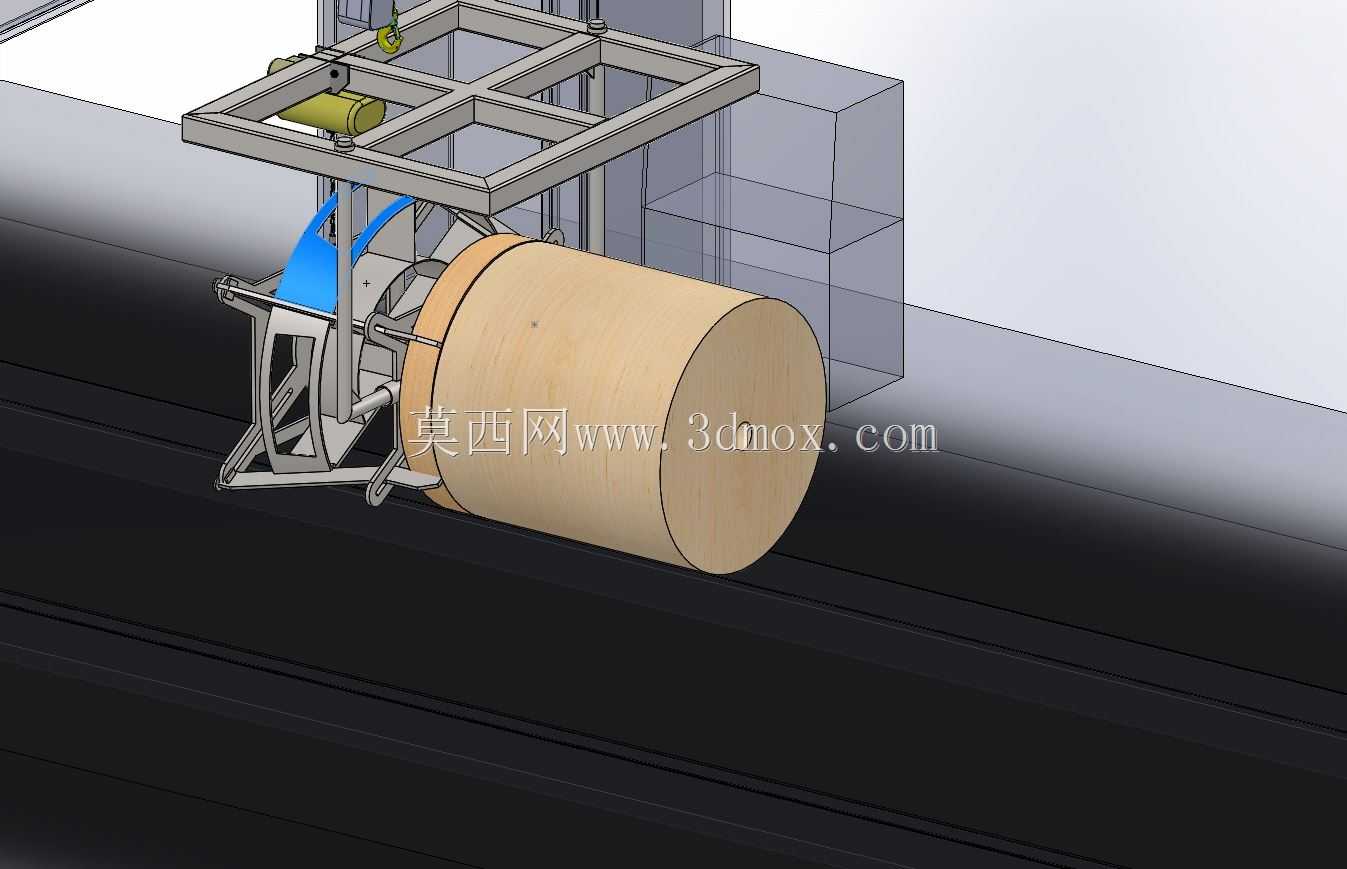

　　四个弧形卡爪沿圆周方向均匀分布，卡爪内侧贴合纸卷外圆的弧面做了包胶处理，避免刚性接触刮伤纸面，卡爪的开合通过顶部的小型电动推杆驱动，开合行程适配直径800mm到1800mm的常规成品纸卷，吊具与电动葫芦的连接部位设置了回转支承，可在吊运过程中手动调整纸卷的周向角度，方便纸卷与后续工位的托辊对位。下方的纸托辊处理工位采用双托辊支撑结构，两个平行托辊的间距可通过底部的丝杠滑块结构调整，适配不同直径纸卷的稳定放置需求，托辊表面做了滚花处理增加摩擦力，避免纸卷在暂存过程中出现自行转动导致的纸层散卷问题，托辊的支撑座采用螺栓固定在底部框架上，可根据后续产线升级需求快速更换不同长度的托辊，适配不同幅宽的纸卷规格。

　　设计过程中优先考虑了工位操作的安全性，电动葫芦配置了双制动结构，起升行程设置了上下限位开关，避免冲顶或蹲底问题，吊具的卡爪设置了到位检测传感器，只有四个卡爪完全贴合纸卷外圆、锁紧信号触发后才能起升，避免吊运过程中纸卷脱落。门型框架的立柱内侧设置了安全防护网，避免吊运路径下方的人员误入危险区域，框架顶部预留了检修葫芦的安装位，方便后续设备维护时拆卸电动葫芦部件。从安装边界来看，整套设备的顶部距离车间屋架下弦预留了不小于300mm的检修空间，两侧立柱距离车间现有墙体的距离预留了800mm的人行通道，底部基座的高度与车间现有地面标高齐平，不会影响车间内其他转运车辆的通行。在功能适配性上，这套结构除了常规的成品纸卷吊运，

　　还可适配纸卷的外包装作业工位，吊具调整角度后可配合人工完成纸卷外周包装材料的缠绕作业，无需额外配置翻转设备。整套结构的受力部件均做了有限元校核，在额定起重量下的最大变形量控制在跨度的1/1000以内，满足长期重载运行的刚度要求，所有转动部位均设置了集中润滑点，日常维护时可通过手动黄油枪完成所有润滑点的注油作业，无需拆解结构部件。针对造纸车间高湿、有纸尘的环境，所有电气元件均采用IP54以上防护等级，结构件表面做了环氧富锌底漆加聚氨酯面漆的防腐处理，避免长期在高湿环境下出现锈蚀问题，轨道表面设置了防尘刷，可在电动葫芦运行过程中自动清理轨道表面积聚的纸尘，避免卡轨问题。
