十字型起重吊梁结构设计方案

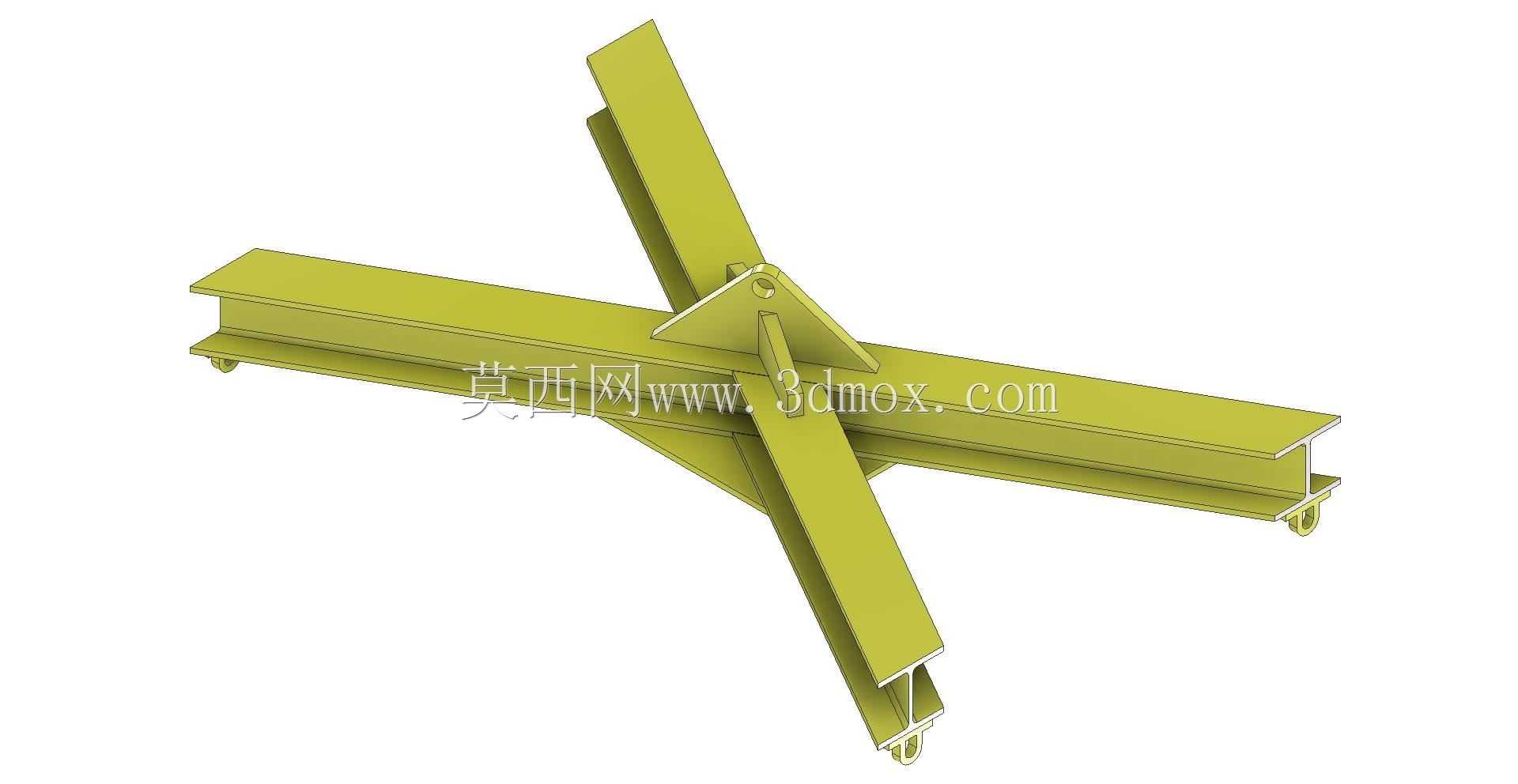

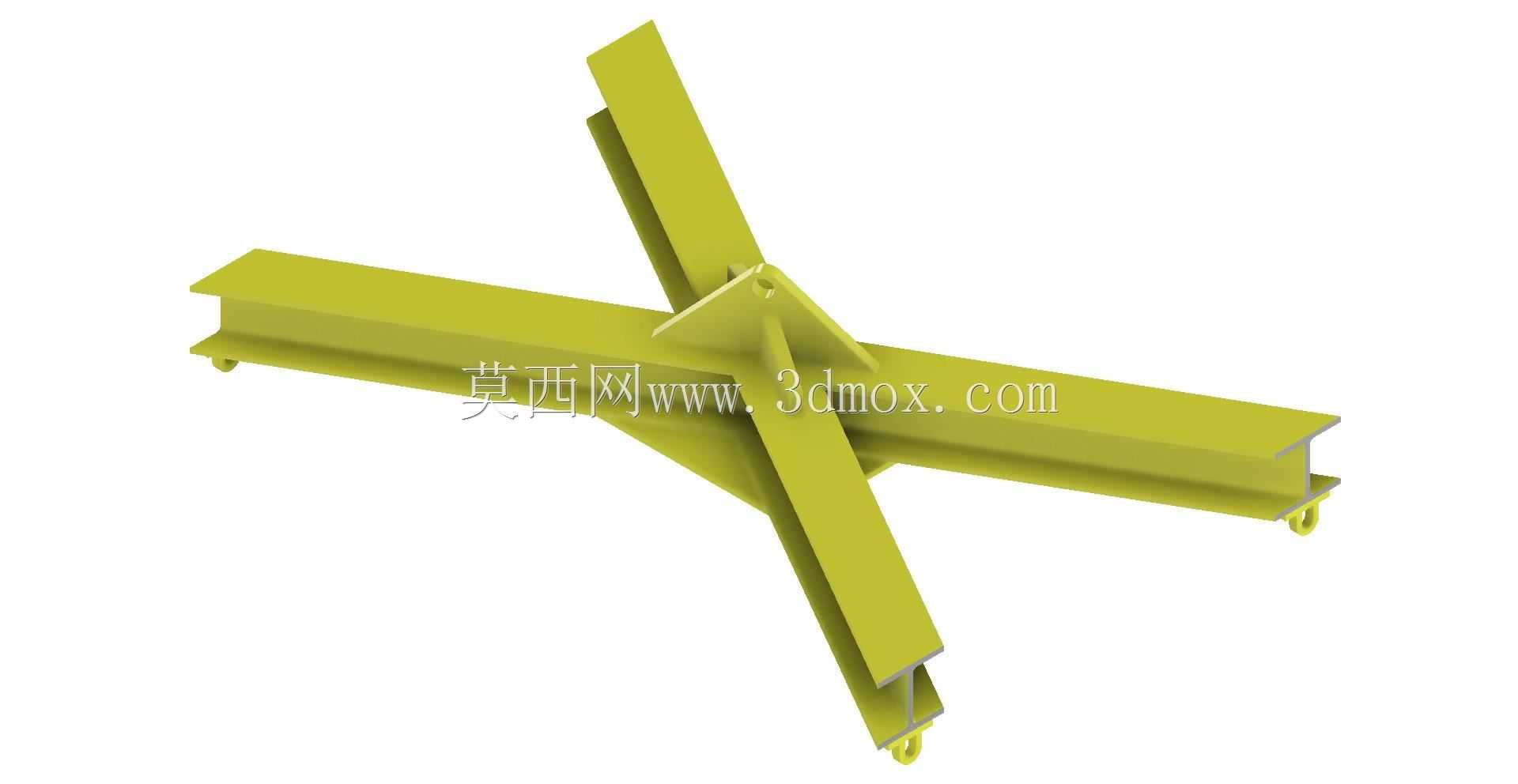

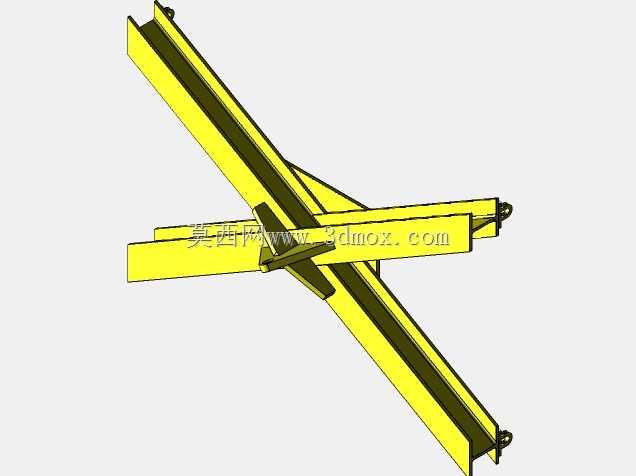

　　在车间重型构件转运、大型钢结构件吊装、预制构件现场装配这类作业场景里，单点吊具很容易因为受力点偏移造成被吊件变形，甚至出现吊装侧翻的安全隐患，这款十字型起重轭的设计，正是针对多点均匀受力的吊装需求开发的专用吊具结构。从结构布局来看，主体采用两根H型钢呈十字正交排布，相比单梁吊具，它能提供四个分散的吊点连接位，吊装方形、框架类、大跨度扁平构件时，可通过四个吊点同步受力，让被吊件始终保持水平姿态，避免单点吊装产生的应力集中压损工件边缘，也能减少吊装过程中工件的晃动幅度。设计阶段优先考虑了受力传递路径，十字交叉位置设置了三角加强筋板，顶部的吊耳直接与交叉核心区做焊接融合，所有起吊载荷会先通过顶部吊耳传递到十字交汇的核心节点，

　　再沿两根H型钢的腹板、翼缘均匀分散到四个端部的吊点，不会出现单根梁偏载受力的情况。H型钢的选型上，翼缘宽度与腹板高度的配比经过受力校核，既保证垂直起吊方向的抗弯截面模量足够，也兼顾水平方向的抗扭性能，即便四个吊点的载荷存在小幅偏差，梁体也不会出现侧向失稳。端部吊点采用带滚轮的挂接结构，作业时可以根据被吊件的实际尺寸，沿H型钢的长度方向调整吊点间距，适配不同幅面尺寸的被吊工件，不需要额外更换吊具就能覆盖一定尺寸范围的吊装需求，减少现场工装切换的辅助时间。安装边界方面，十字梁的正交垂直度有严格公差要求，两根梁的中心轴线必须在同一水平面内垂直相交，偏差过大会造成起吊时梁体受附加扭矩，长期使用会在焊缝位置产生疲劳裂纹；

　　顶部吊耳的开孔中心必须与十字结构的形心完全重合，保证起吊时整个吊具的重心与起吊力作用线重合，避免起吊瞬间吊具出现倾斜。现场使用时，四个端部吊点的吊索长度要保持一致，挂接完成后先做试吊，将工件吊离地面10至15厘米时检查各吊点受力是否均匀，确认吊具无变形、吊索无滑移后再完成后续起升转运动作。和传统的一字型吊梁相比，这款十字结构的起重轭不需要额外搭配平衡梁就能实现四点平稳吊装，在预制混凝土构件、钢构框架、大型设备底座的吊装作业中，能有效降低工件的吊装变形率，提升大尺寸扁平工件的吊装稳定性，尤其适合车间内部跨工位转运、货场散件集装吊运这类需要频繁调整吊点位置的作业场景。结构上没有复杂的活动铰接部件，整体焊接成型后维护成本极低，日常检查仅需关注焊缝是否有开裂、翼缘是否有塑性变形、端部挂点的磨损量是否在允许范围内即可，不需要做复杂的润滑或部件更换，适合在厂区、货场这类相对粗放的作业环境下长期使用。
