倾斜式木屑输送设备结构设计

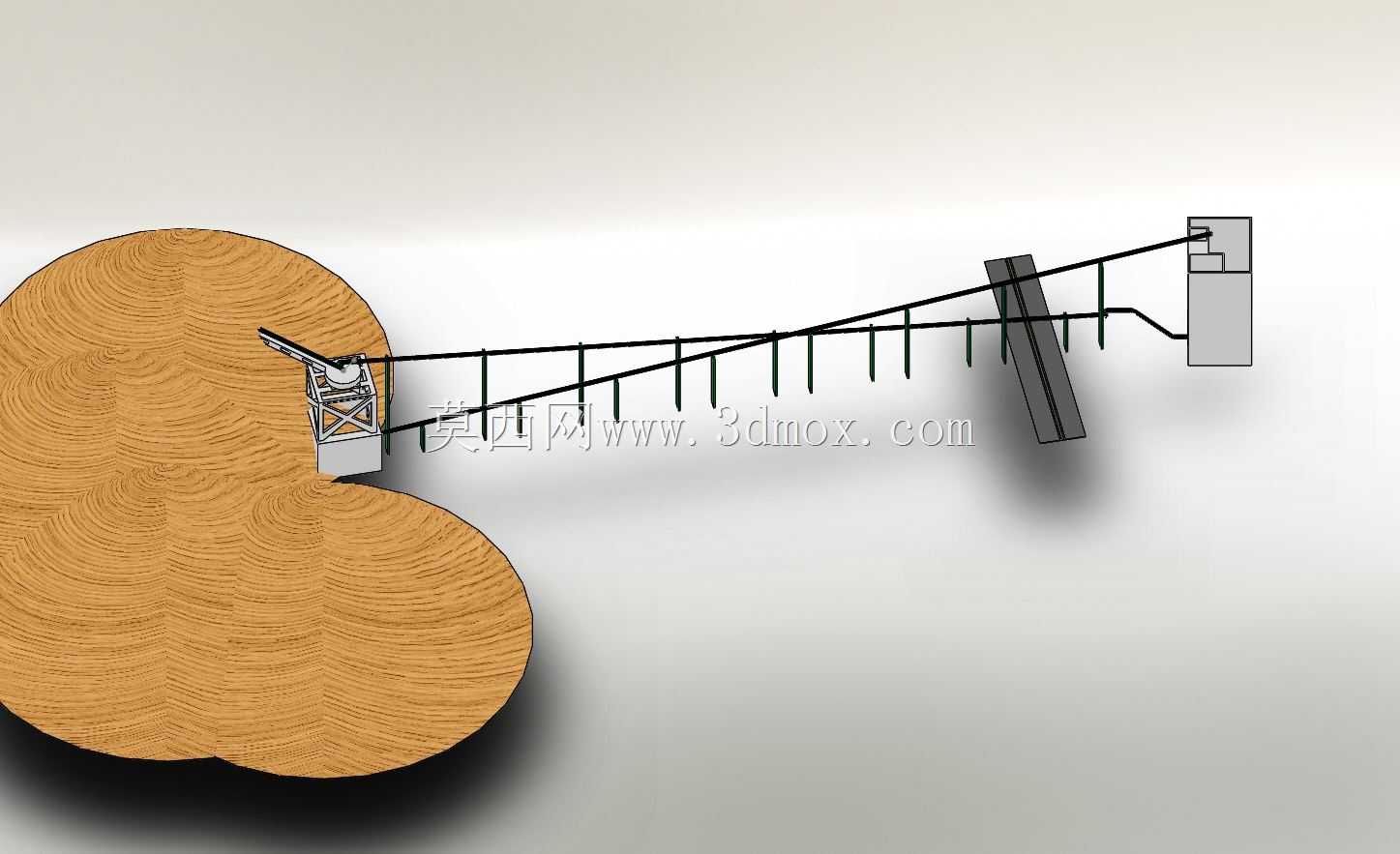

　　在木材加工车间的生产动线里，边角料与木屑的转运一直是影响现场整洁度与生产连续性的关键环节，这类散料重量轻、堆积形态松散，若采用常规水平输送设备，很容易在转运过程中出现撒漏、卡滞，甚至因为木屑堆积在设备缝隙里引发消防隐患，这款倾斜式的木屑输送结构，正是针对木材加工场景的散料转运需求做的定向设计。从实际使用场景来看，这类设备通常布置在木工锯切、砂光设备的出料口下方，承接加工过程中持续掉落的木屑与碎木料，通过倾斜抬升的输送路径，将散料直接输送至集料仓或者转运料车内部，省去人工清扫、装袋的重复工序，也能避免木屑在车间地面堆积带来的滑倒、火情风险。

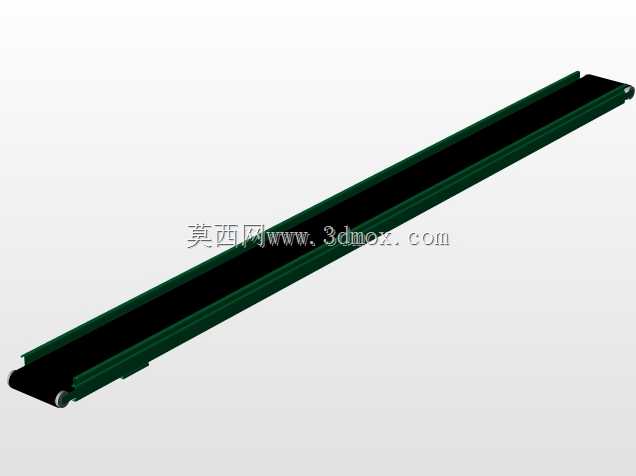

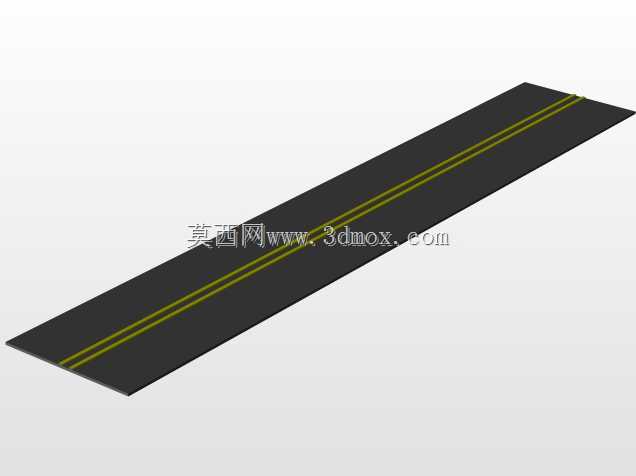

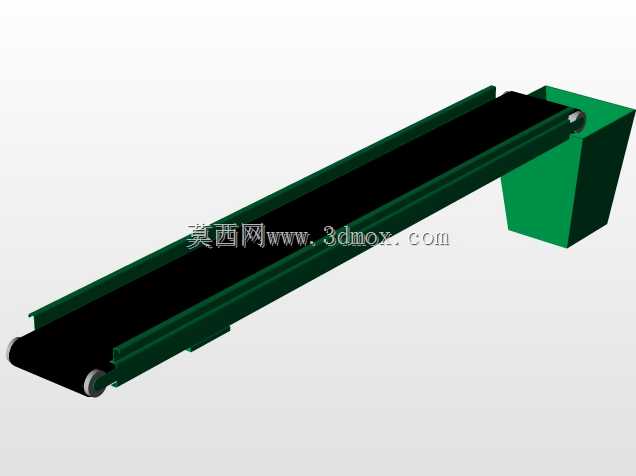

　　从结构设计的思路来看，这款设备没有采用常规的平皮带输送结构，而是选择了带挡条的牵引构件搭配倾斜机架的组合，主要是考虑到木屑的摩擦系数较小，当输送倾角超过一定角度后，平皮带上的散料很容易出现下滑回料的问题，沿牵引带等间距布置的竖向挡条，可以在抬升过程中对散料形成分段承托，即便输送倾角做到三十度以上，也能保证物料顺着倾斜路径稳定上行，不会出现大面积回料的情况。设备的进料端设置了大容积的接料斗，料斗的敞口尺寸做了加宽处理，能够同时覆盖多台木工设备的出料落点，不需要额外加装分料导槽，料斗的内壁做了倾斜导料面，落进斗内的木屑会顺着斜面自然滑落到输送构件的进料段，不会在料斗角落形成积料死角。

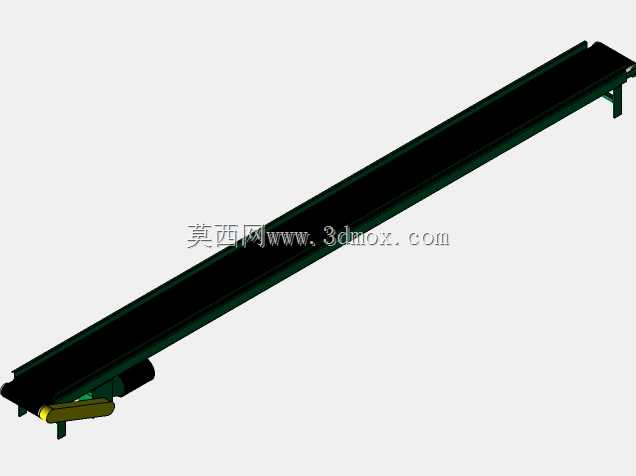

　　设备的机架部分采用了分段式的型材焊接结构，靠近进料端的低位段做了加宽的支撑脚架，能够直接固定在车间水泥地面上，抵消倾斜输送带来的侧向倾覆力矩，不需要额外浇筑混凝土安装基础，对于车间布局调整比较频繁的中小型木材加工厂来说，这种安装方式的适配性更强。机架的中段沿输送方向等间距布置了托辊组件，托辊的间距经过匹配计算，能够承托牵引构件与上方物料的重量，避免牵引带在长距离输送过程中出现下垂、跑偏的问题，靠近出料端的高位段设置了驱动滚筒与张紧调节结构，张紧装置采用丝杠调节的形式，维护人员只需要转动两侧的调节螺母，就能调整牵引带的张紧度，纠正皮带跑偏的问题，不需要拆解设备主体结构，日常维护的操作门槛很低。

　　从安装边界的尺寸来看，这款输送设备的水平投影长度可以根据车间的实际集料点位置做适配调整，低位接料端的离地高度控制在四十厘米左右，刚好能够匹配多数常规木工设备的出料口高度，不需要对原有加工设备做垫高或者出料口改造，高位出料端的抬升高度可以根据集料仓的进料口高度做定制调整，出料口的位置设置了导料溜槽，能够让输送到顶端的木屑顺着溜槽准确落入集料容器内部，避免出料时的粉尘飞散。设备的驱动单元布置在高位端的侧方，和输送物料的区域做了物理隔离，能够避免木屑粉尘飘进驱动部件的运转缝隙里，减少传动部件的磨损，也能降低粉尘接触运转发热部件带来的安全风险。

　　在实际功能表现上，这款输送结构除了可以输送木屑之外，也能适配其他比重较轻的散状物料转运，比如粮食加工环节的谷壳、生物质颗粒生产环节的粉碎原料，只需要根据物料的颗粒大小调整挡条的间距与牵引构件的网孔密度，就能适配不同的物料输送需求。设备的整体结构没有复杂的异形定制构件，多数零部件都采用通用的输送设备标准件，在后期维护更换配件的时候，不需要单独开模定制配件，能够有效降低设备的全生命周期使用成本。考虑到木屑输送过程中会有少量粉尘溢出，设计时在输送段的上方预留了防尘罩的安装位，使用方可以根据现场的环保要求，加装透明防尘罩或者除尘接口，对接车间的中央除尘系统，进一步降低输送过程中的粉尘扩散问题。
