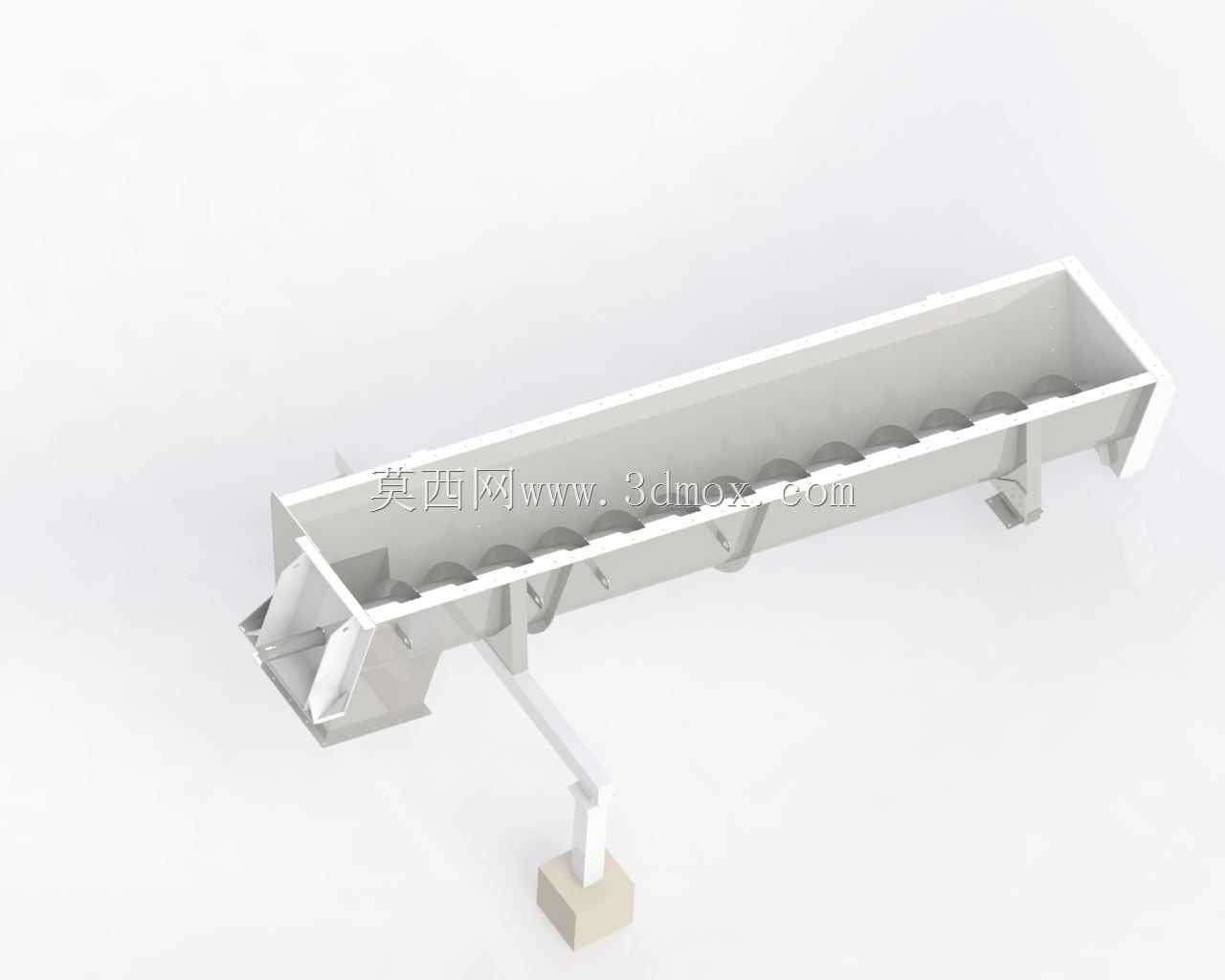

无轴螺旋输送槽体结构三维设计

　　在散状物料处理的各类生产场景里，这类敞开式槽型螺旋输送结构的应用覆盖度极高，从粮食加工工段的原粮转运、饲料生产的粉料输送，到环保领域的污泥输送、建材行业的粉状熟料给料，甚至化工生产中的小颗粒原料输送，都能见到这类结构的身影。和传统封闭管式螺旋输送机不同，这种U型敞开槽体的结构设计，核心是适配易缠绕、易粘结物料的输送需求，无轴的螺旋叶片结构不会被长条状、纤维状物料卡滞，敞开式的槽体也方便运维人员随时清理槽内残留的粘结物料，避免长期积料导致的输送效率下降甚至设备卡停故障。

　　从实际功能逻辑来看，这套结构的核心作用是完成水平或者小倾角方向的散状物料连续输送，槽体作为物料的承载边界，需要保证足够的结构刚度，避免满载工况下槽体出现中部下挠变形——一旦槽体变形量超过螺旋叶片和槽体内壁的设计间隙，就会出现叶片刮蹭槽壁的问题，轻则增大运行阻力、加剧叶片磨损，重则导致驱动电机过载跳闸，甚至扭断螺旋叶片的连接轴段。设计时槽体侧壁采用折边加强结构，沿槽体长度方向每隔固定间距设置横向加强筋，底部的支撑腿采用方管焊接结构，支撑点的布置间距经过载荷核算，保证满载时槽体的最大挠度控制在千分之一以内，避免长期运行出现结构疲劳变形。

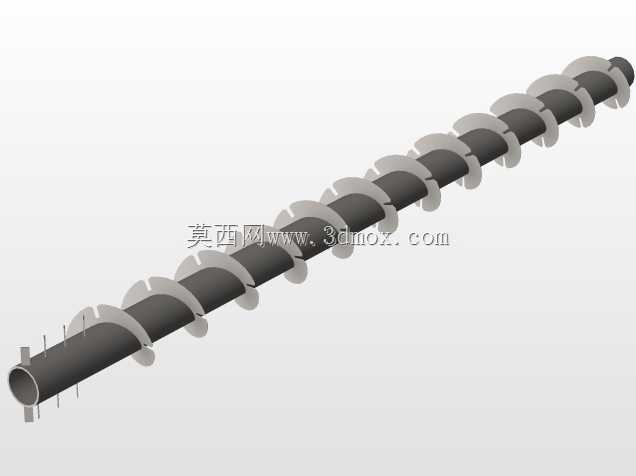

　　螺旋叶片的布置采用等螺距设计，针对不同的物料特性可以调整螺距参数：输送流动性好的颗粒状物料时可以适当放大螺距提升输送效率，输送粘性大、易结块的物料时则缩小螺距，避免物料在槽内出现翻滚倒流的情况。槽体两端的端板设置有密封结构，避免细粉状物料从端板和螺旋轴的配合间隙溢出，进料端通常设置在上游设备的出料口下方，直接承接上游落下的物料，出料口则根据下游设备的布置位置，在槽体底部开设对应尺寸的落料口，落料口边缘设置法兰边方便和下游溜管连接固定。

　　安装边界方面，这套结构的支撑腿底部设置有预埋钢板连接的安装底板，底板上开有长圆孔，方便安装时调整设备的水平度，调整到位后通过地脚螺栓和预埋基础固定。槽体的整体宽度、深度尺寸根据设计输送量确定，螺旋叶片的直径和输送量直接相关，设计时需要根据物料的堆积密度、输送倾角、输送距离核算驱动功率，匹配对应的减速驱动装置。和有轴螺旋输送机相比，这种无轴槽式结构的输送距离通常控制在一定范围内，过长的输送距离会导致螺旋叶片的扭转变形过大，影响运行稳定性，因此长距离输送场景通常会采用多段串联的布置方式，每段配置独立的驱动和支撑结构。

　　在结构细节设计上，槽体内壁通常会铺设可更换的耐磨衬板，尤其是在输送磨琢性较强的物料（比如砂石、矿粉）时，衬板可以有效保护槽体本体不被磨损，衬板磨损后只需要更换衬板即可，大幅降低设备的运维成本。螺旋叶片的边缘通常会堆焊耐磨层，提升叶片的耐磨寿命，避免长期运行后叶片和槽壁的间隙变大导致输送效率下降。槽体顶部可以根据使用场景选择加盖密封或者敞开布置，输送易产生粉尘的物料时加盖板并设置除尘接口，对接车间除尘系统避免粉尘外溢，输送大块、易堵的物料时则采用敞开布置，方便随时观察物料输送状态，及时处理堵料问题。

　　从三维建模的角度来看，这套结构的建模重点在于螺旋叶片的参数化生成，以及槽体加强筋、支撑结构的装配干涉检查，建模时需要预留各部件的安装间隙，尤其是螺旋叶片和槽体内壁、衬板之间的间隙，既要保证间隙足够避免运行刮蹭，又不能间隙过大导致物料在间隙处残留积料。支撑腿的高度可以根据现场上下游设备的衔接高度做参数化调整，方便不同安装场景下的快速适配，端板的密封结构、驱动端的连接法兰都采用标准化接口设计，方便和不同型号的驱动装置、密封配件匹配，提升结构的通用适配性。
