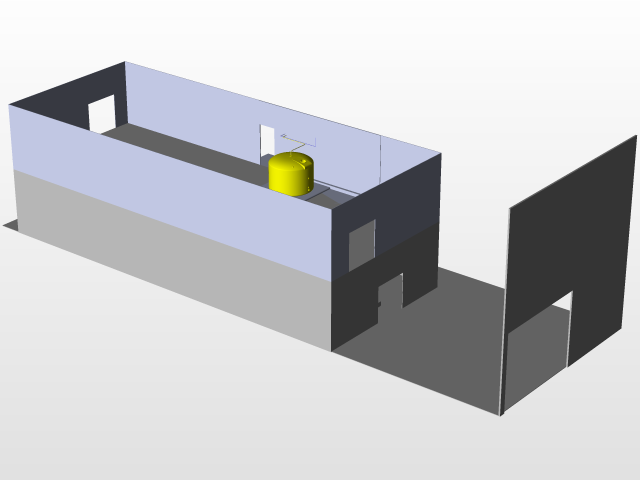

立式圆筒型消泡罐体结构三维设计

　　该立式圆筒型消泡罐体主要应用于化工、食品加工、制药等行业的流体处理工序中，在含有表面活性成分的物料搅拌、输送、反应过程中，会产生大量细密泡沫占据工艺腔体有效容积，甚至引发溢料、物料成分不均、后续计量失准等问题，该罐体就是针对这类工况设计的专用气液分离、泡沫消除承载结构。从实际使用场景来看，这类罐体常串联在物料管路的反应釜出料端、灌装前的缓冲段，或是污水处理的曝气后段工序，不需要额外添加大量消泡剂，依靠罐体内部的流道设计与结构折流，就能让泡沫在腔体内自行破裂，气液两相分离后气体从顶部排气结构排出，脱泡后的液体从下部出料口送出，能大幅降低消泡剂带来的物料污染风险，也减少后续工艺的杂质处理成本。

　　从功能特性来看，该罐体采用立式圆筒构型，相比方形腔体不存在应力集中的直角转角，承压能力更均匀，适合带微正压的工艺工况，筒壁厚度可根据实际工作压力做等强度调整，整体结构的材料利用率更高。罐体顶部设置的偏心斜向凸台结构是核心的进料与消泡组合结构，进料口设置在该凸台的端面，物料沿切向或者斜向进入罐体后，会顺着筒壁形成旋流，泡沫在旋流离心力作用下向腔体中心聚集，同时碰撞到凸台下方的折流面时，泡沫液膜受剪切力作用破裂，释放出的气体向上流动，从顶部的小型排气接口排出。筒壁下部设置的两个径向接口，分别作为液位检测接口与出料接口，位置避开了进料旋流的主流区，避免进料时的流体扰动影响液位检测精度，也能保证输出的物料是已经完成脱泡的稳定液相，不会夹带泡沫进入下一道工序。筒身中部的小型径向接口可作为备用的温度、压力检测接口，或是在线取样接口，方便生产过程中实时监控罐内物料状态。

　　从设计思路来看，整体构型优先考虑了加工工艺性与流场合理性，圆筒主体采用卷焊成型即可，所有外接接口都采用标准的法兰或者管螺纹连接结构，不需要复杂的异形曲面加工，顶部的斜向凸台采用焊接或者整体铣削成型，与筒身的连接位置做了圆弧过渡处理，既减少焊接应力集中，也避免腔体内存在清洁死角，符合食品、制药行业的卫生级设计要求。在结构强度校核层面，圆筒的壁厚计算按照薄壁压力容器的计算逻辑，结合工作压力、材料许用应力、焊接系数确定，顶部与底部的端盖采用平盖或者蝶形封头结构，图中展示的平盖结构适合压力低于0.3MPa的低压工况，加工成本更低，若用于更高压力工况可替换为标准椭圆封头，接口位置的补强都采用了整体补强结构，不需要额外加补强圈，减少焊接工作量。

　　关于外形尺寸与安装边界，这类罐体的公称直径可根据处理流量做系列化调整，常规处理量在5-20m³/h的工况下，筒体内径可设置为800-1200mm，筒体直段高度取直径的1.2-1.5倍，保证物料在罐体内有足够的停留时间完成消泡过程，停留时间通常控制在30-60秒即可满足大部分工况的消泡要求。安装时采用耳式支座或者支腿支撑，安装基础需要保证罐体垂直度偏差不超过1/1000，避免旋流流场偏移影响消泡效果，所有外接管路的连接都要做软连接减震，避免管路振动传递到罐体引发焊缝疲劳。顶部的排气接口需要连接到废气收集管路，不能直接封闭，否则罐内压力累积会影响进料顺畅度，下部的出料口需要设置一定的液封高度，避免气体从出料口窜出。在日常维护层面，该罐体的内部没有复杂的运动部件，只需要定期打开顶部的人孔（大规格型号配置）清理筒壁附着的物料残留即可，维护成本远低于带机械搅拌消泡的设备，整体运行稳定性更高，适合连续化生产的长线工况使用。
