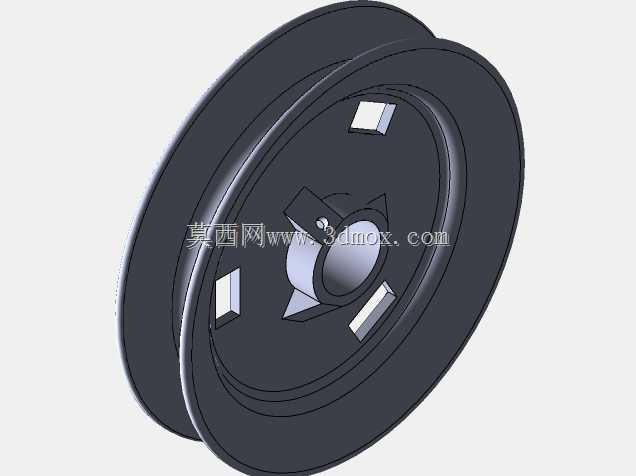

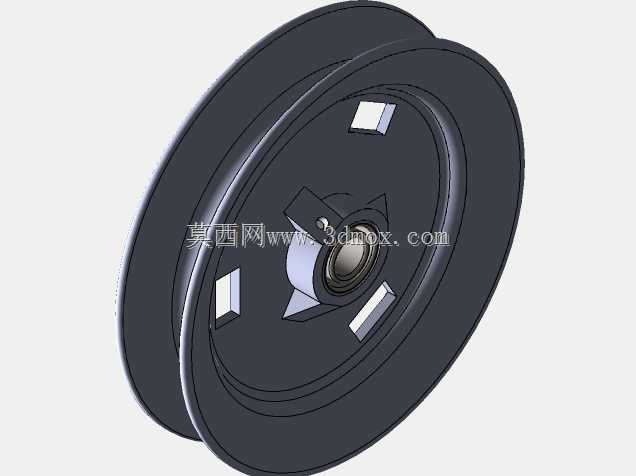

造纸机用方块式导向绳轮结构设计

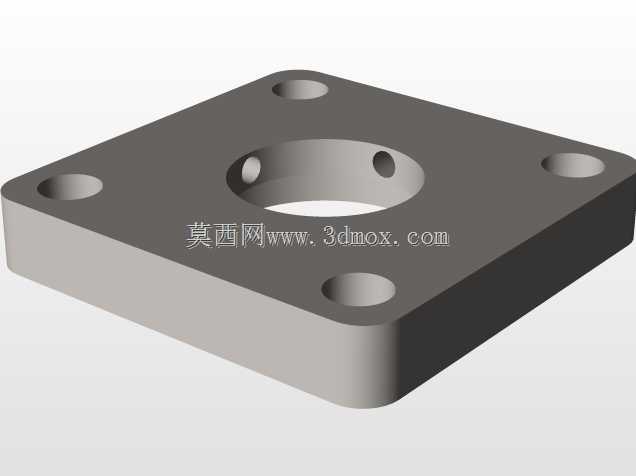

　　在造纸生产线的干网、引纸绳传动区段，这类方块式绳轮是承担引纸绳导向、张紧力传导的核心执行零件，和常规悬臂安装的圆形滑轮不同，方块基体的结构设计完全适配造纸机机架的方管安装位，不需要额外做弧形适配座，安装时直接将底部圆柱定位段插入机架预设的安装孔，方块本体的两个垂直立面可以直接贴靠机架的方管侧壁，靠侧面的小孔穿入紧定螺钉完成锁止，相比传统圆形绳轮的安装方式，不需要额外加工弧形贴合面，也不需要做跨接支架，在造纸机烘干部位这种布满蒸汽管路、检修空间狭窄的区段，这种安装结构能大幅缩短现场更换的停机时间。从功能特性来看，该绳轮的大直径横向通孔是引纸绳的走绳通道，孔内壁做了圆弧过渡倒角，避免引纸绳高速运行时被孔口锐边割伤，

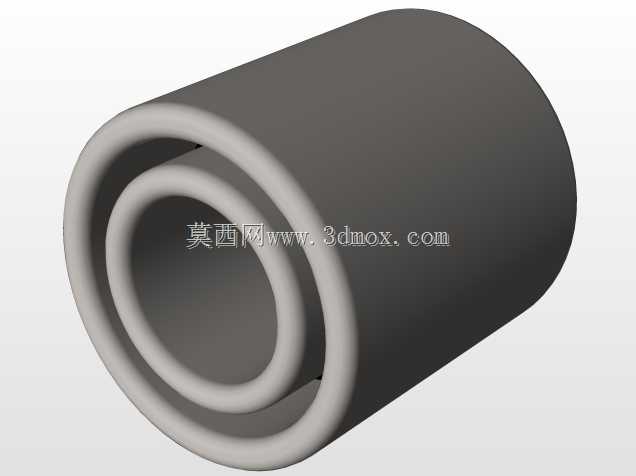

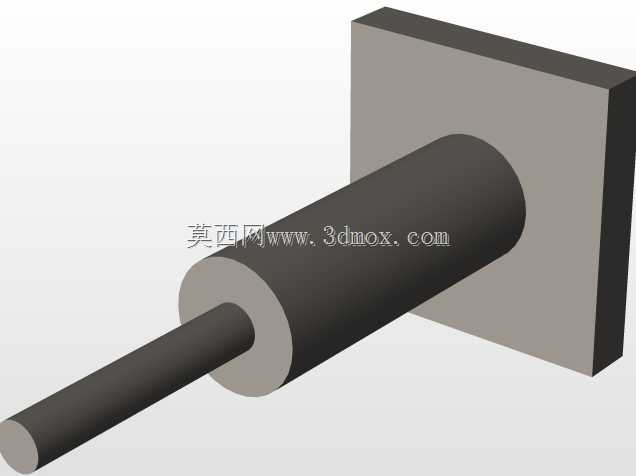

　　方块顶面的小孔是润滑脂注油孔，日常维护时可以直接从顶面注入润滑脂，不需要拆卸绳轮就能完成内部轴承的润滑，适配造纸车间连续化生产的维护需求。设计思路上，没有采用传统滑轮的辐条式结构，而是采用整体方块加工的基体，主要是考虑造纸机运行时纸毛、蒸汽、粉尘会大量附着在零件表面，辐条结构的缝隙容易堆积纸毛，清理难度大，整体方块结构的外表面都是平面，日常巡检时用压缩空气就能吹走表面积聚的纸毛，不会出现杂物卡滞绳轮的问题。底部的圆柱定位段直径和机架安装孔采用H7/h6的间隙配合，既保证安装时的定位精度，又不会因为加工公差导致安装卡滞，方块本体的立面和机架方管贴合后，能承受引纸绳换向带来的径向冲击力，不会出现传统悬臂滑轮长期受力后偏摆的问题。

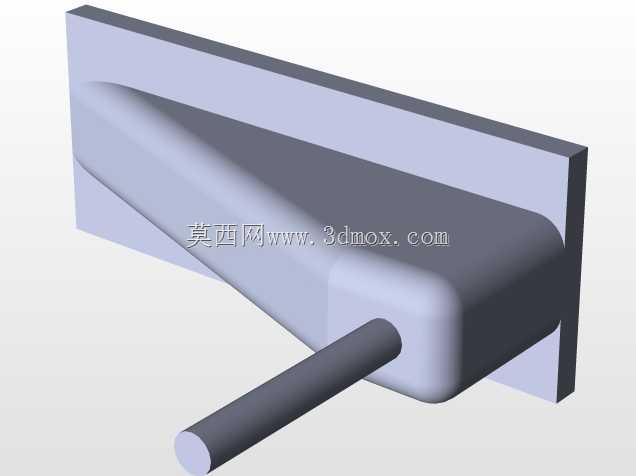

　　走绳孔的直径设计预留了足够的绳径余量，适配造纸机常用的6mm到10mm直径的引纸绳，孔内壁的粗糙度控制在Ra1.6以下，减少引纸绳运行时的摩擦损耗，延长引纸绳的更换周期。侧面的紧定螺钉孔采用M8的螺纹规格，锁止后能承受引纸绳张紧时的扭矩，不会出现绳轮和安装轴相对转动的问题。在实际应用场景中，这类绳轮通常布置在烘缸组的引纸绳回路转角位置，承担引纸绳的90度换向导向，相比外置支架式的滑轮，方块本体的结构可以直接嵌入机架的方管间隙中，不需要额外占用烘缸之间的操作空间，给烘缸刮刀的调整、干网的检修留出足够的操作余量。设计时还考虑了热胀冷缩的影响，造纸机烘干部位的运行温度通常在100摄氏度以上，方块基体采用铸铁材质加工，

　　线膨胀系数和机架的碳钢方管接近，长期高温运行下不会因为膨胀量差异导致安装位卡滞，注油孔的位置设计在顶面，也避免了冷凝水、纸浆顺着注油孔流入轴承腔的问题，减少轴承锈蚀失效的概率。走绳孔的两端都做了30度的倒角，引纸绳在换向时即使存在小角度的偏摆，也不会和孔口形成硬接触，避免引纸绳出现局部断丝的问题。整体结构没有多余的外露凸起，所有棱边都做了R2的圆角处理，检修人员在狭窄的烘干部位巡检时，不会被尖锐棱边刮伤，也不会勾挂工作服、检修工具，符合造纸设备的安全设计要求。
