带可拆卸屋顶的户外变压器防护棚结构

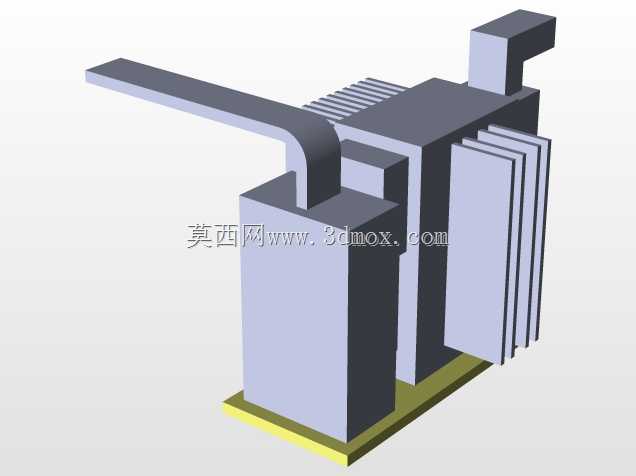

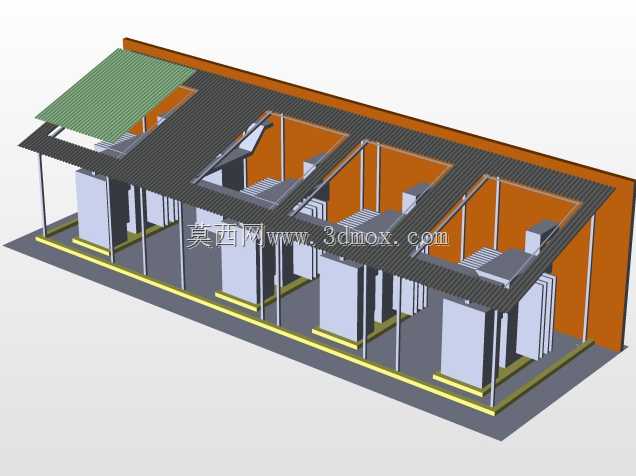

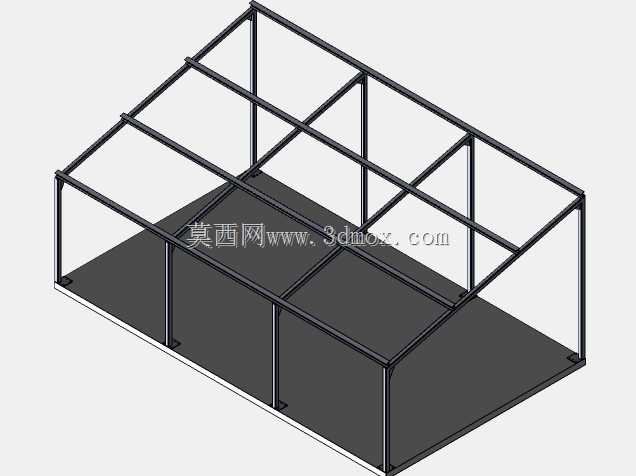

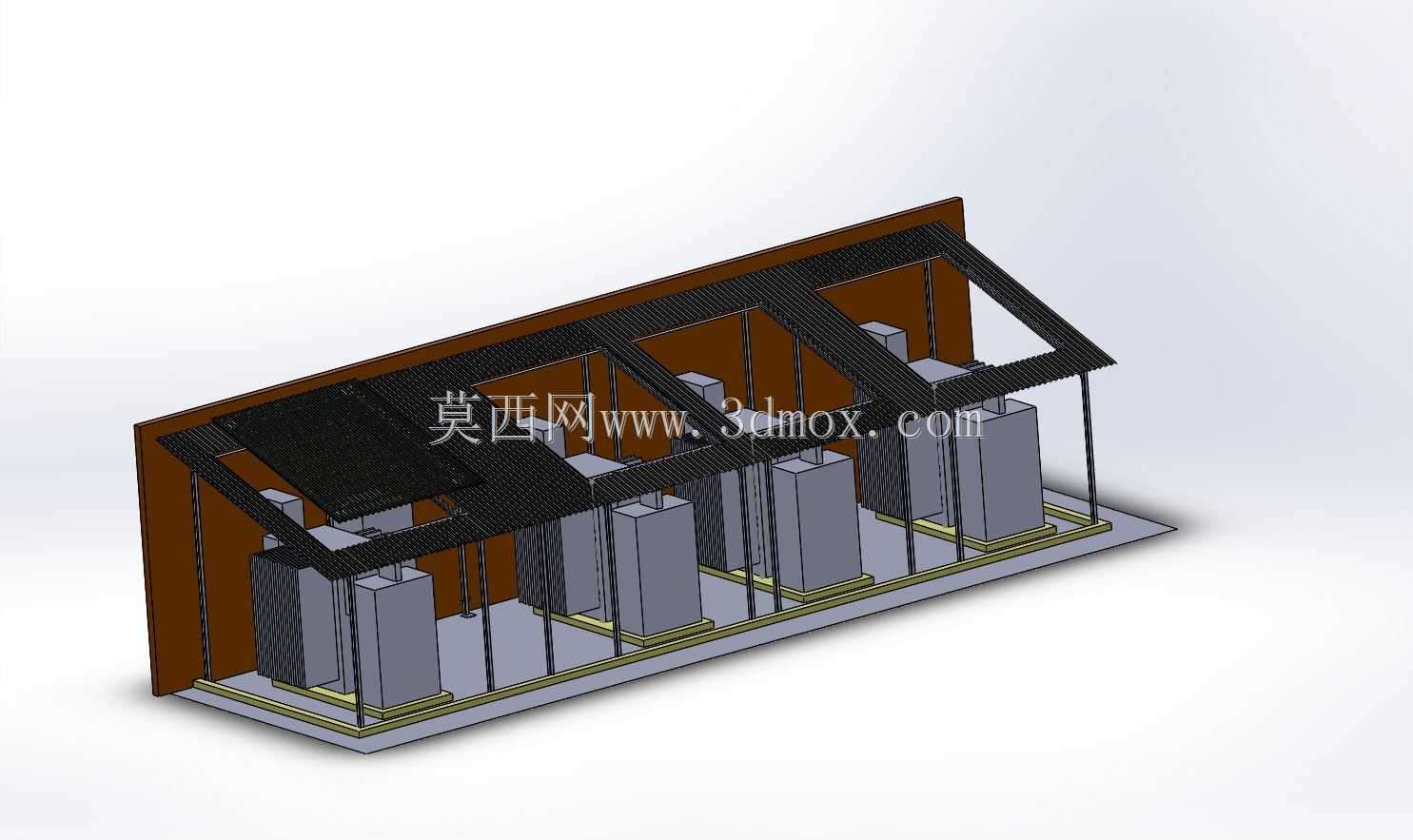

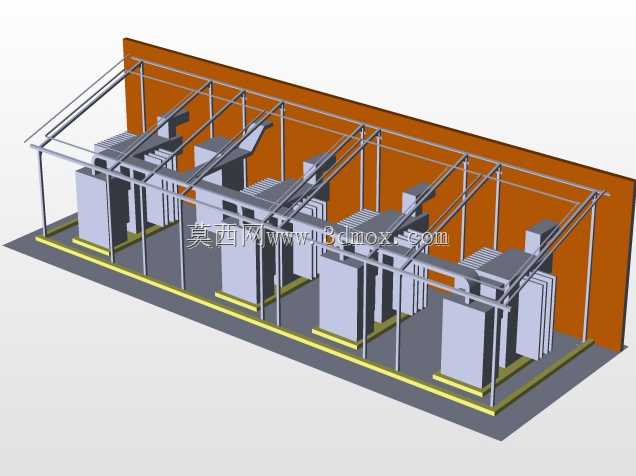

　　在户外配电场站、厂区户外供电节点、城郊临时供电点位的布设场景中，变压器这类核心输配电设备长期暴露在露天环境下，既要应对日晒雨淋、落石杂物撞击的自然侵蚀，也要规避无关人员误入、小动物攀爬触碰带来的安全隐患，配套的防护棚结构是保障设备稳定运行的重要外围设施。这款防护棚采用多舱位并排布局，可同时容纳多台立式变压器设备集中布设，整体采用框架式承载结构，主体支撑框架沿设备排布方向延伸，底部设置一体化安装基座，基座预留与混凝土地面锚固的安装孔位，安装时可直接通过膨胀螺栓与硬化地面固定，无需额外做复杂的场地找平处理，适配多数户外场站的硬化地面条件。

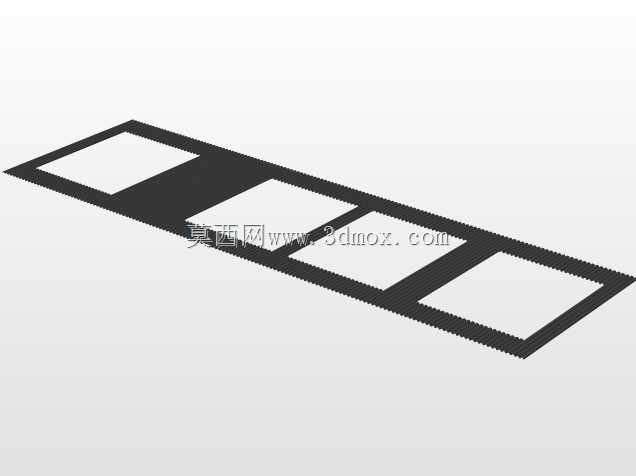

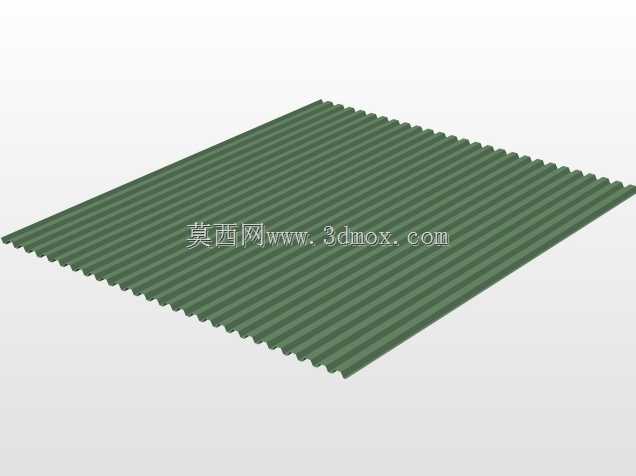

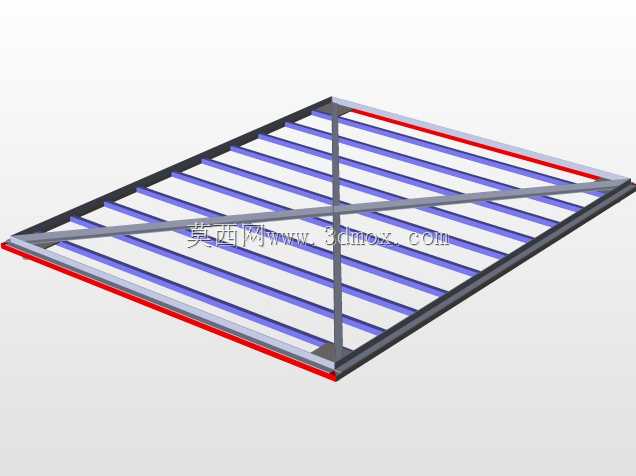

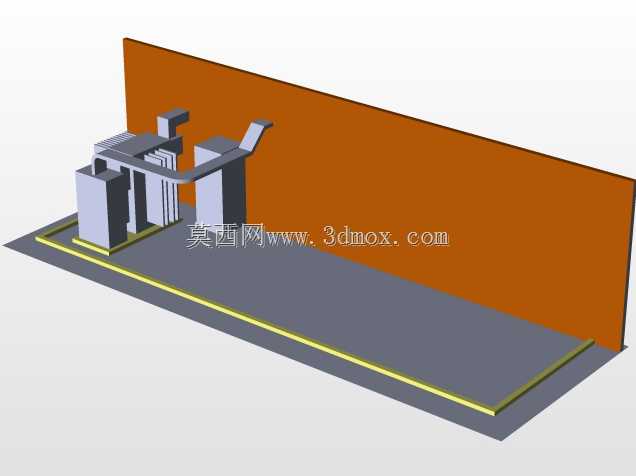

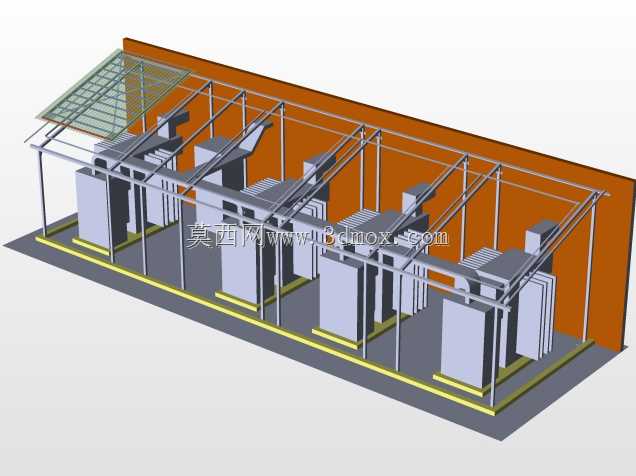

　　设计阶段优先考虑了设备运维的便捷性需求，将屋顶部分设置为可拆卸结构，日常运行状态下屋顶通过卡扣与侧部框架锁紧，形成完整的顶部遮蔽，可有效阻挡雨水直淋、高空坠物冲击，避免变压器顶部的接线端子、散热结构直接受环境侵蚀；当需要开展设备吊装卸车、顶部接线作业、年度大修运维时，无需整体拆除防护棚框架，仅需松开对应舱位的屋顶锁紧件，即可将单段屋顶整体吊离，预留出足够的垂直作业空间，大幅降低运维阶段的拆装工作量。侧部围护结构采用半封闭设计，背侧设置整面挡板，可阻挡冬季主导风向的直吹，减少设备表面的积尘与冻害影响，正面与侧面采用通透式栏栅结构，既可以阻挡无关人员直接触碰设备带电部位，又不会阻断空气流通路径，保障变压器运行过程中的自然散热需求，避免围护结构导致设备运行温度超标。

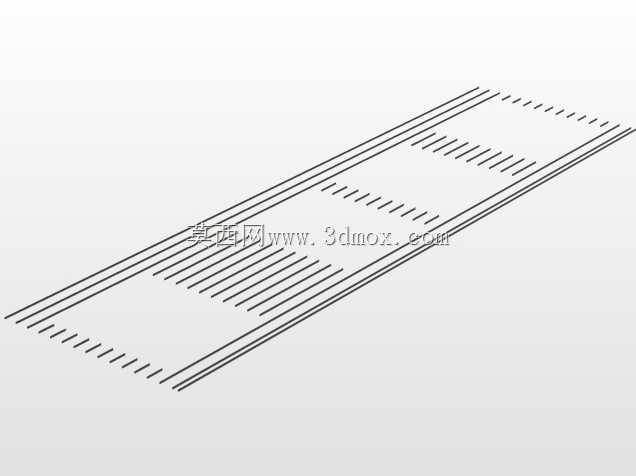

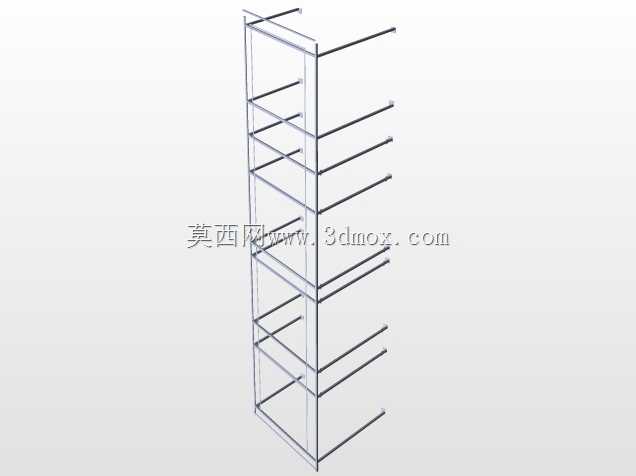

　　从安装边界来看，整体结构沿设备排布方向的长度可根据容纳变压器的数量灵活调整，单舱位的宽度适配常规10kV立式变压器的外围尺寸，预留出足够的接线操作与散热间隙，整体高度控制在满足设备顶部安全距离的范围内，不会额外增加场站的空域占用，也不会影响周边线路的布设走向。框架的型材选型兼顾结构强度与耐候性能，所有外露金属构件均做防腐防锈处理，可适应户外高温、高湿、盐雾等不同环境的使用需求，底部基座设置有抬高的防水沿，可避免雨季地面积水倒灌进入棚内浸泡设备底座。栏栅的间隙尺寸经过校核，既可以防止直径较大的杂物落入棚内，也能避免小型动物钻入触碰带电部位，同时不会遮挡运维人员的日常巡检视线，站在防护棚外部即可直观观察到设备的外观状态、油位指示、仪表读数，日常巡检无需频繁开启围护结构。

　　不同于全封闭的箱式变电站外壳，这款开敞式的防护棚更适合通风散热需求高、运维频次高的户外变压器组使用，整体结构的自重较轻，运输过程中可拆解为框架杆件、围护板、屋顶段几个模块，运抵现场后通过螺栓拼接即可完成组装，无需大型吊装设备长时间配合，大幅缩短现场施工的周期，也便于后期根据场站扩容需求，灵活拼接扩展防护棚的舱位数量，适配场站供电容量逐步提升的改造需求。
