电力变压器外壳钣金结构三维设计

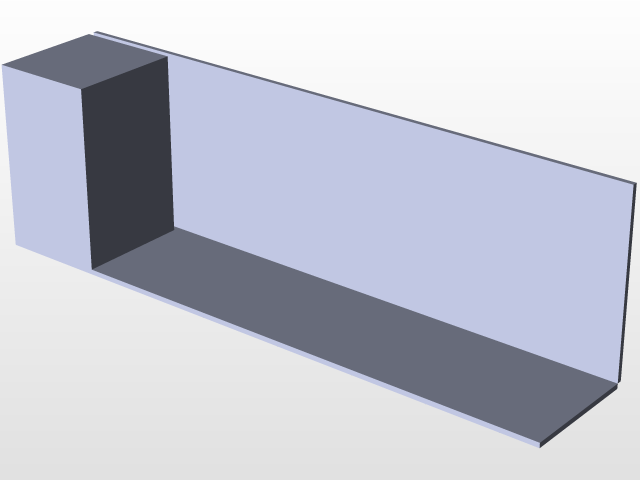

　　在城乡配电网改造、工业厂区供电系统搭建、商业综合体配电配套等场景中，变压器外壳是保障核心变压单元稳定运行的关键防护结构，本次设计的壳体结构针对干式电力变压器的安装防护需求展开，从现场安装的实际边界倒推结构参数，避免了常规标准壳体与现场安装空间不匹配的问题。从结构功能来看，该壳体采用多面围合的开放式安装腔体设计，左侧预留变压器核心绕组与铁芯的安装定位腔，腔体深度与常规10kV级干式变压器的铁芯叠厚尺寸匹配，安装时可直接将核心变压单元从腔体侧方推入定位，无需额外设计复杂的吊装导向结构，适配现场人工配合简易吊装工具的安装条件，降低现场施工的操作难度。壳体的长侧边采用整板折弯成型工艺，摒弃了多块板材拼接的结构形式，

　　减少了拼接缝隙带来的防护等级下降问题，同时整板结构的抗形变能力更强，在户外安装遭遇强风、外力磕碰时，能有效避免壳体变形挤压内部带电部件。设计过程中优先考虑了壳体的安装兼容性，底部预留的安装边宽度适配常规槽钢安装基座的固定孔位间距，无需在现场对基座进行二次打孔加工，壳体的整体高度控制在常规配电房净高的合理区间内，顶部预留的走线空间可满足高压进线、低压出线的母排弯折半径要求，避免母排安装时出现过度弯折导致的绝缘层破损风险。从防护特性来看，壳体的板材厚度选取兼顾了结构强度与材料成本，侧板的折弯边设置了向内的翻边结构，既可以提升板材的整体刚性，减少薄钢板大面积平面的震颤问题，也能在拼接安装时为相邻板材提供定位基准，提升装配效率。

　　左侧的腔体分隔结构并非完全封闭，在对应变压器散热风道的位置预留了通风间隙，可配合变压器自带的散热风机形成顺畅的散热气流通道，避免全封闭结构导致的内部热量积聚，保障变压器长时间满负荷运行时的温升处于标准允许范围内。在安装边界的考量上，壳体的外轮廓尺寸充分考虑了配电房内的操作维护空间，壳体后侧与墙面的预留安装距离满足低压电缆头的制作、接线操作空间要求，前侧的开放面可直接适配常规的变压器防护门板安装，后期运维人员可直接打开门板完成接线端子检查、温度检测、灰尘清理等日常维护作业，无需拆解大面积的壳体结构。结构设计时还兼顾了接地连续性的要求，所有拼接板材的接触位置都预留了接地端子的安装点位，可通过铜编织带将所有壳体板材可靠连通，

　　避免不同板材间因漆面隔离导致的接地电阻超标问题，保障设备运行时的人身安全。针对户外安装的衍生需求，该壳体结构的顶部可直接加装防雨顶盖，侧边预留的安装孔位无需二次加工即可完成顶盖固定，板材的折弯边在设计时就考虑了防水导流的角度，可避免雨水顺着拼接缝隙渗入壳体内部，适配户外柱上变、箱变内部的变压器安装防护需求。不同于常规通用型变压器外壳，本次结构设计针对中小容量电力变压器的安装尺寸做了针对性优化，去掉了冗余的加强筋结构，在满足结构强度要求的前提下减少了板材用量，同时所有折弯角度都采用常规钣金加工的标准角度，无需定制特殊折弯模具，可直接在常规数控折弯机上完成加工，降低了生产制造的工艺成本。
