八齿凸缘式输送链轮结构设计

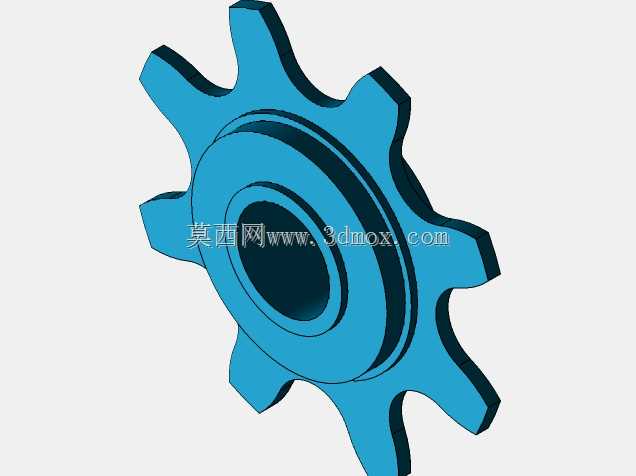

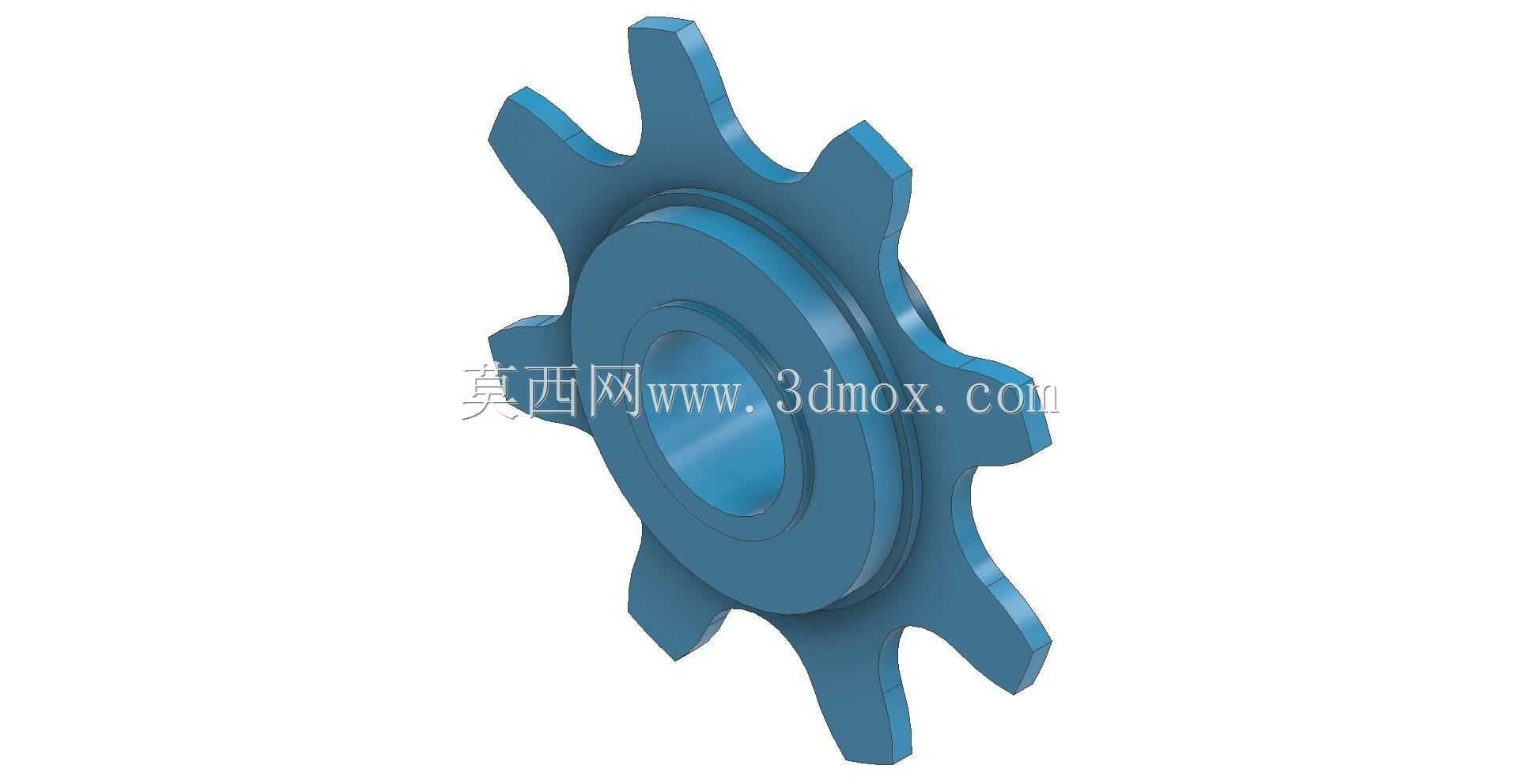

　　这款链轮主要适配节距匹配的输送链条，在各类链式输送设备、物料搬运线体、自动化分拣输送系统中作为核心传动执行件使用，区别于常规传动链轮，其齿形做了适配输送链的优化，能够在带载工况下稳定啮合，避免输送过程中出现跳齿、卡滞的问题，保障线体运行的平顺性。从结构设计来看，该链轮采用带轮毂凸缘的一体式结构，中心设置通孔用于穿装传动轴，凸缘部分的轴向厚度经过匹配计算，既能够保证与轴配合段的接触长度，传递足够的扭矩，又不会占用过多的轴向安装空间，适配多数输送线机架的安装间距要求。齿部采用八齿的齿数设计，在保证啮合重合度的前提下，兼顾了链轮的整体外径尺寸，不会因为齿数过多导致链轮外径过大，占用过多的设备径向空间，也不会因为齿数过少导致啮合冲击过大，

　　加剧链条与齿面的磨损。齿形轮廓按照对应链条的啮合轨迹做了修形处理，齿侧间隙控制在合理范围内，既能够保证链条滚子顺利进入齿槽，又能减少啮合过程中的侧向窜动，在输送重载物料时，齿根部位做了圆角过渡处理，避免应力集中导致的齿根断裂问题，提升长期带载运行的结构强度。安装边界方面，中心安装孔的公差按照过渡配合设计，能够与常用的输送线传动轴实现可靠配合，搭配键槽结构即可实现周向固定，传递额定扭矩，轮毂端面可加装紧定螺钉或者轴端挡圈实现轴向定位，不需要额外设计复杂的固定结构，降低现场安装的复杂度。在实际应用场景中，这类链轮常成对使用，分别作为主动轮和从动轮布置在输送线的两端，主动轮连接驱动电机与减速机构，带动整条输送链条循环运转，

　　从动轮端搭配张紧结构，可调整链条的张紧度，补偿链条长期运行后的磨损伸长量。设计过程中，齿部的节圆直径、齿顶圆直径、齿根圆直径都严格匹配对应链条的参数，保证每个齿都能与链条滚子平稳啮合，运行过程中不会出现干涉问题，轮毂部分的外径尺寸经过优化，在保证自身结构强度的前提下，尽可能减轻整体重量，降低转动惯量，减少驱动端的启动负载。链轮的轴向宽度与配套链条的内节内宽相匹配，保证链条运行过程中不会从链轮上脱出，凸缘的台阶结构还能起到一定的轴向限位作用，即使链条出现小幅轴向窜动，也会被凸缘挡住，避免脱链故障。在工况适配性上，这类链轮可适配多类输送场景，不管是轻工行业的包装物料输送，还是重工行业的工件周转输送，只要匹配对应规格的链条，都能稳定运行，

　　齿面的受力经过均匀化处理，每个齿承受的载荷差值控制在较小范围内，避免单个齿过载失效，延长整体使用寿命。建模过程中，齿形采用参数化绘制，可根据不同的链条规格快速调整参数生成对应尺寸的链轮，轮毂部分的安装孔尺寸也可根据实际选用的传动轴直径做适配修改，不需要重新绘制齿形部分，提升设计迭代的效率。从装配关系来看，该链轮安装到轴上之后，齿面的径向跳动和端面跳动都控制在公差范围内，保证链条运行过程中不会出现周期性的张紧力波动，减少运行过程中的振动和噪音，提升整条输送线的运行稳定性。
