多槽带轮传动部件结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:495938
  • 多槽带轮传动部件结构设计
  • 多槽带轮传动部件结构设计

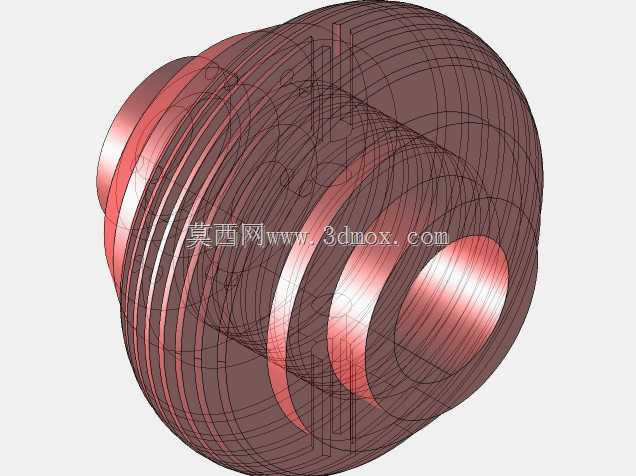

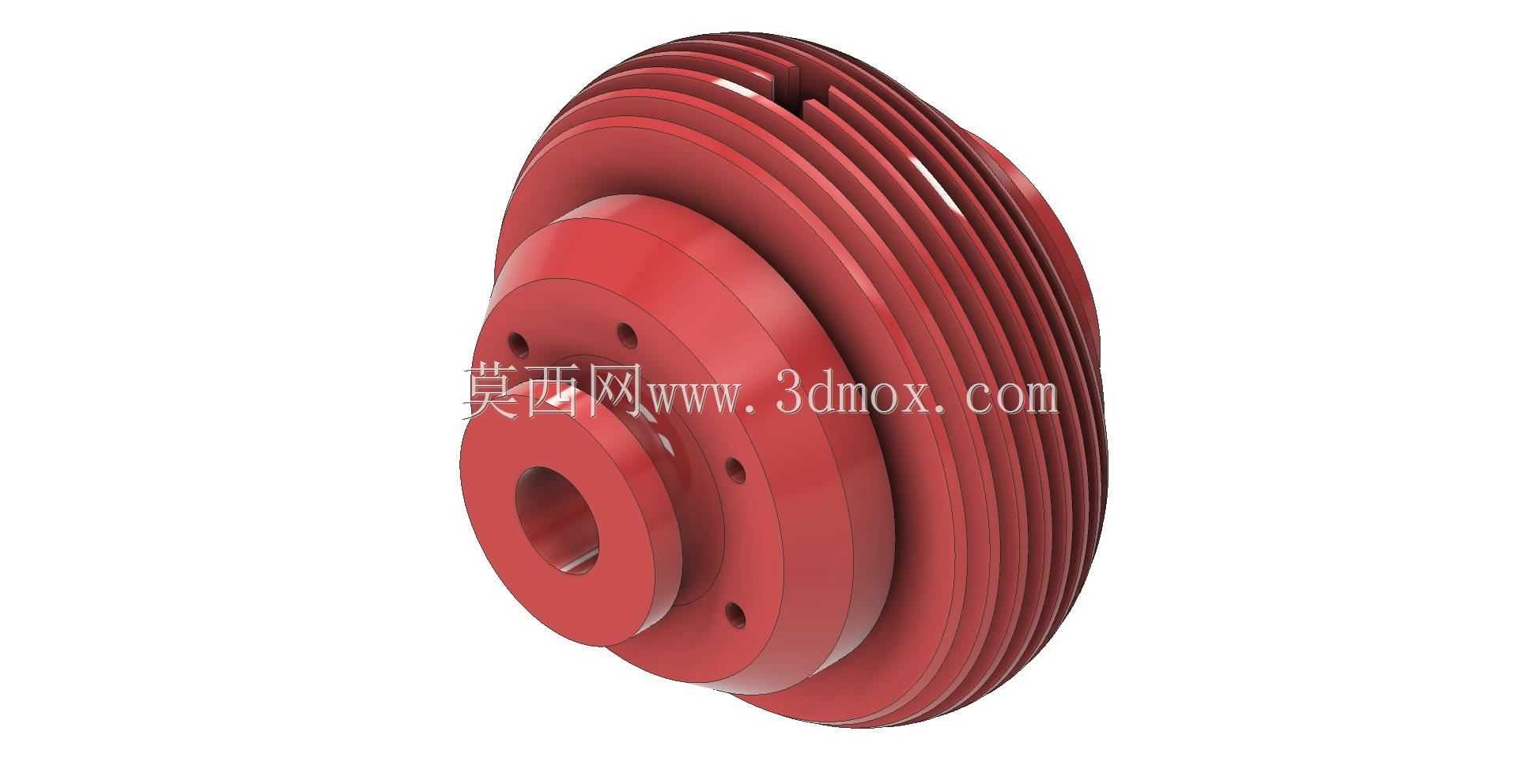

  这类多槽带轮是带传动系统里的核心承载部件,日常在中小型机床主轴传动、农用机械动力输出、轻工输送设备的动力传递环节都能见到它的身影,区别于单槽带轮,多槽结构可以同时匹配多根V带并行传动,在不增大轮体外径的前提下大幅提升传动扭矩承载上限,还能避免单根带断裂后整机直接停机的风险,冗余度更适合连续作业的生产场景。从结构设计逻辑来看,轮体中心的通孔是与传动轴配合的安装基准,孔侧开设的键槽用来传递周向扭矩,避免带轮与轴之间出现打滑空转,端面上均匀分布的四个小孔是安装锁紧螺钉的位置,装配时可以通过螺钉顶紧轴面或者配合轴端挡圈,限制带轮的轴向窜动,保证高速运转时轮体不会沿轴向外移脱落。轮缘部分的多道环形V型槽是与传动带贴合的工作面,槽的角度、

  深度都严格匹配对应型号V带的截面尺寸,槽面的粗糙度需要控制在合理区间,过于粗糙会加速传动带的磨损,过于光滑则会降低摩擦系数导致传动打滑,设计时槽与槽之间的凸起筋条厚度也经过核算,既要保证足够的结构强度承受带的张紧压力,又不会过度增加轮体的整体重量,降低转动惯量带来的额外动力损耗。从安装边界来看,这类带轮的轴向安装尺寸需要匹配传动轴的伸出长度,装配时要保证轮体的中心平面与从动轮的中心平面重合度误差控制在允许范围内,否则会加剧传动带的偏磨,缩短带的使用寿命;径向尺寸方面,轮体外径决定了传动比的大小,设计选型时需要结合动力源转速、从动端需求转速核算带轮的基准直径,同时要预留足够的外围空间,避免轮体旋转时与周边的机架护罩、管线部件发生刮碰。

  实际应用中,这类带轮通常采用铸铁材质铸造成型后再做机加工,部分高速运转场景也会采用铝合金材质降低自重,轮体加工完成后还需要做静平衡校验,消除铸造或加工带来的质量偏心,避免高速旋转时产生振动影响整机的运行稳定性。在传动系统布局时,带轮的张紧行程也需要提前预留,因为V带在运行一段时间后会出现拉伸松弛,需要通过张紧机构调整中心距或者加装张紧轮来保证足够的包角,而多槽结构的带轮因为多根带同时受力,对张紧力的均匀度要求更高,装配时需要保证每根带的张紧程度基本一致,避免单根带受力过载提前失效。不同于齿轮传动的刚性啮合,带传动本身具备缓冲吸振的能力,这类多槽带轮在传递动力的同时,还能在设备出现瞬间过载时通过带的打滑保护后端的核心传动部件,

  避免动力源或者精密传动件因为过载损坏,这也是很多冲击载荷较大的设备依然选择带轮传动的重要原因。轮体靠近安装端的加厚凸台结构,是为了提升轮毂部分的结构强度,因为键槽位置是应力集中的高发区域,加厚的轮毂可以分散键槽传递的扭矩应力,避免长期交变载荷下轮毂出现开裂问题,同时凸台的端面也可以作为轴向安装的定位基准,装配时靠紧轴肩就能快速确定带轮的轴向位置,降低现场装配的调整难度。
