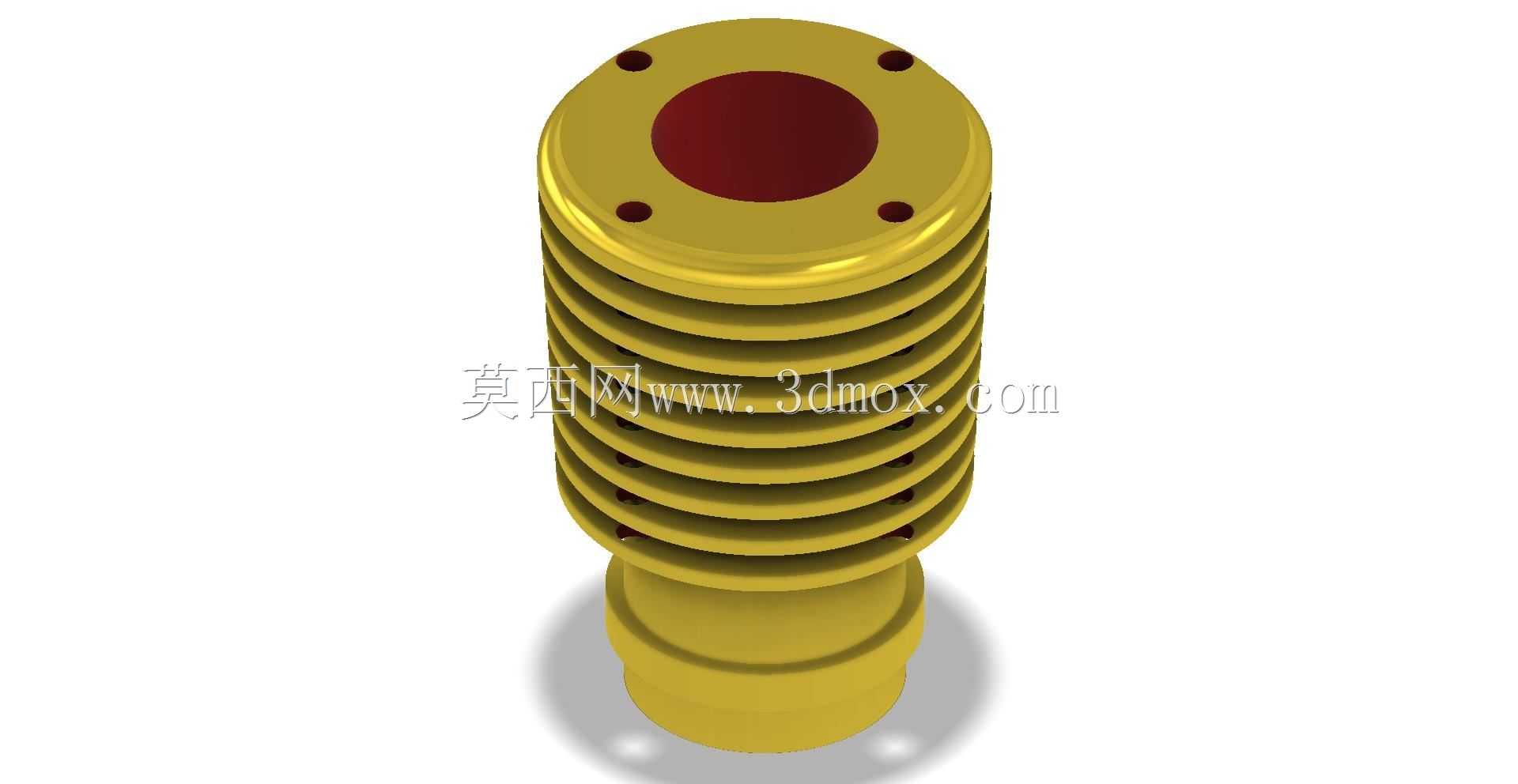

带法兰端波纹管式散热连接接头结构

　　这类带法兰端的波纹管式接头，在中小功率流体换热回路、小型气动系统的散热段应用十分普遍，日常做设备改造时经常会碰到需要在紧凑空间里兼顾管路连接与散热需求的场景，这类零件刚好能填补标准直管接头的功能空白。从实际使用场景来看，它常被用在小型液压站的回油支路、压缩空气冷凝前的预散热段、小型水冷循环系统的管路衔接位置，不需要额外加装独立散热片，依靠自身外壁的多层环形波纹结构，就能增大和外界空气的接触面积，带走管路内流体的部分热量，降低后续换热单元的负载。

　　从功能特性上拆解，上端的法兰盘做了均布的安装孔，一共6个，沿法兰端面圆周等距排布，安装时可以配合密封垫片通过螺栓压紧，保证端面的密封性能，避免管路内流体泄漏，相比螺纹连接的接头，法兰连接的形式能承受更高的管路压力，也更适合需要频繁拆装维护的管路节点。法兰中心的通孔是流体的主流通通道，内壁做了光滑过渡处理，减少流体经过时的阻力损失，避免出现局部紊流带来的额外振动和噪音。中间段的多层环形波纹结构，除了散热的作用之外，还能补偿小范围的管路安装错位，吸收设备运行时产生的小幅振动，避免硬连接状态下管路应力集中导致的接头开裂问题，这一点在有动力源的设备管路里实用性很强，很多时候不需要额外加装管路减震喉，用这类接头就能同时满足连接、散热、减震补偿三个需求。下端的阶梯式插接段，是用来和柔性管路对接的结构，外壁做了多道环形止退槽，套上软管之后用卡箍箍紧就能保证连接强度，不会因为管路内的压力波动导致软管脱落。

　　做这个零件的三维建模时，首先要确定法兰端的安装边界，法兰的外径要和对接端的安装座尺寸匹配，安装孔的中心距要严格按照配对法兰的孔位来做，不然现场安装时会出现孔位对不上的问题，法兰的厚度也要根据管路的额定压力核算，避免螺栓压紧时法兰出现形变导致密封失效。中间波纹段的尺寸设计要平衡散热面积和结构强度，波纹的间距不能太密，不然会增加流体在管内的流阻，也容易在波纹缝隙积灰影响散热效果，波纹的壁厚要均匀，不然压铸或者机加工的时候容易出现壁厚差导致的零件变形，建模时做环形阵列波纹特征的时候，要注意每一段波纹的圆角过渡，避免出现应力集中的锐角，不然零件长期受冷热交替和振动影响，容易在波纹根部出现裂纹。下端插接段的外径要和适配的软管内径做公差配合，一般选过渡配合，既方便现场装配，又能保证插接之后的密封性能，止退槽的深度不能太深，不然会削弱插接段的结构强度，太浅又起不到止退的作用。

　　实际选型使用的时候，要注意这个接头的适用温度范围，因为波纹段的结构特性，它不适合用在超高压或者温度骤变的极端工况里，在常规的低压流体回路里，它的综合优势很明显，能减少管路系统的零件数量，缩小整体安装空间，降低装配的复杂度。建模过程中还要注意各段的同轴度要求，法兰端面和下端插接段的轴线要保证同轴，不然安装之后管路会出现偏斜，带来额外的安装应力。另外，法兰端面的密封槽如果是配非金属密封垫的话，槽的深度和宽度要符合密封件的尺寸规范，保证压紧之后密封垫的压缩量在合理区间，压缩量太大容易把密封垫压坏，太小又会出现泄漏。这类零件的材质一般选导热性较好的铜合金或者表面做阳极氧化处理的铝合金，既保证结构强度，又能提升外壁的散热效率，表面处理的时候要注意波纹缝隙里的涂层均匀性，避免出现局部腐蚀的问题。
