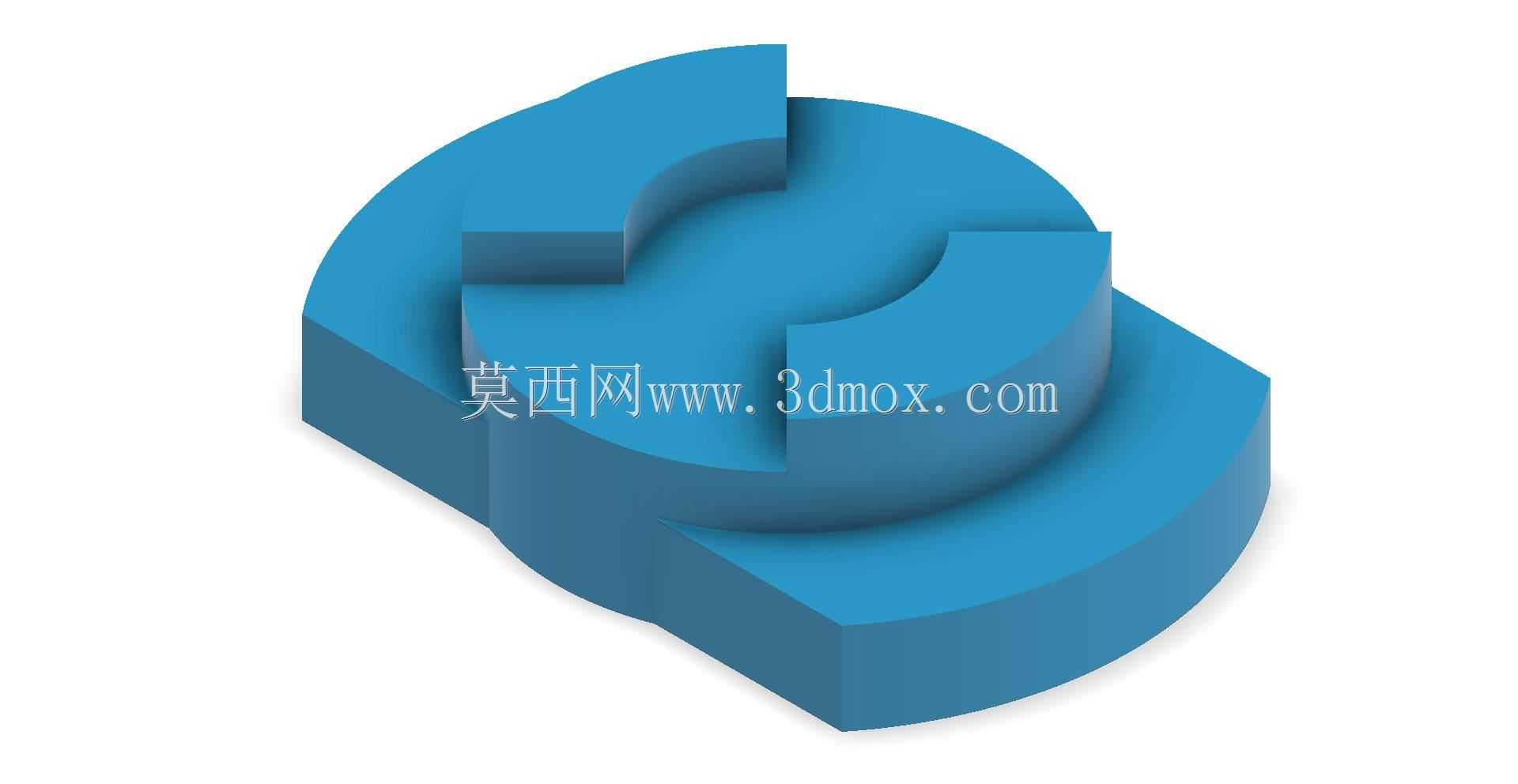

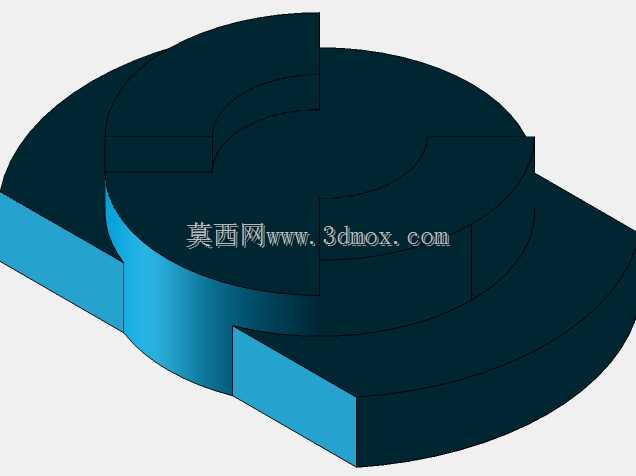

带缺口异形凸台圆形基座结构件

　　这类带对称缺口的异形凸台圆形基座，在轻工输送线的侧边定位工位、小型工装夹具的承载底座场景中应用十分普遍，很多时候会作为轴类零件的侧向支撑座，或是间歇机构里的止动承载块使用，区别于标准圆形法兰盘，它的对称缺口设计并非为了减重，更多是为了适配周边的卡爪、拨叉类零件的运动避让，避免相邻运动部件在往复动作时发生硬干涉。从结构设计逻辑来看，下部的方形切边圆形底座，是为了兼顾圆形基座的周向受力均匀性，以及方形底座在安装时的定位便利性——纯圆形底座在安装时如果没有定位销，容易受周向力发生转动偏移，而切出的两个平行直边，刚好可以卡在安装板的定位凸条上，不需要额外加工定位销孔就能实现周向防转，能减少安装面的加工工序。上部的凸台做了对称的弧形缺口，

　　缺口的圆弧半径和凸台外圆保持同心，这种设计是为了让配套的卡扣类零件可以顺着缺口滑入，旋转一定角度后就能卡入凸台下方的台阶面，实现快装快拆，不需要额外的紧固件固定，在需要频繁更换工装模组的工位上，这种结构能大幅缩短换型时间。在尺寸边界上，这类基座的底座厚度通常会占到整体高度的三分之二，保证足够的支撑刚性，避免上部受侧向力时发生形变，上部凸台的高度一般不超过底座厚度的二分之一，防止凸台过长导致受力时根部应力集中，缺口的深度通常控制在凸台高度的四分之三位置，既保证卡扣有足够的卡合行程，又不会让凸台剩余壁厚过薄影响结构强度。安装面的粗糙度要求一般控制在Ra3.2即可，不需要过高的加工精度，因为这类基座大多起承载定位作用，

　　并非高精度运动副部件，底座上的安装孔通常会做沉头设计，让紧固螺栓的头部不超出底座底面，保证安装后基座和安装板完全贴合，不会出现翘曲。在实际选型适配时，要注意上部凸台的缺口宽度要比配套卡爪的厚度大0.2-0.5mm，预留足够的装配间隙，避免温度变化导致零件热胀后出现卡滞，同时凸台和底座衔接的位置要做R2左右的圆角过渡，减少应力集中，避免长期受交变载荷时根部出现开裂。这类结构件在建模时要特别注意缺口的对称度公差，两个缺口的中心连线要和底座的两个平行直边保持垂直，否则安装后卡扣卡合时会出现单边受力，容易导致卡扣磨损过快，甚至出现卡合不到位松脱的情况。另外，底座的圆形部分和方形切边的衔接处也要做小圆角过渡，避免热处理时出现应力集中导致开裂，

　　如果是采用注塑工艺加工的这类零件，还要在缺口的位置做适当的拔模斜度，方便脱模，同时保证凸台的圆柱面和底座的安装面保持垂直，垂直度公差控制在0.05mm以内，保证安装后上部承载的零件不会出现偏斜。在实际生产线应用中，这类基座常被用在小型物料的分料工位，作为分料拨轮的支撑座，上部的缺口刚好可以让分料拨片在转动时顺利通过，不会和基座发生碰撞，同时凸台的圆柱面可以作为拨轮的径向定位面，保证拨轮转动时的同轴度。还有部分检测工位会用这类基座作为传感器的安装座，上部的缺口可以让传感器的检测线顺利引出，同时底座的方形直边可以快速调整传感器的朝向，不需要反复转动基座找正位置，大幅提升安装调试的效率。
